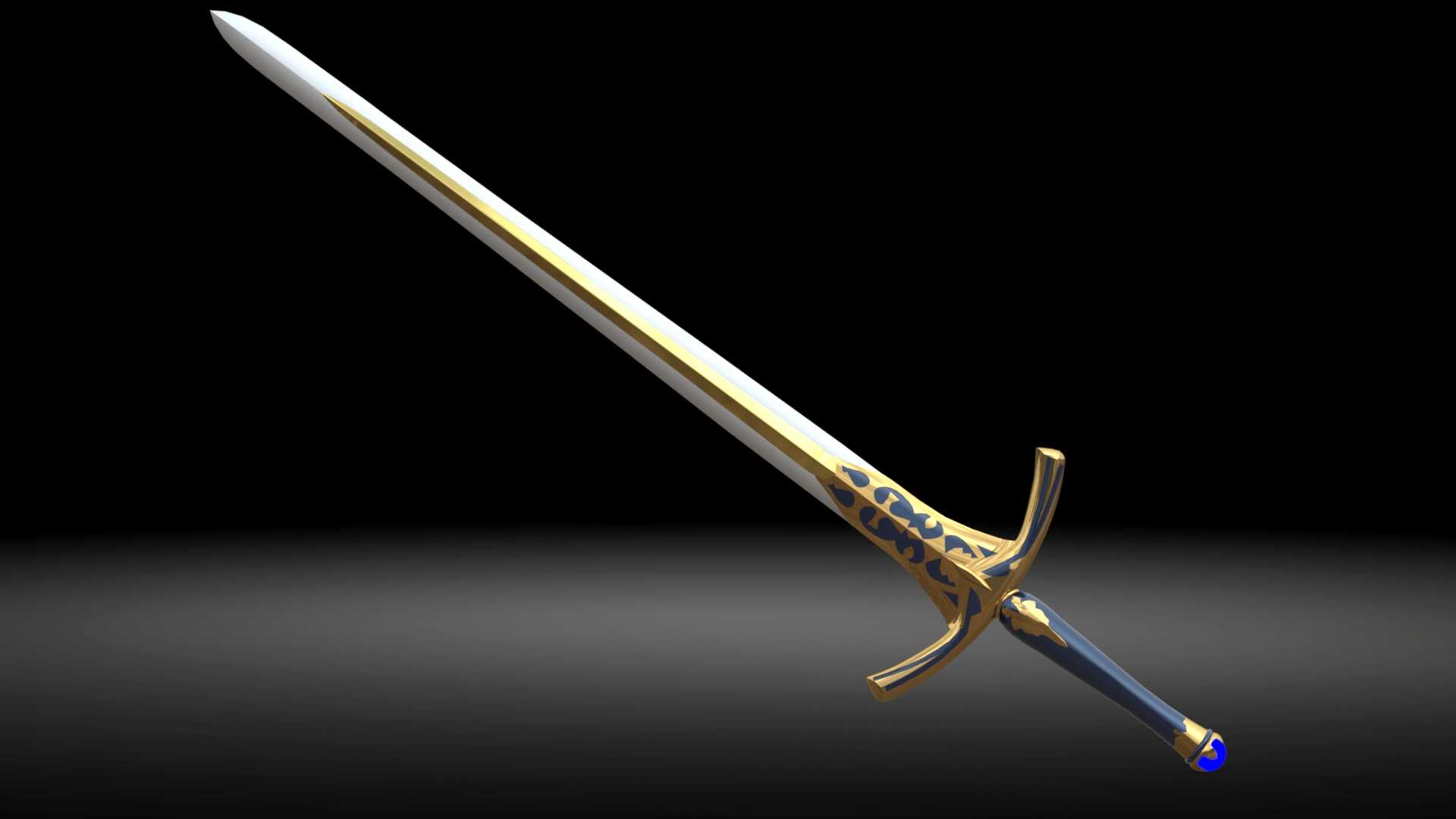

欧式镶金装饰长剑三维结构设计

本次完成的欧式长剑结构设计，可覆盖多类实际应用场景，既可为影视道具制作提供精准的结构参考，也可作为文创工艺摆件的开模依据，同时能为冷兵器复原研究、游戏IP衍生周边开发提供三维数据支撑。从实际用途来看，该模型并非针对实战功能开发，核心服务于展示类、装饰类需求，可直接对接3D打印、精密铸造、数控雕刻等加工环节，输出不同材质的实体成品，满足展会陈列、私人收藏、影视实拍、周边售卖等多维度的使用需求。

设计过程中首先明确了装饰性优先的核心定位，整体结构拆分剑身、护手、握柄、尾帽四个独立装配单元，各单元之间预留0.15mm的装配间隙，可适配不同加工工艺的公差要求。剑身部分采用双刃对称结构，刃部做0.3mm的钝化处理，避免加工及使用过程中出现锐边伤人的风险，剑身中脊凸起高度设置为1.2mm，既保证视觉上的挺拔感，也能提升薄壁结构的整体刚性，若采用金属材质加工，中脊结构可有效降低剑身受力后的形变量。剑身表面的金色装饰线条采用内嵌式结构设计，凹槽深度0.2mm，可适配鎏金、电镀、镶嵌金属片等不同表面处理工艺，无需额外做定位治具即可完成装饰层的附着。

护手部分采用非对称十字结构，区别于传统实战长剑的简洁护手设计，该款护手增加了卷草纹浮雕结构，浮雕凸起高度控制在0.8mm，既保证纹饰的立体感，也避免凸起过高导致的易磕碰、易积灰问题。护手与剑身的连接位采用方形榫卯结构，榫头边长8mm，插入深度12mm，装配后可限制剑身的周向转动，无需额外打销钉即可保证连接稳定性，若需要提升连接强度，可在榫头侧面预留M2的螺纹孔位，加装紧定螺钉完成锁固。握柄部分采用符合人体工学的收腰结构，中间段直径28mm，两端直径32mm，握持时可自然贴合手掌轮廓，长时间握持不易打滑，握柄表面的蓝色装饰层做防滑纹理设计，纹理深度0.1mm，既不影响装饰效果，也能提升握持摩擦力。尾帽部分采用圆弧收边结构，末端镶嵌蓝色装饰块，装饰块采用沉台安装结构，沉台深度2mm，安装后装饰块表面与尾帽端面齐平，不会出现凸起勾挂衣物的问题。

外形尺寸方面，整剑全长控制在1120mm，其中剑身长度860mm，握柄长度210mm，护手最大宽度180mm，整剑最大厚度32mm，所有外轮廓均做R0.5以上的圆角过渡，无尖锐棱角。安装边界上，若作为壁挂摆件使用，可在护手背面预留两个M4的螺纹孔，孔距60mm，适配常规的壁挂支架安装尺寸；若作为手持道具使用，整剑重量可通过调整内部空心结构控制在1.2kg以内，重心设置在护手前30mm位置，握持时平衡感更佳，长时间手持不易产生疲劳感。建模过程中所有曲面均做G2连续处理，无碎面、尖角、非流形几何问题，可直接导入各类渲染软件做材质效果调整，也可直接导出STL格式用于3D打印打样，针对铸造工艺需求，模型已提前预留0.8%的收缩率，无需二次调整尺寸即可直接用于模具制作。各装配单元的拆分面均设置在视觉隐蔽位置，装配后无明显拼接缝隙，可满足高精度展示模型的外观要求。
