黑金配色小型私人喷气式公务机三维结构

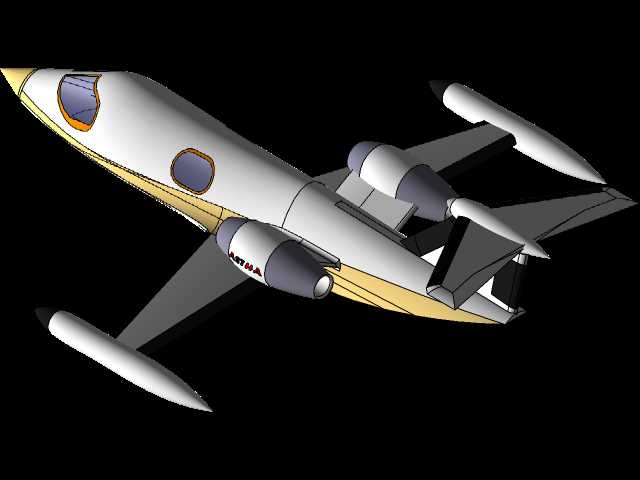

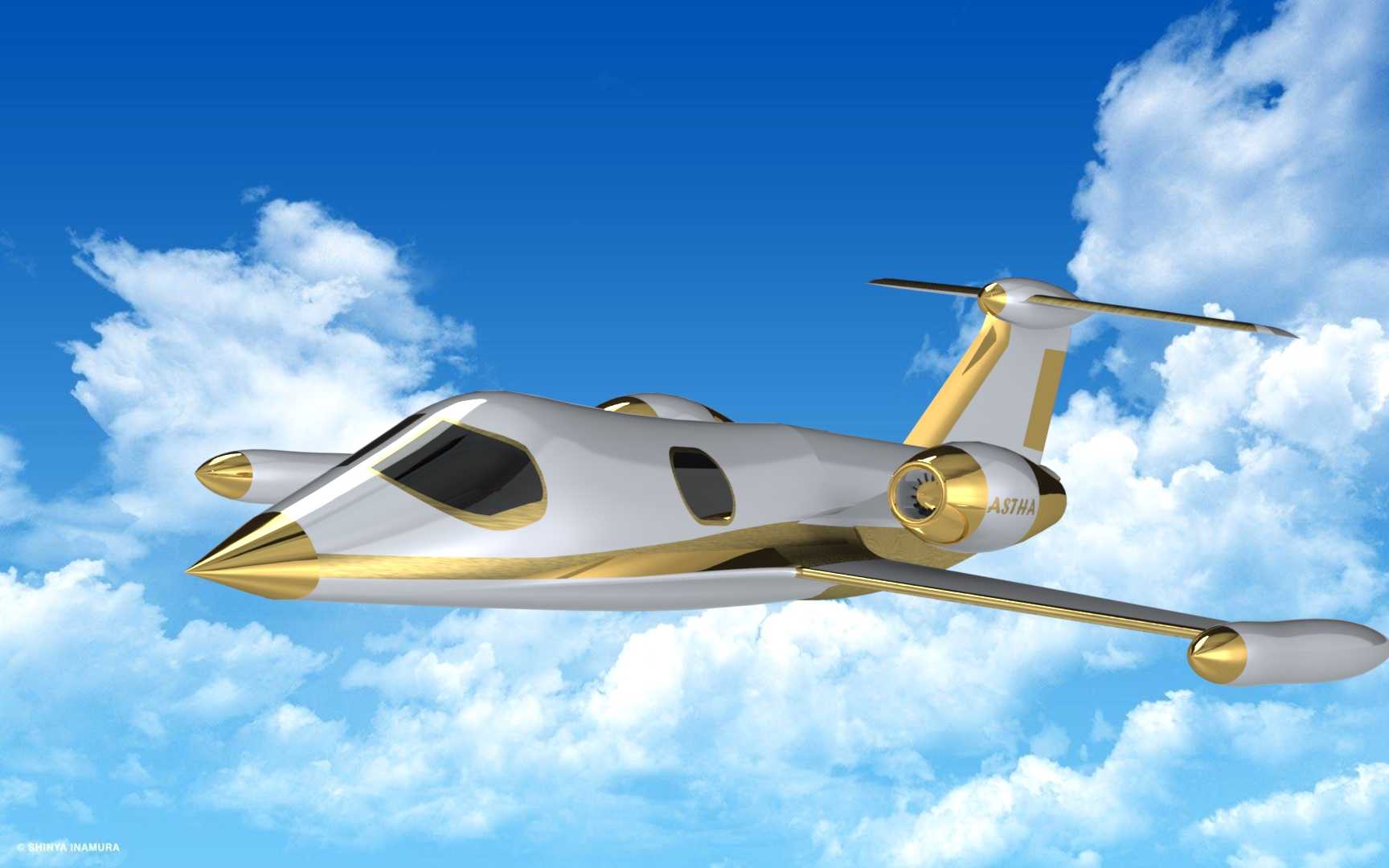

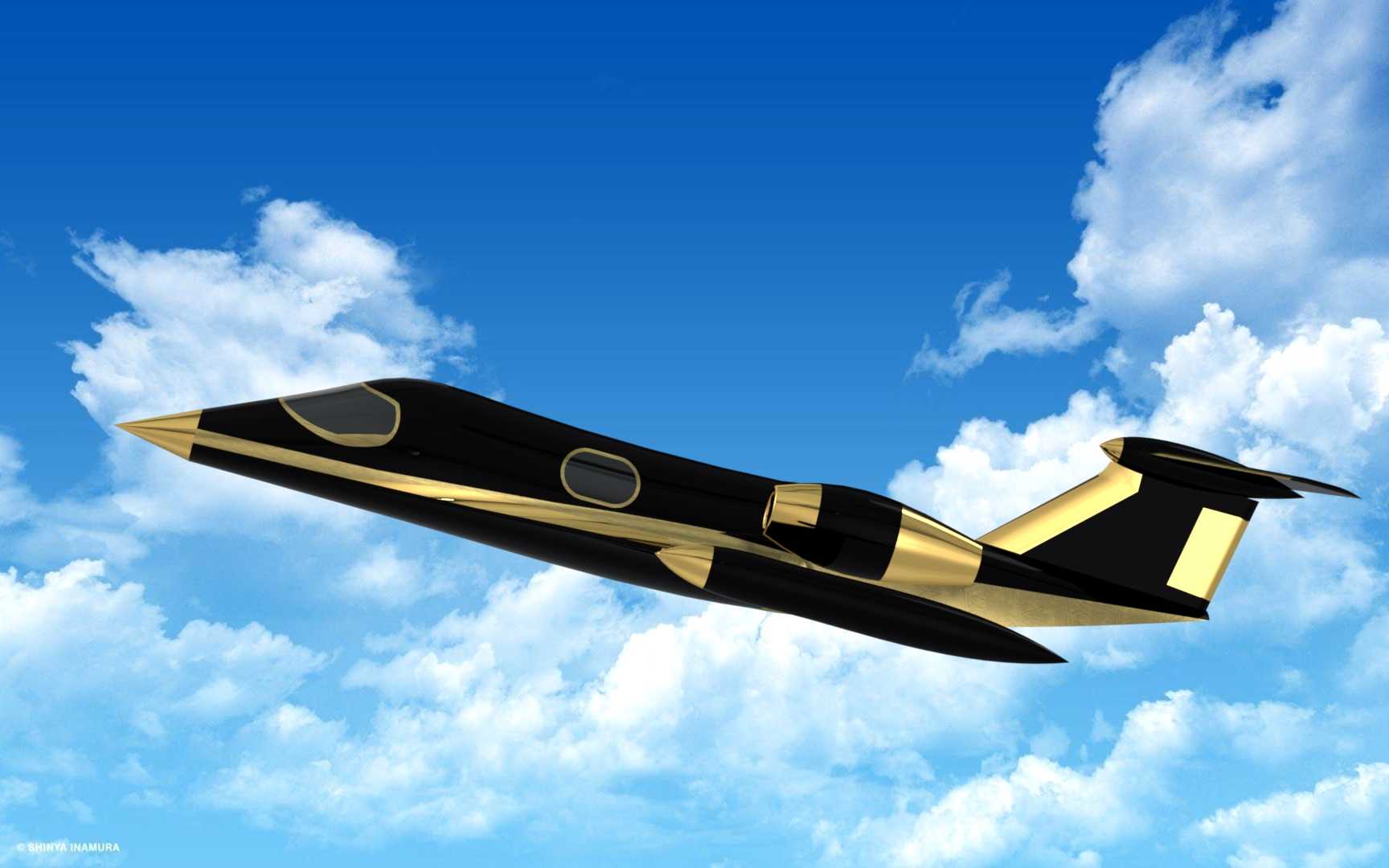

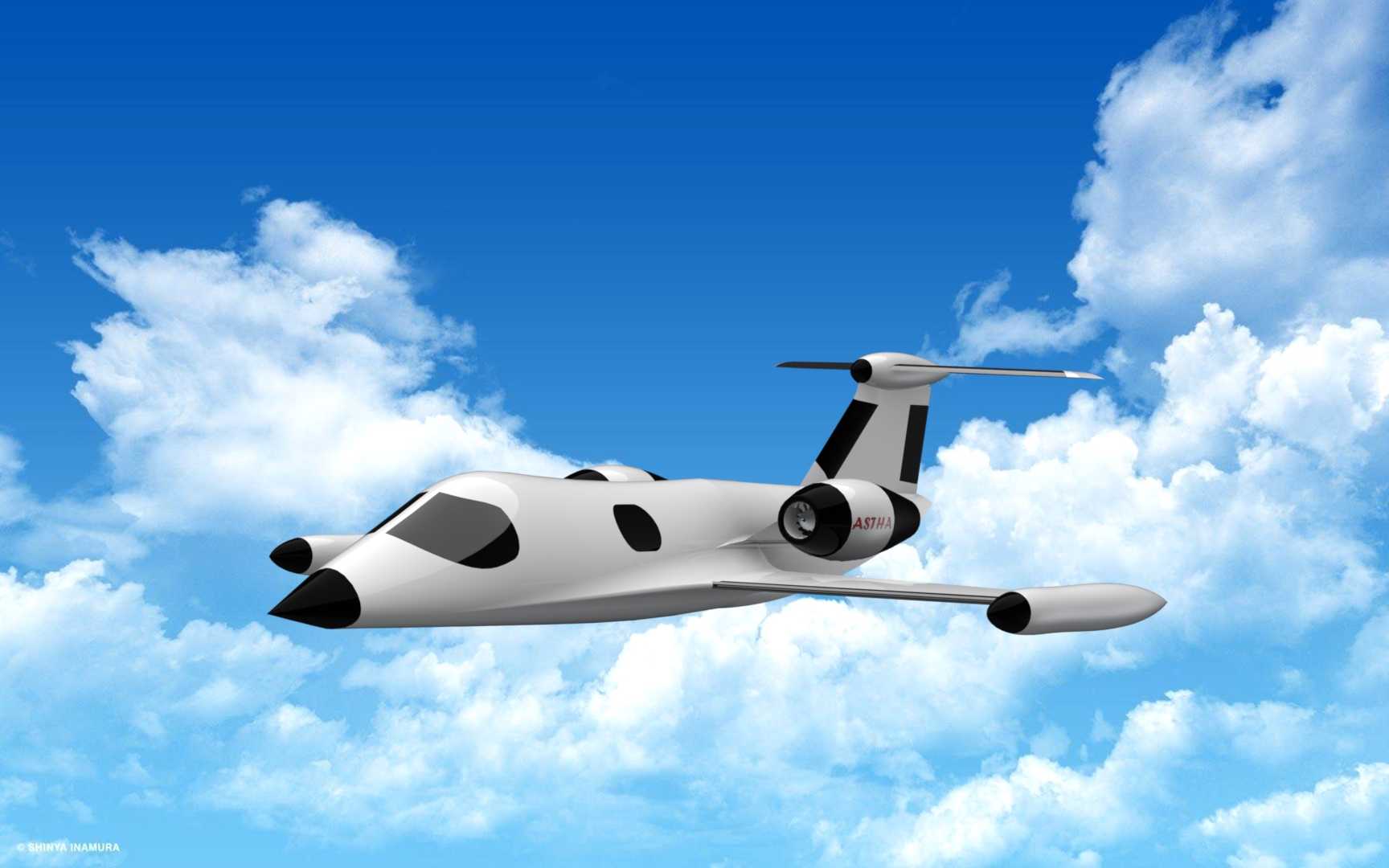

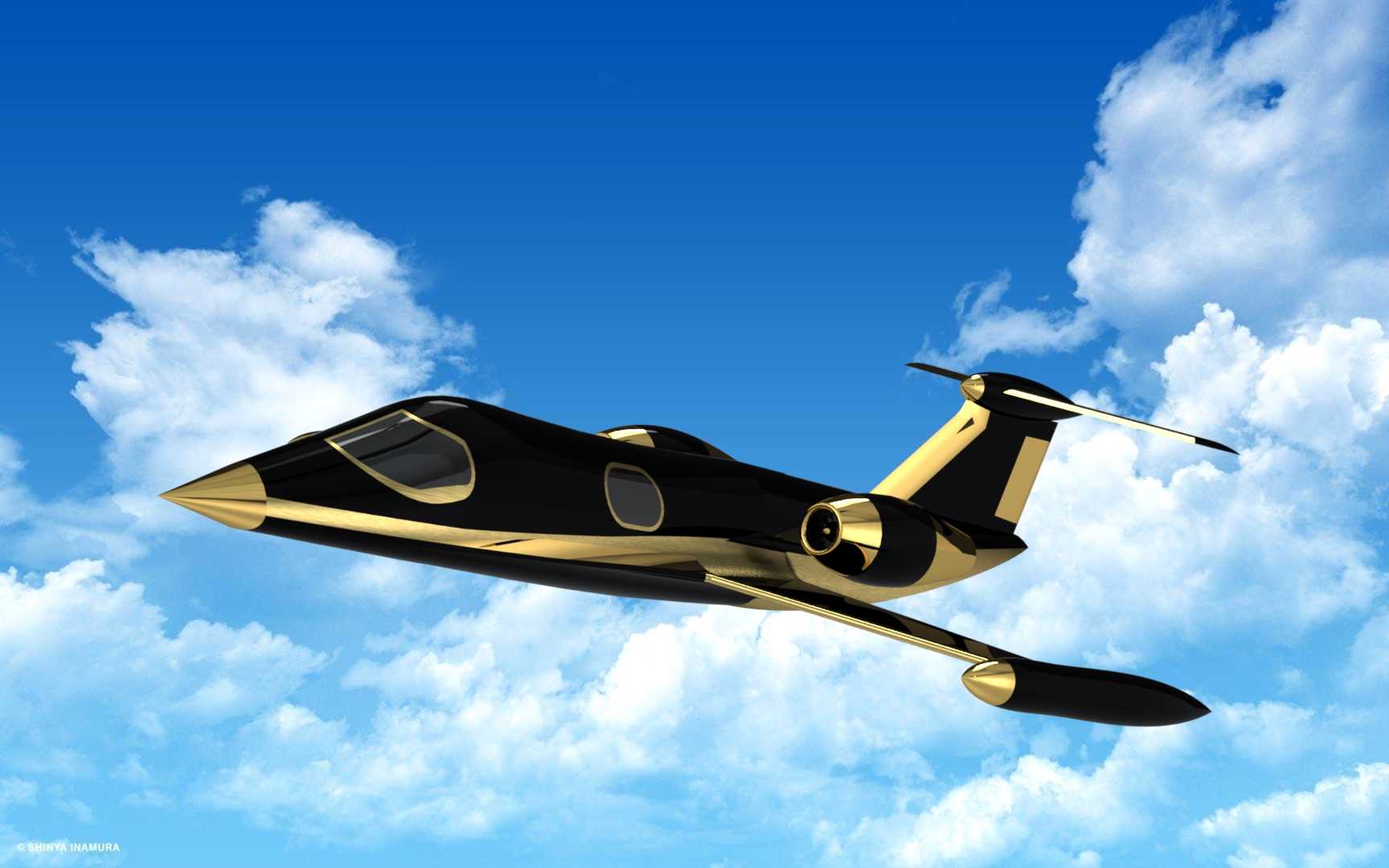

这款小型喷气式公务机的三维结构设计，首先围绕通航领域短途公务出行、高端私人通勤的核心场景展开，区别于大型民航客机的大载客量设计，该机型定位6座级以下的小体量高效运输，可满足企业高管跨城商务出行、私人高端旅行、特殊场景短途快速转运的实际需求，适配国内大部分通用航空机场的起降条件，不需要长距离跑道即可完成起降操作。从功能特性来看，该机型采用尾吊双发布局，两台喷气发动机布置在机身尾部两侧，这种布局可以有效降低客舱内的噪音水平，同时避免发动机离地过低在简易跑道起降时吸入地面杂物，提升复杂起降场景下的运行可靠性；机翼采用下单翼结合翼尖副油箱的设计，既可以通过机翼结构承载燃油重量，降低机身结构的载荷负担，翼下预留的空间也方便后续加装维护检修设备，不需要额外搭建过高的作业平台即可完成日常检查作业。设计思路上，整体气动外形优先考虑低亚音速飞行下的减阻需求，机头采用尖锐的圆锥造型，配合流线型的座舱盖过渡，能够有效降低飞行过程中的压差阻力；机身截面采用近似椭圆的修型设计，在保证客舱内部足够乘坐空间的前提下，尽可能缩小机身迎风面积，搭配黑金撞色的外观涂装设计，在兼顾气动效率的同时满足高端用户对外观辨识度的需求。机身尾部的T型尾翼设计，将水平尾翼布置在垂直尾翼顶端，能够避开机翼后方的气流扰动区域，提升飞行过程中的操纵稳定性，尤其是在低速起降阶段，水平尾翼能够获得更稳定的气流来提供操纵力矩，降低起降阶段的操纵难度。从安装边界与尺寸控制来看，该机型整体翼展控制在14米级，机身总长度控制在12米级，机身最大直径不超过1.8米，能够适配通用机场现有的小型机库停放条件，不需要对现有通航保障设施进行大规模改造即可完成停靠维护；起落架采用前三点式布局，前起落架布置在座舱下方位置，主起落架收纳在机翼根部与机身衔接的结构舱内，收放机构的行程经过优化，不会占用客舱内部的有效空间，同时起落架的轮距经过匹配计算，能够在侧风起降时提供足够的侧向稳定性，避免侧滑过程中出现翼尖擦地的风险。结构设计层面，机身采用半硬壳式结构框架，纵向布置长桁与横向隔框组合承载，蒙皮采用轻量化的航空铝合金材质，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机结构重量，提升有效载荷占比；发动机安装节的位置预留了足够的维护操作空间，日常更换发动机滤芯、检查管路接口时，不需要拆解大面积的机身蒙皮即可完成作业，降低后期维护的时间成本。座舱风挡采用多块曲面玻璃拼接设计，既保证飞行员拥有足够的前方与侧方视野，曲面造型也能够和机身外形顺滑过渡，减少风挡位置的气流分离带来的额外阻力；客舱舷窗采用椭圆形小窗设计，这种结构形式能够避免舷窗角落出现应力集中，在反复增压泄压的飞行循环中提升机身结构的疲劳寿命，同时小尺寸舷窗也能更好地兼顾客舱的隔音保温效果，提升乘坐舒适度。机翼的翼型选用低速高升阻比的层流翼型，在巡航速度阶段能够保持较长的层流段，降低飞行阻力减少燃油消耗，机翼后缘布置的襟翼与副翼结构，襟翼在起降阶段可以向下偏转，提升低速状态下的机翼升力，进一步缩短起降所需的跑道长度，副翼则负责飞行过程中的滚转操纵，配合尾翼的操纵面完成全姿态的飞行控制。翼尖挂载的副油箱采用流线型修型，和机翼端部顺滑衔接，不会在副油箱与机翼衔接位置产生明显的干扰阻力，副油箱的供油管路直接沿机翼内部结构通向发动机，管路布置避开了机翼内部的翼梁等主承力结构，方便后期对供油管路进行检查更换。整机的重心设计经过反复配平计算，在满油、满乘员、不同行李载荷的状态下，重心都能够保持在允许的范围内，不需要额外添加配重即可保证飞行的纵向稳定性，降低了飞行过程中的配平阻力，也提升了不同载荷场景下的飞行安全裕度。
