宝可梦波克比蛋壳造型手办结构设计

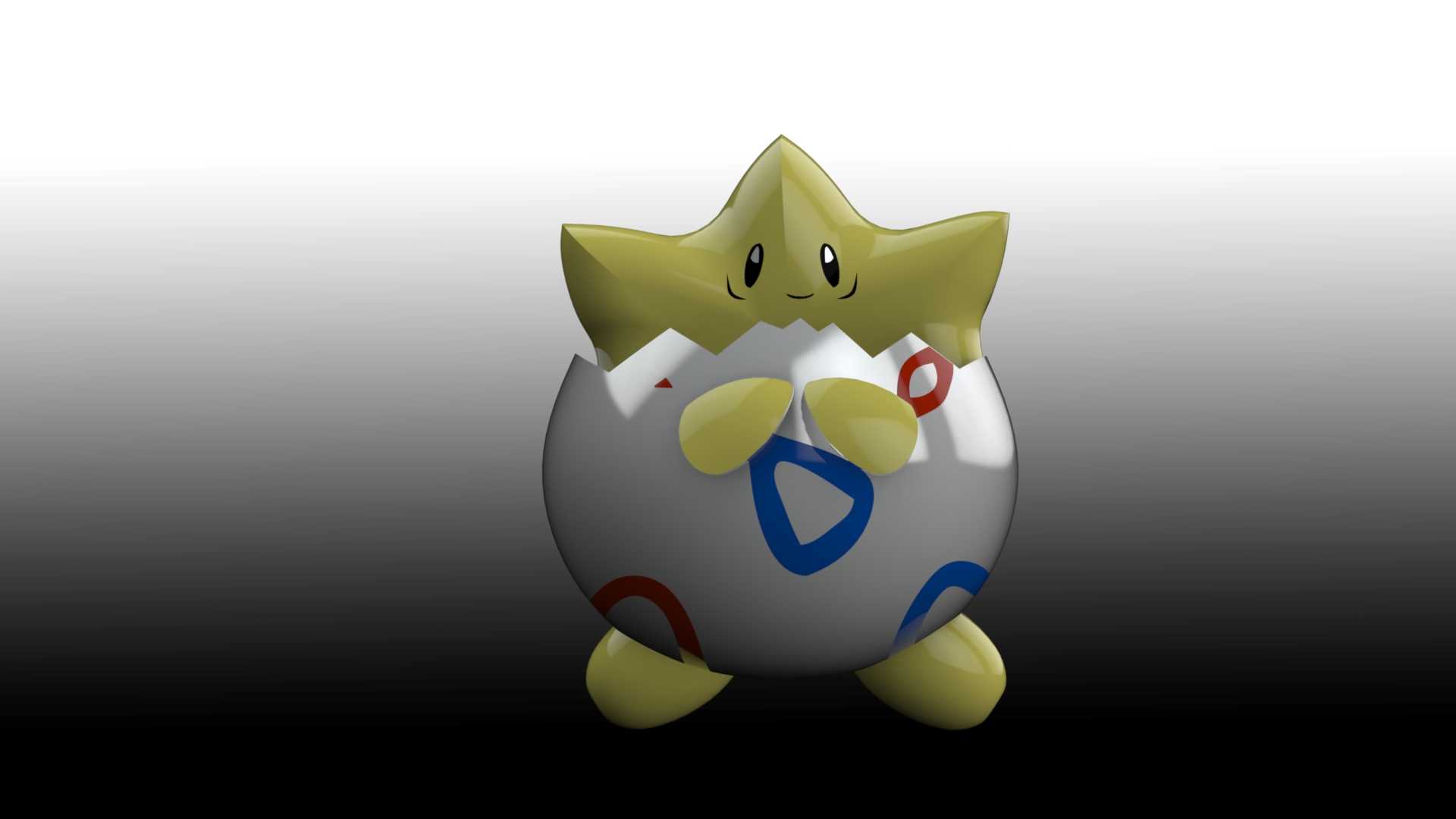

本次完成的波克比三维结构设计，核心围绕潮玩手办的量产落地需求展开，在还原IP形象辨识度的基础上，充分兼顾了结构合理性与不同场景的适配性。从应用场景来看，该结构既可以作为桌面装饰摆件的原型，也可适配盲盒公仔、IP联名周边的开模需求，同时能为3D打印个性化定制、文创产品展示样件提供精准的三维数据支撑。

设计过程中首先拆解了波克比的形象构成逻辑，将整体拆分为星形头部、破壳蛋身、肢体三个独立的结构模块，每个模块的衔接处都做了定位止口设计，避免后续组装或开模时出现错位问题。星形头部的五个尖角做了0.3mm的圆角过渡处理，既保留了原作的星形轮廓辨识度，又避免了尖角处应力集中导致的注塑件缺胶、打印件断尖问题，头部的表情特征采用浅浮雕结构处理，凹陷深度控制在0.2mm，既保证面部细节清晰，又不会因为凹陷过深导致喷涂时积漆。蛋身部分还原了波克比标志性的破壳边缘，蛋壳的碎裂轮廓做了不规则的曲面过渡，每个破口的边缘都做了0.15mm的倒角，避免锐边划伤使用者，蛋身表面的彩色三角标识采用下沉式凹槽设计，凹槽深度0.18mm，适配后续水贴或者移印的工艺需求，不需要额外做定位治具就能保证图案位置精度。

肢体部分的设计充分考虑了摆放稳定性，两个底部的小脚做了平面化的接触面处理，接触面积总和达到120平方毫米，配合蛋身底部的配重预留腔，整体重心落在接触面的形心位置，摆放时倾斜15度不会出现倾倒问题。两个前置的小手采用和蛋身一体化的衔接结构，衔接处做了R2的圆弧过渡，避免组装缝隙影响外观完整性，同时减少了开模时的滑块数量，降低模具成本。

从安装边界来看，整体模型的最大外轮廓尺寸控制在80mm*70mm*95mm，适配常规盲盒的内包装尺寸，不需要额外调整包装规格。如果用于桌面摆件场景，底部预留了3mm直径的定位孔，可以搭配通用的透明亚克力底座，进一步提升摆放稳定性；如果用于钥匙扣等挂饰场景，头部顶端预留了1.5mm的挂绳孔位，孔位做了沉头处理，挂绳安装后不会突出表面影响外观。

结构设计阶段还充分考虑了不同加工工艺的适配性，针对注塑量产场景，所有结构的拔模斜度统一设置为1.5度，壁厚均匀控制在2mm，筋位厚度不超过壁厚的60%，避免出现缩痕问题；针对FDM3D打印场景，所有悬空结构的角度都大于45度，不需要添加支撑就能完成打印，减少后期打磨工作量；针对光固化3D打印场景，细节面的最小厚度控制在0.8mm以上，避免打印过程中出现细节断裂。蛋身内部预留了10mm*10mm*15mm的空腔，可以放置小型的发光组件或者香薰模块，拓展产品的功能属性，空腔的开口设置在底部，采用卡扣式底盖密封，不需要额外螺丝固定，拆装方便。

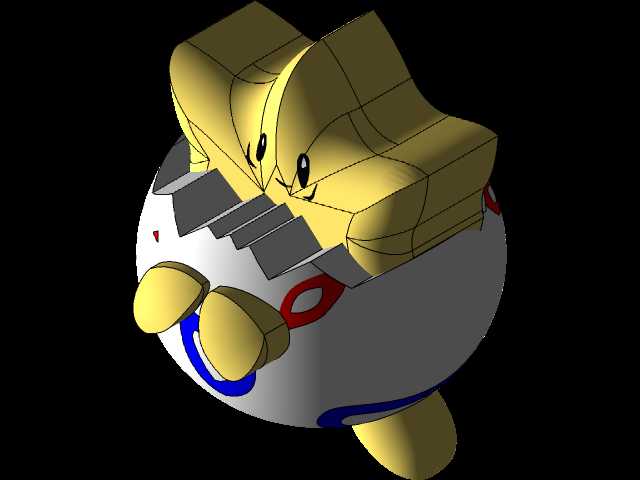

在曲面建模过程中，所有的曲面都做了G2连续处理，表面没有明显的折痕和棱角，光影过渡自然，渲染时可以真实还原塑胶、树脂等不同材质的质感。破壳边缘的不规则纹理参考了真实蛋壳碎裂的形态，每个碎块的大小和角度都做了差异化处理，避免对称结构带来的呆板感，同时碎块的突出长度控制在3mm以内，避免运输过程中出现磕碰断裂。面部的眼睛和嘴巴特征，采用了轻微的凸起设计，凸起高度0.1mm，喷涂时可以通过遮盖带轻松实现分色，不需要复杂的治具就能保证涂装精度。
