定制改装chopper风格摩托车结构设计

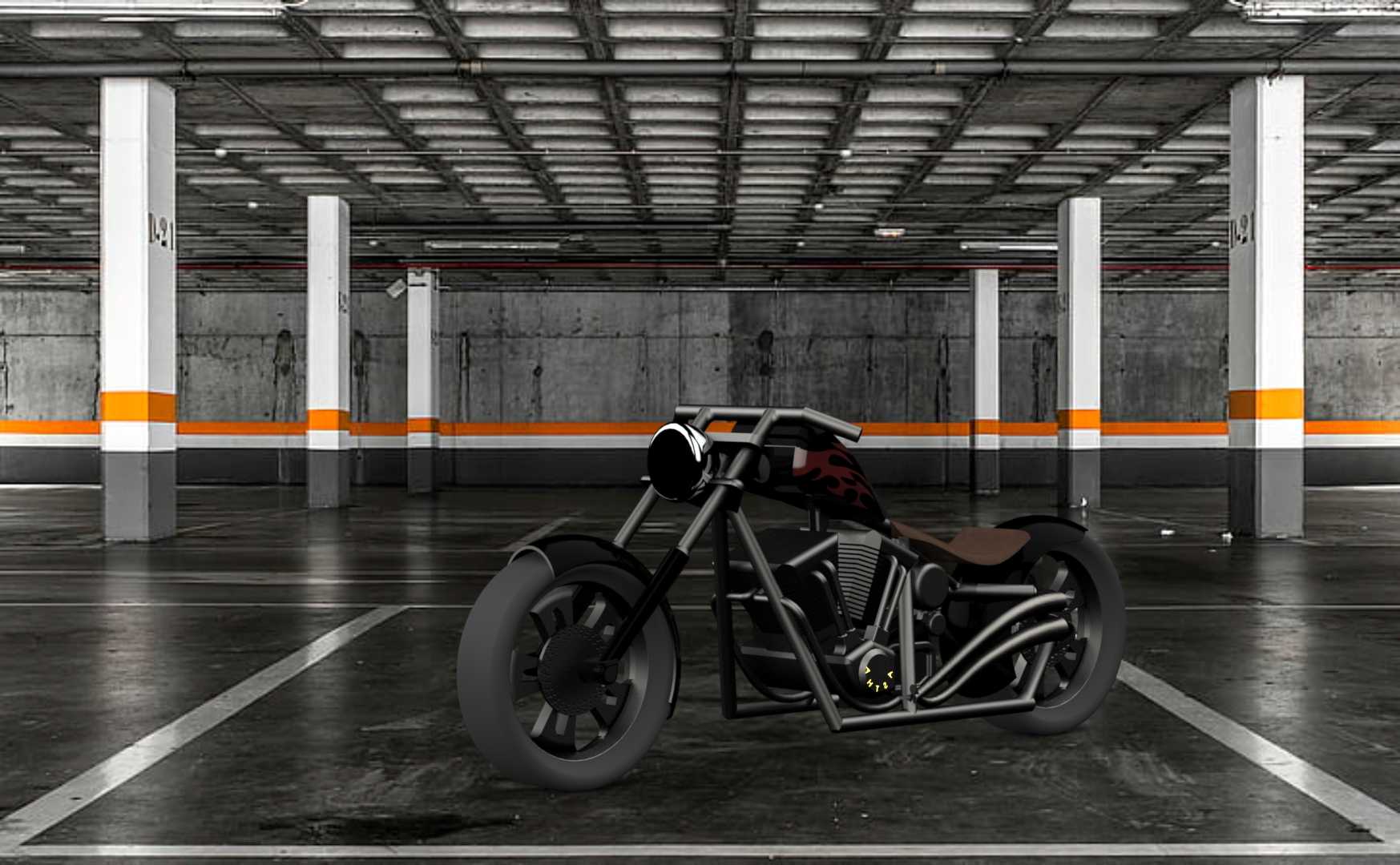

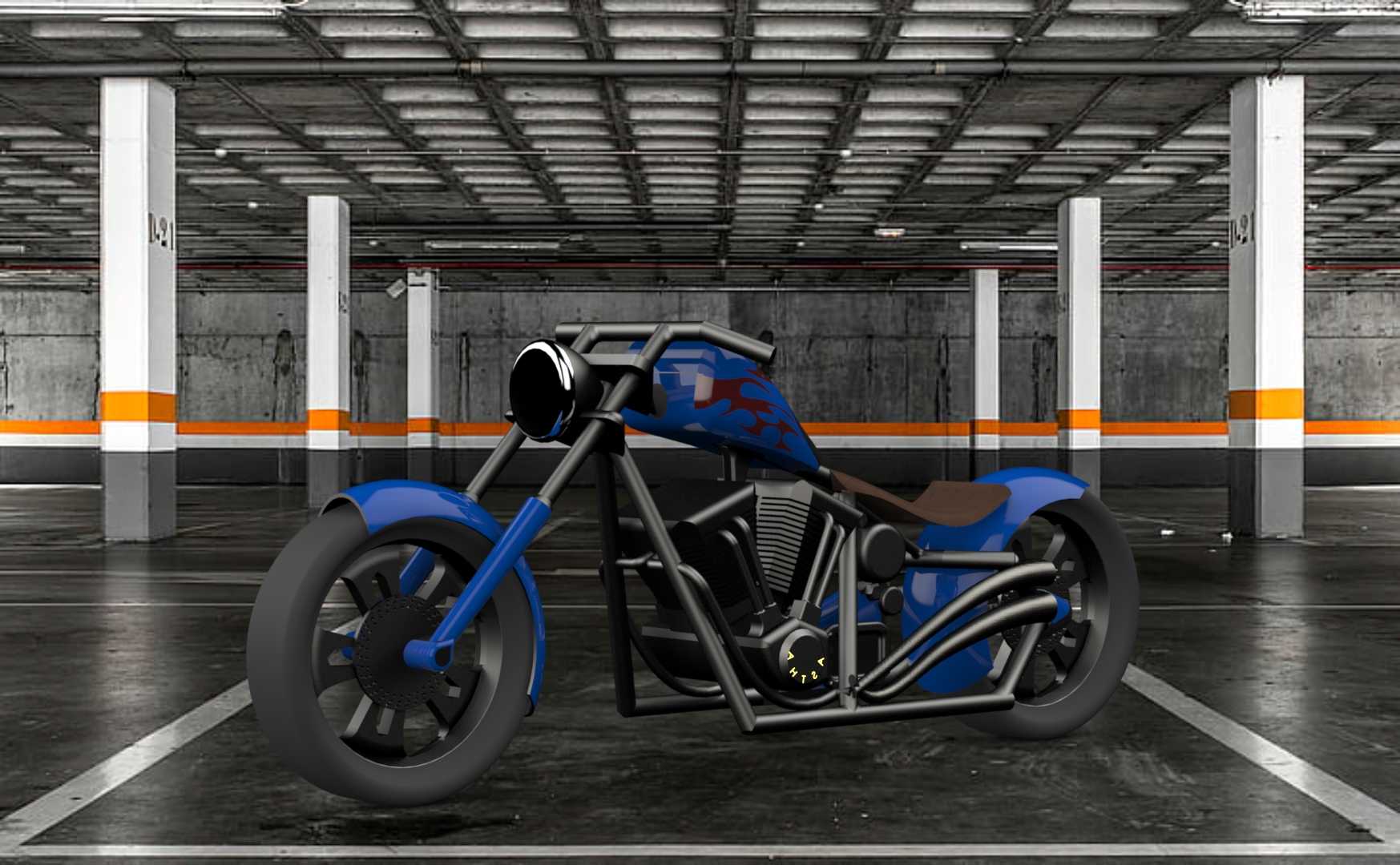

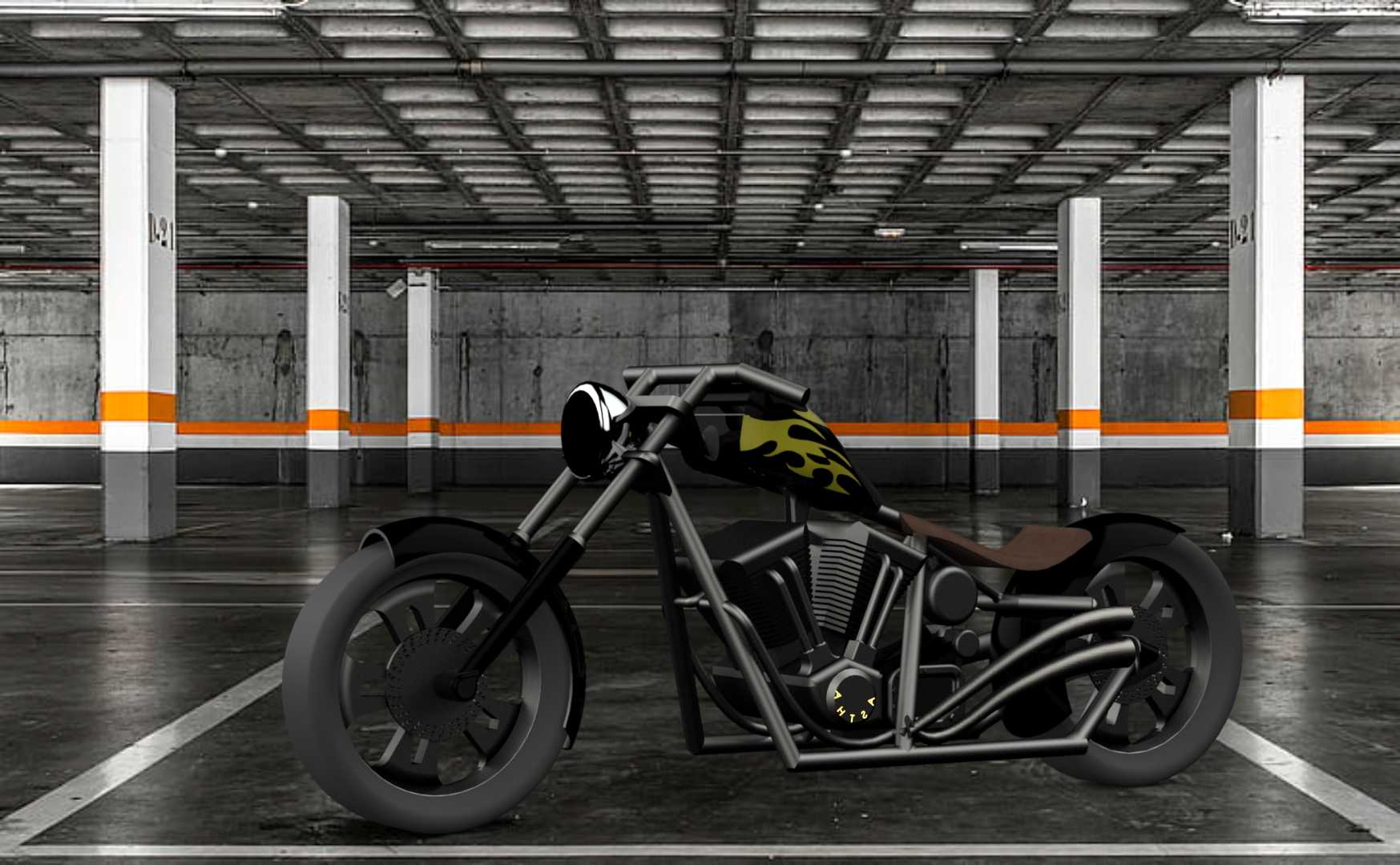

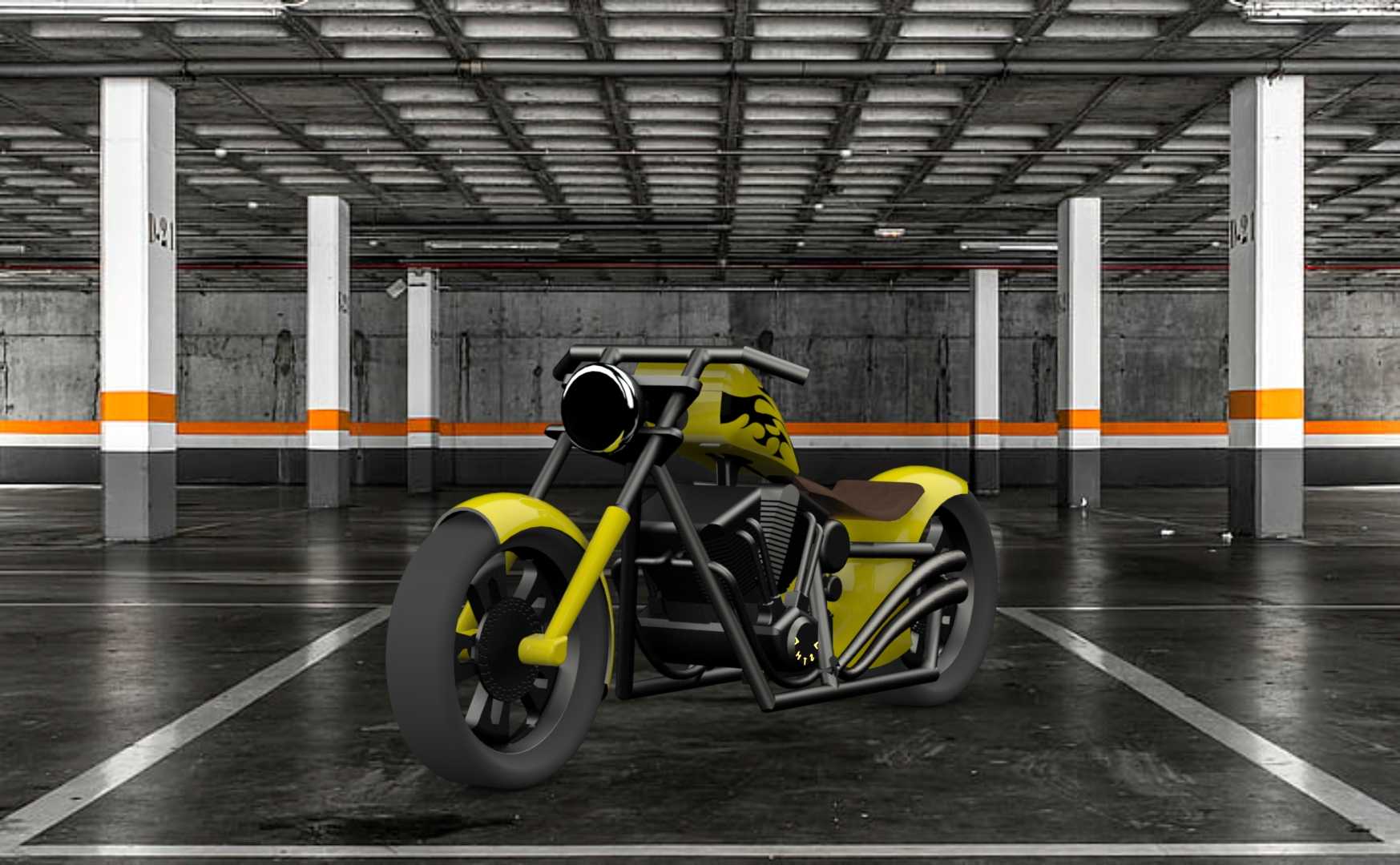

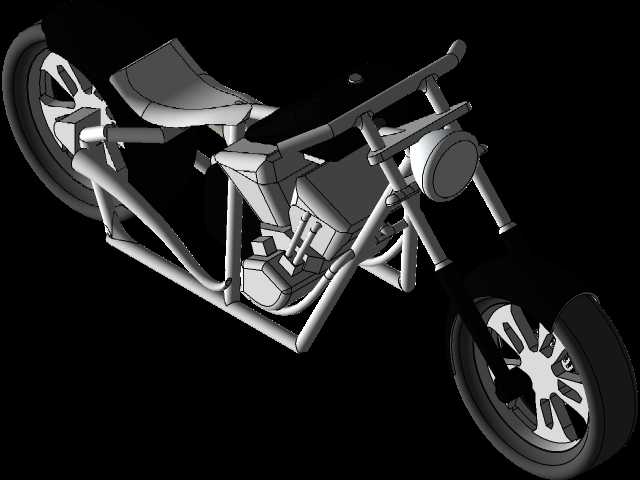

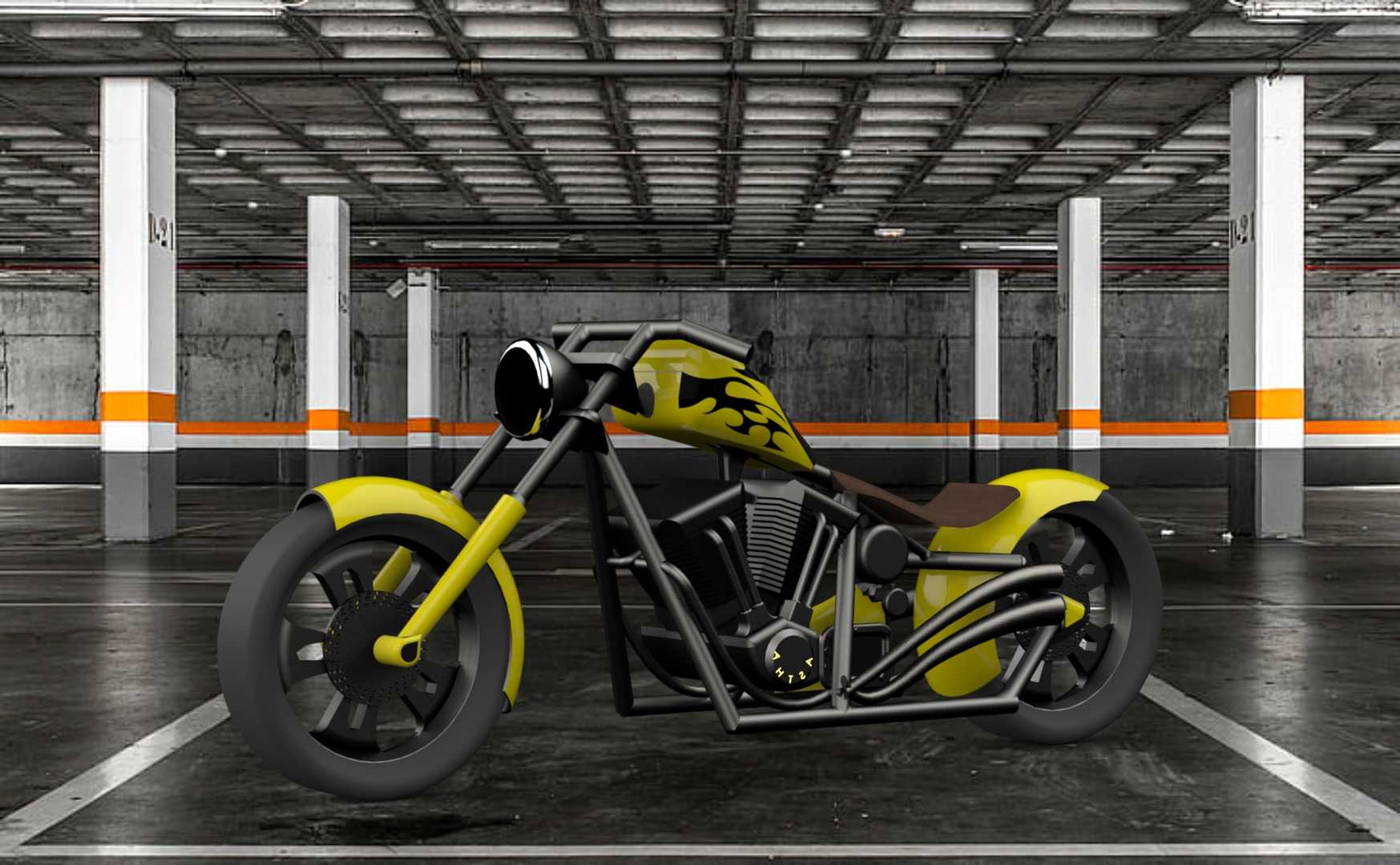

这款定制化chopper风格机车的结构设计，核心围绕长轴距巡航骑行的姿态需求展开，前叉采用大角度前倾布局，拉长的前伸距让整车视觉重心大幅后移，匹配低置的一体式坐垫，能让骑行者在长途巡航过程中保持舒展的腿部姿态，降低长时间握持车把带来的上肢疲劳。车架部分采用硬尾式钢管桁架结构，取消了后减震组件的冗余安装位，直接将后轮轴固定在车架后段的一体式尾叉上，这种结构虽然牺牲了部分非铺装路面的滤震性能，但能大幅降低整车后部的结构重量，同时让车架线条保持连贯流畅的极简视觉效果，适配定制改装场景下的外观展示需求。动力单元采用V型双缸发动机的布局形式，发动机安装位通过三组刚性连接点固定在车架中部的下桁架位置，曲轴输出端直接对接初级减速机构，省去了多余的传动缓冲结构，让动力传递路径更短，油门响应更直接，匹配皮带式最终传动结构，能在巡航转速区间保持更低的传动噪音，减少日常维护的频次。前轮采用大直径辐条式轮毂，匹配窄幅高扁平比的巡航轮胎，转向限位块设置在车架头管位置，限制最大转向角度为32度，避免大角度前倾前叉在转向过程中与油箱、车架主梁发生运动干涉，前制动采用单碟单活塞卡钳结构，卡钳安装座直接焊接在前叉腿下部，安装面的平面度公差控制在0.1mm以内，保证制动盘与刹车片的贴合度，避免制动过程中出现抖动异响。油箱采用窄幅水滴造型，安装位置贴合车架主梁上沿，油箱底部预留了油泵安装位与出油管路的走管空间，油箱容积控制在12L左右，匹配V缸发动机的经济巡航油耗，能满足300公里左右的续航需求，足够覆盖日常短途巡航与改装展示的使用场景。车把采用高抬式猿把设计，把座安装位与上联板固定为一体，把套位置的高度比坐垫位置高出180mm，让骑行者的上半身保持自然直立的姿态，减少长途骑行过程中的腰部受力，手把上预留了离合、刹车拉杆以及控制开关的安装位，所有走线都从车把内部穿过，沿车架主梁内侧排布到对应执行部件，避免外露管线破坏整车的简洁视觉效果。后轮采用与前轮同尺寸的辐条轮毂，匹配宽幅巡航轮胎，后轮轴的安装位设置了偏心调节结构，能通过两侧的调节螺栓调整皮带的张紧度，调节行程为20mm，满足皮带传动的张紧力调整需求，后挡泥板采用短款一体式金属结构，直接固定在车架后段的安装支架上，仅覆盖后轮上部1/3的区域，进一步强化chopper风格的极简视觉特征。排气系统采用不等长双出直排结构，前段排气从发动机两侧气缸引出，沿车架下桁架向后延伸，排气尾段出口位置对准后轮侧方，排气吊架通过橡胶缓冲衬套与车架连接，减少发动机振动传递到车架带来的共振问题。整车的所有安装边界都经过运动干涉校核，前轮在最大转向角度、最大压缩行程下，与前叉、挡泥板、车架之间的最小间隙保持在15mm以上，后轮在额定载荷下与车架、坐垫底部的间隙保持在20mm以上，所有运动部件在全行程动作过程中都不会与周边结构发生剐蹭。脚踏位置设置在车架前部的下延伸支架上，位置比常规跨骑车型靠前300mm左右，让骑行者的腿部能完全向前舒展，匹配前倾前叉带来的长轴距布局，形成chopper车型特有的骑行三角，脚踏上预留了刹车踏板、换挡杆的安装位，操作行程都经过人机工程校核，保证骑行过程中脚部操作的便利性。座椅采用薄款一体式皮质坐垫，内部填充高密度发泡材料，坐垫底部通过四个螺栓直接固定在车架后段的安装板上，安装面与车架完全贴合，没有多余的调节结构，保持硬尾车型的简洁外观。
