直插式红色封装光电二极管结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:347014
  • 直插式红色封装光电二极管结构设计
  • 直插式红色封装光电二极管结构设计
  • 直插式红色封装光电二极管结构设计
  • 直插式红色封装光电二极管结构设计

在工业光电检测、消费电子信号采集、自动化设备限位传感等场景中,直插式光电二极管是应用频次极高的光敏探测元件,这类元件的三维结构建模精度,直接影响PCB布局布线的干涉校验、生产环节的插件工艺适配、以及整机装配后的光路对准可靠性。本次建模的光电二极管采用红色环氧树脂封装结构,顶部为圆柱状透光收光面,封装本体侧面设计有一圈环状定位凸台,该凸台的核心作用是在插件过波峰焊工序时,为元件提供轴向定位支撑,避免引脚受力下沉导致透光面与PCB板面间距不符合设计要求,同时也能在自动插件机的吸嘴取料环节提供稳定的夹持定位基准,减少取料偏位、抛料的概率。

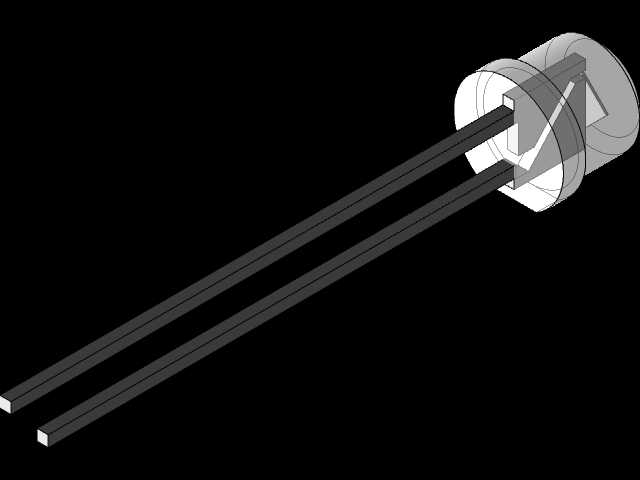

从结构设计逻辑来看,该元件的两根平行直插引脚采用镀锡铜包钢材质,建模时严格遵循直插电子元件的引脚间距规范,两根引脚的中心距控制在2.54mm标准网格间距上,适配市面绝大多数通用PCB的孔位设计,引脚直径设定为0.5mm,对应PCB安装孔的推荐孔径为0.7-0.8mm,既可以保证插件时的顺畅度,也能预留足够的焊锡浸润空间,避免虚焊、漏焊问题。引脚长度从封装本体底部延伸出的有效长度为15mm,该长度适配波峰焊工艺的引脚吃锡深度要求,同时也预留了剪脚工序的加工余量,设计人员在进行PCB布局时,可根据整机的内部空间余量,对引脚伸出PCB背面的长度做自定义裁剪,不会影响元件的核心感光性能。

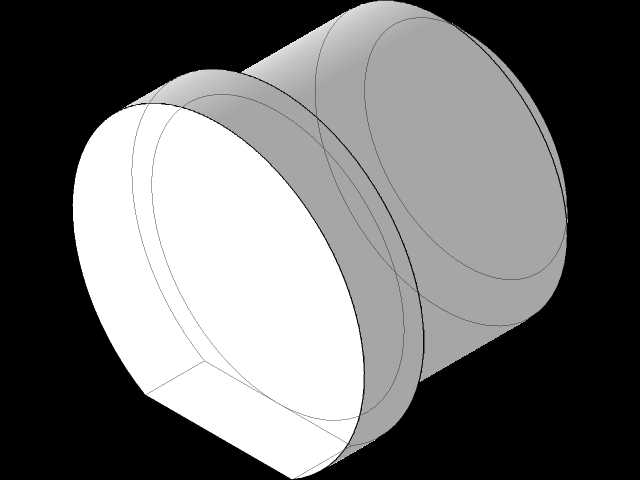

封装本体的红色环氧树脂部分,建模时区分了透光层与遮光层的结构差异:顶部的圆弧收光面采用高透光率的红色环氧材质,主要作用是过滤可见光波段的杂散光,仅让特定波长的红外光进入内部的PN结感光区,减少环境光对探测精度的干扰;封装侧壁的红色环氧则添加了遮光填料,避免侧面漏光导致的探测角度偏移,保证元件的感光视场角稳定在±15°的设计范围内,适配对射式光电开关、反射式红外计数、位置限位检测等场景的角度要求。封装本体的总直径为5mm,本体高度(不含引脚)为4mm,在进行整机结构设计时,该尺寸可作为元件的安装边界参考,在PCB上方预留至少5mm的垂直净空,避免结构件遮挡收光面导致探测灵敏度下降。

在实际设备选型应用中,这类直插光电二极管常被用在自动化生产线的物料计数工位,配合红外发射管组成对射式检测回路,当物料经过发射与接收管之间的光路时,接收管的光电流发生变化,经后端电路放大后输出计数信号;也可被集成在家电产品的红外接收模块中,作为遥控信号的探测元件,此时建模时的收光面角度参数,直接决定了遥控信号的接收范围,若结构设计时收光面被外壳遮挡超过1/3,会导致遥控接收距离缩短、角度变小的问题。在三维建模过程中,针对引脚与封装本体的结合位置做了圆角过渡处理,还原实际生产中的包胶结构,避免应力集中导致的引脚断裂问题,同时封装底部与引脚衔接的位置设计有微小的锥形凸点,该结构是注塑封装时的进胶点残留,建模时保留该特征可以提升模型的写实度,在做生产装配仿真时,也能更准确地模拟元件与PCB板面的贴合状态,避免出现模型悬空、干涉的校验误差。

针对不同的安装场景,该结构模型可灵活调整参数:若应用在高密度贴片组装场景,可将直插引脚修改为贴片弯脚结构,适配SMT回流焊工艺;若应用在户外强光环境下,可在收光面外侧增加黑色遮光罩结构,进一步压缩视场角,提升抗干扰能力。建模时所有结构特征均采用参数化绘制,引脚间距、封装直径、引脚长度等关键尺寸均可通过参数直接调整,无需重新绘制基础特征,能够大幅提升结构设计人员在做PCB适配、整机装配校验时的工作效率,减少重复建模的工作量。在做光路仿真分析时,该模型的透光面曲率、封装材质的透光率参数可直接导入光学仿真软件,模拟不同入射角度下的光接收效率,为后端电路的放大倍数参数设计提供结构层面的参考依据,避免出现结构设计与电路参数不匹配导致的探测性能不达标问题。
