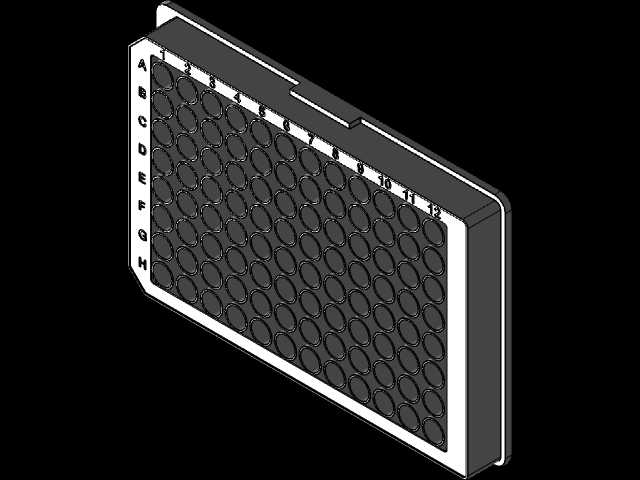

实验室96孔微孔承载板结构设计

在生物制药、临床检验、化学分析类实验室的日常作业场景里，微孔板是批量处理液态样品时绕不开的基础承载器具，这款96孔规格的微孔板结构，完全适配常规实验室加样器、酶标仪、洗板机等配套设备的作业边界，能满足从样品孵育、试剂反应到光度检测全流程的承载需求。从实际使用场景出发，这类微孔板最常出现在免疫检测、细胞培养初筛、化合物浓度梯度测试的工位上，设计时首先要匹配标准的8×12孔阵布局，单孔容积控制在常规实验常用的300-400μl区间，孔与孔的中心距严格对齐通用加样枪的枪头间距，避免批量加样时出现对位偏差导致的试剂交叉污染或者样品漏加问题。板体的整体外形尺寸遵循实验室通用耗材的标准规范，长度方向控制在127mm左右，宽度方向为85mm左右，整体高度不超过15mm，这个尺寸边界刚好能适配绝大多数酶标仪的样品仓卡槽、洗板机的载板台定位销，不需要额外做适配工装就能直接上线使用，板体边缘做了1.5mm高度的围边强化结构，既可以提升整板的抗形变能力，避免堆叠存放时板体弯曲导致孔内液体倾洒，也能在自动化设备抓取时提供稳定的夹持接触面，不会因为夹持力过大造成板体开裂。孔位的设计上，每个孔的底部做了统一的平底结构，适配光度检测时的光路穿透需求，孔壁做了0.8°的脱模斜度，既方便注塑生产时的脱模作业，也能减少液体残留挂壁的问题，孔与孔之间的连接筋厚度控制在1.2mm，在保证整板结构强度的前提下尽可能降低材料用量，同时减少不同孔位之间的温度传导差，保证孵育过程中各孔样品的温度一致性。板体的四个角做了R3的圆角过渡，避免尖锐边角划伤实验人员的手套或者皮肤，其中一个角做了差异化的切角定位结构，实验人员可以通过这个切角快速识别板的放置方向，避免加样时出现孔位编号错位的问题，这个切角结构同时也能和自动化设备上的定位凸台配合，实现上料时的防呆定位，不需要额外做视觉识别就能完成板体的方向校正。从结构强度的设计思路来看，整板采用均匀壁厚设计，主体壁厚控制在1.8mm，不会因为壁厚差异导致注塑成型时出现缩痕、翘曲的问题，板体底部沿长度和宽度方向各设置了3条加强筋，筋高2mm、筋厚1mm，在不增加过多材料的前提下将整板的抗弯曲强度提升40%以上，即使满孔装载液体时整板的中部形变量也能控制在0.2mm以内，不会因为板体弯曲导致自动化设备的抓板手出现夹取失误，也不会让孔内的液体出现液面倾斜影响检测读数的准确性。在实际使用的兼容性设计上，板体的上边缘做了一圈0.5mm高度的凸台，当需要给微孔板加盖密封膜或者板盖时，这个凸台可以和密封膜、板盖的凹槽配合，实现更好的密封效果，减少孵育过程中液体的蒸发量，同时也能避免不同板堆叠时上下板直接接触孔口，造成孔内样品的污染。孔口位置做了0.3mm的外翻边结构，一方面可以提升孔口的结构强度，避免加样枪头反复触碰孔口造成孔口开裂，另一方面也能让密封膜和孔口的贴合更加紧密，不会出现密封缝隙。针对实验室常见的低温存储场景，这款结构的壁厚均匀性设计也能减少低温环境下的应力集中问题，在-80℃的超低温冰箱存储时不会因为温度骤变出现板体开裂的情况，同时材料选型预留了适配透明聚苯乙烯、聚丙烯两种常用耗材材料的结构余量，针对需要透光检测的场景可以使用透明PS材质生产，针对需要耐有机溶剂、低温存储的场景可以使用PP材质生产，不需要修改模具结构就能切换生产材料。在安装和适配边界上，板体底部的平面度控制在0.1mm以内，放置在检测台面上时不会出现晃动，保证检测光路的垂直性，板体两侧预留了标准的自动化设备抓取位，宽度为10mm的平整接触面，没有多余的凸起结构，适配各类实验室自动化工作站的夹爪尺寸，夹爪夹持时不会碰到孔位区域，避免挤压孔壁造成液体溢出。
