两款主流三维机械设计软件界面功能对比解析

在日常机械结构设计工作中，不同三维设计软件的操作逻辑、功能排布差异，会直接影响设计效率与跨部门协作的流畅度，不少刚接触多软件协同的工程师，都会在软件切换阶段遇到操作适配、功能定位的问题。从实际项目落地的场景来看，做通用机械零部件设计、工装夹具开发的团队，常需要对接不同供应链端的设计文件，部分供应商用SolidWorks输出工程图与装配体，部分外协厂用Inventor做设备布局与管线排布，这就要求设计人员对两款软件的核心功能边界、操作逻辑差异有清晰认知，避免文件交互时出现特征丢失、装配约束错乱、工程图标注偏移的问题。

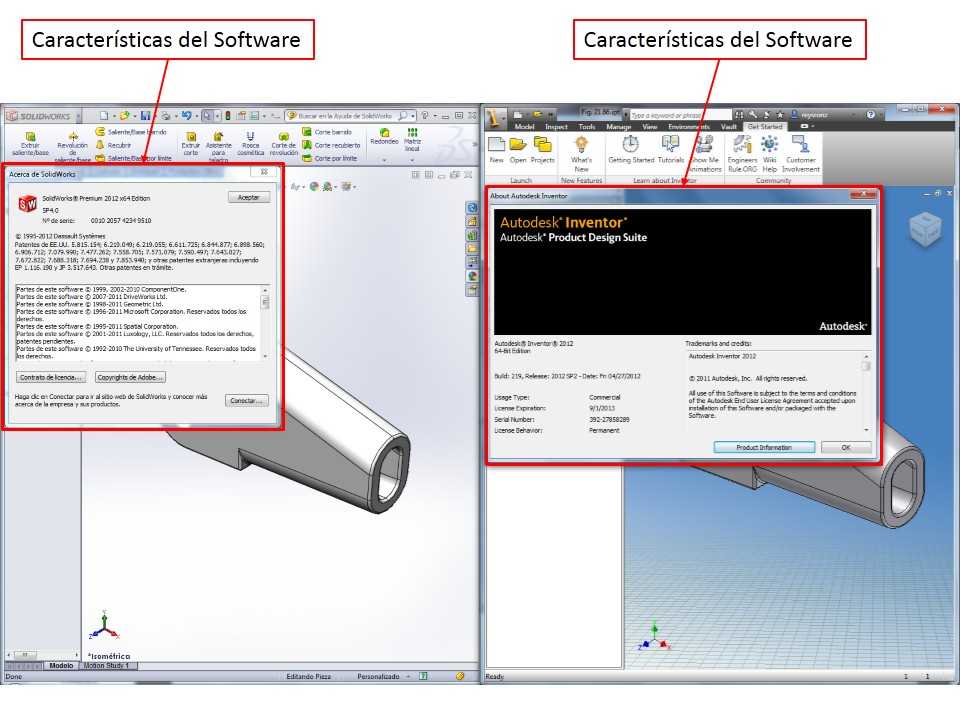

从界面布局的实际使用体验来看，两款软件的功能入口排布逻辑各有侧重，SolidWorks的特征树排布更贴合传统机械设计的建模顺序，从草图绘制到特征拉伸、切除，再到装配约束添加、工程图生成，操作路径的引导性更强，对于刚从二维CAD转三维设计的人员来说，上手门槛更低，在做中小型装配体设计、单个零件的复杂特征建模时，命令调用的路径更短，不需要在多层菜单里查找常用功能。而Inventor的界面整合度更高，在做大型设备的整体布局、管线排布、钢结构框架设计时，相关功能模块的集成度更好，不需要频繁切换工作环境就能完成框架搭建、管路走向调整、标准件调用的操作，在工厂整体产线布局、大型非标设备的总装设计场景下，操作的连贯性更有优势。

从功能特性的实际适配场景来看，两款软件的标准件库覆盖范围各有侧重，SolidWorks的标准件库更贴合通用机械设计的常用件需求，螺栓、轴承、齿轮、密封件等常用标准件的参数覆盖更全，调用时的参数调整更便捷，在做通用设备的零部件设计时，能减少重复建模的工作量；Inventor的标准件库则在钢结构型材、气动液压元件、管线接头类零件的覆盖上更全面，在做液压站、气动控制系统、设备框架类设计时，相关零件的调用效率更高，且自带的管线生成功能，能根据布局路径自动生成管路并调整弯折半径，更符合管路设计的实际工艺要求。

在设计思路的适配性上，SolidWorks更偏向自下而上的设计逻辑，工程师可以先完成单个零件的建模，再逐步完成装配体的拼接与约束添加，这种设计思路更贴合传统机械加工的零件加工-部件装配-总装调试的流程，对于零件加工精度要求高、单零件特征复杂的项目，设计过程中的参数调整更灵活，修改单个零件特征时，关联的装配体与工程图能同步更新，减少改图的重复工作量。Inventor则对自上而下的设计流程支持更好，工程师可以先在总装环境下搭建整体布局框架，再根据框架的边界尺寸拆分单个零件的设计尺寸，这种设计思路更适合大型非标设备的开发，在方案设计阶段就能快速调整整体设备的外形尺寸与安装边界，确定设备的占地范围、与周边产线的安全距离、检修空间预留等关键参数，避免后期零件设计完成后才发现整体尺寸不符合现场安装要求的问题。

从实际项目的安装边界与尺寸适配角度来看，两款软件的工程图导出、文件交互能力也有差异，SolidWorks导出的二维工程图与DWG格式的兼容性更好，导出的图层、标注样式能更好匹配二维CAD的使用习惯，在给加工车间输出二维加工图纸时，不需要做过多的格式调整就能直接使用；Inventor的文件则在与同系列其他工程软件的交互上更顺畅，在做设备的应力仿真、运动仿真、产线动画演示时，数据传递的损失更小，不需要重新设置材质、约束等参数就能直接进入仿真环节，能缩短方案验证的周期。

在日常设计工作中，并不存在绝对优劣的设计软件，只有适配不同项目场景的工具，做小型零部件设计、工装夹具开发、通用机械产品迭代的团队，选择操作路径更短、单零件建模效率更高的软件，能更快完成设计输出；做大型非标设备、产线布局、管路系统设计的团队，选择集成度更高、自上而下设计支持更好的软件，能更好把控整体项目的尺寸边界与功能逻辑。工程师在掌握软件操作的基础上，更需要理解不同软件的功能适配场景，根据项目的实际需求选择合适的工具，同时掌握两款软件的核心操作逻辑，就能在跨团队协作、多格式文件交互的场景下，减少文件转换带来的问题，提升整体设计工作的效率，避免因为软件操作不熟悉导致的设计错误、文件交互障碍，保障项目从设计到加工、装配、落地的全流程顺畅推进。
