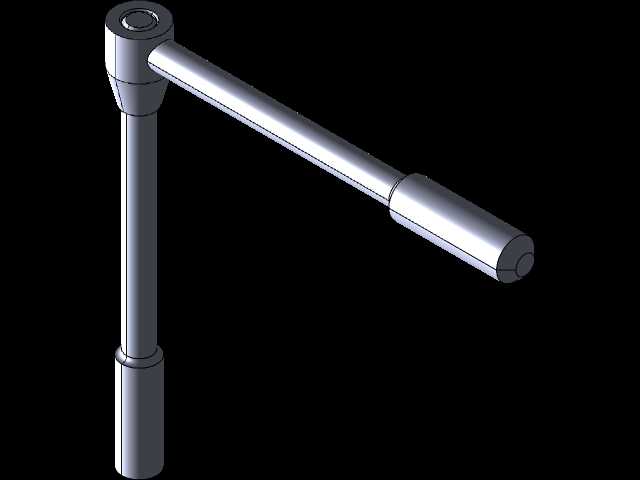

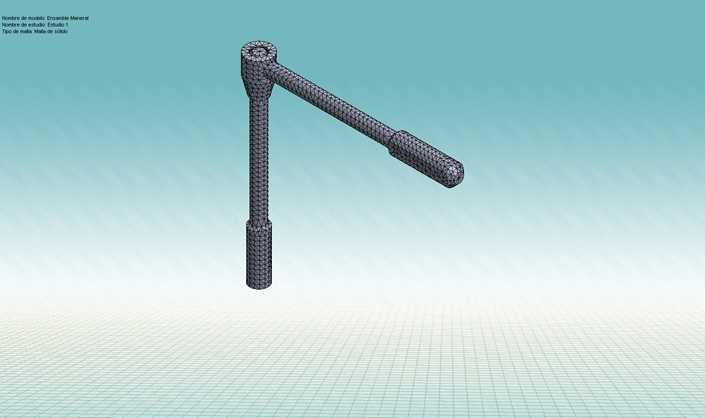

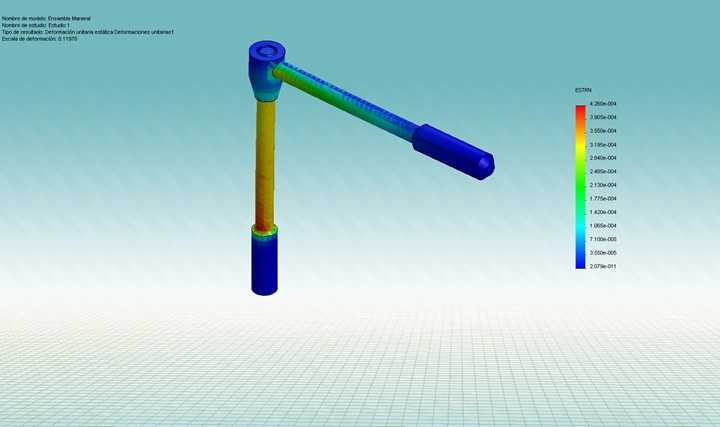

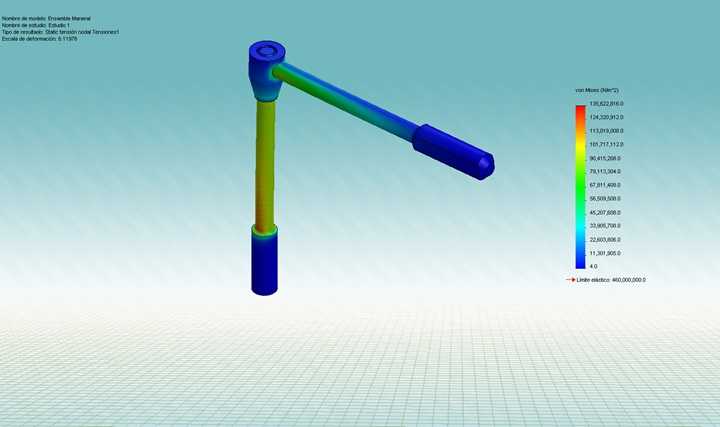

这类铰接式手动操作杆,常应用在各类需要人工施力完成机构切换、锁止、调节的设备场景中,比如小型工装夹具的锁紧操作、台式设备的档位切换、检修工位的手动触发机构,部分输送线的旁侧手动急停触发结构也会采用类似构型,相比直杆式操作件,铰接结构能适配安装空间受限的工况,操作人员无需正对操作位,在侧方即可完成施力动作,降低操作时的肢体干涉风险。从结构构型来看,整体分为竖直固定段、铰接转接头、横向操作臂三个核心部分,竖直固定段下端为圆柱安装轴,可直接插入设备基座的对应安装孔内,配合轴肩定位与径向顶丝完成固定,安装时需要保证竖直段轴线与设备安装面垂直,避免铰接转动时出现卡滞,铰接转接头内部设置有转动副,横向操作臂可绕竖直段轴线完成一定角度的回转,同时铰接位置预留有轴向间隙,避免加工公差导致转动过程中出现别劲现象。横向操作臂末端设置有圆柱型握持端,握持端表面做滚花防滑处理,操作人员握持时可施加足够的周向扭力,不会出现打滑脱手的情况,操作臂的杆身采用变径设计,靠近铰接端的位置直径更大,向握持端逐步收窄,在保证整体结构强度的前提下,尽可能降低操作端的重量,减少长时间操作带来的肢体疲劳。从设计思路层面,这类操作杆在初始建模阶段就同步完成了受力仿真验证,图中呈现的色彩云图即为静力学受力分析结果,云图中蓝色区域为低应力区,分布在竖直段下端与操作臂末端握持位置,绿色、黄色区域为中等应力区,覆盖大部分杆身结构,铰接位置的局部高应力区做了圆角过渡处理,避免应力集中导致的结构断裂,仿真时按照操作人员单臂最大施力150N的工况加载,验证整体结构的变形量是否在允许范围内,保证操作时杆身不会出现明显的弹性形变,确保操作力能够精准传递到下端连接的机构上。安装边界方面,竖直固定段的安装孔深度需要比插入轴段长度深2-3mm,避免安装时轴端顶死导致铰接位置无法灵活转动,横向操作臂的回转范围内不能有其他设备构件突出,预留至少10mm的安全间隙,防止操作过程中臂身与周边结构发生碰撞,铰接转动副的位置需要定期加注润滑脂,减少转动磨损,延长构件的使用寿命。这类操作杆的受力传递路径清晰,操作人员施加在握持端的力通过横向臂传递到铰接转接头,再通过竖直固定段传递到下端连接的执行机构,相比其他类型的手动操作件,这种L型铰接结构的力臂更长,操作人员只需要施加较小的力就能获得足够的输出扭矩,适合需要较大操作力但安装空间有限的工位,在建模过程中,所有配合面都按照公差要求预留了配合间隙,转动副位置的配合公差选用H7/g6,既保证转动灵活,又不会出现过大的旷量,避免操作时出现空行程影响操作精度。杆身的所有棱边都做了R1以上的圆角处理,没有尖锐的棱角,避免操作人员操作时被划伤,竖直段上端的封盖采用过盈配合压装,防止内部铰接轴脱出,同时起到防尘作用,避免车间内的粉尘、切屑进入转动副内部造成磨损卡滞。
