标准电气接线暗装布线盒结构设计

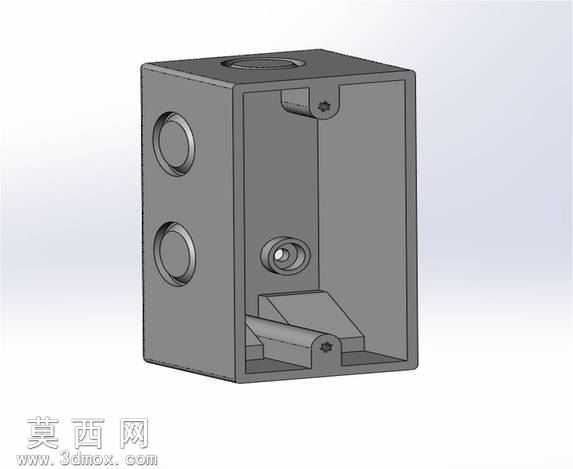

本作品为标准电气布线用暗装接线盒的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循电气暗装盒的通用安装尺寸规范，对盒体的每一处结构都做了精准的尺寸约束与几何定义。建模阶段首先绘制盒体的主体外轮廓草图，通过拉伸命令生成盒体的基础方体结构，随后对盒体内部做抽壳处理，预留出充足的内部布线空间，抽壳厚度均匀一致，兼顾结构强度与材料用量的平衡。针对盒体侧面的穿线孔结构，采用拉伸切除命令生成圆形过孔，孔位分布符合常规墙面布线的穿管需求，两个竖向排列的侧孔可适配不同走向的穿线管接入，孔边缘做了微小的圆角过渡处理，避免穿线时划伤线缆绝缘层。盒体内部的加强筋结构采用筋特征命令生成，斜向布置的加强筋连接盒体内壁与底部安装位，有效提升盒体的抗挤压能力，避免暗装后受墙面外力挤压发生变形。盒体顶部与内部的固定柱结构做了同轴度约束，预留的螺丝孔位可适配标准面板的安装尺寸，固定柱根部做了圆角加固，防止拧动面板螺丝时柱体断裂。渲染阶段采用哑光灰色工程塑料材质，还原PVC接线盒的真实质感，材质参数调整为低反光、高漫反射的属性，贴合实际电气盒的外观表现，渲染视角选取半剖展示角度，可清晰呈现盒体内部的筋位、固定柱、穿线孔的相对位置关系，直观展示内部的布线空间布局。设计过程中充分考虑暗装施工的实际需求，盒体的外部棱角均做了微小倒角处理，避免施工搬运时划伤操作人员，内部空间的尺寸预留满足多股线缆盘接、接线端子放置的空间要求，整体结构无冗余设计，每一处结构都服务于电气接线、暗装固定、面板适配的实际功能，符合民用电气安装配件的通用设计标准，可直接用于相关电气配件的结构参考、安装模拟以及教学演示使用。
