可改变转轴方向的万向接头结构设计

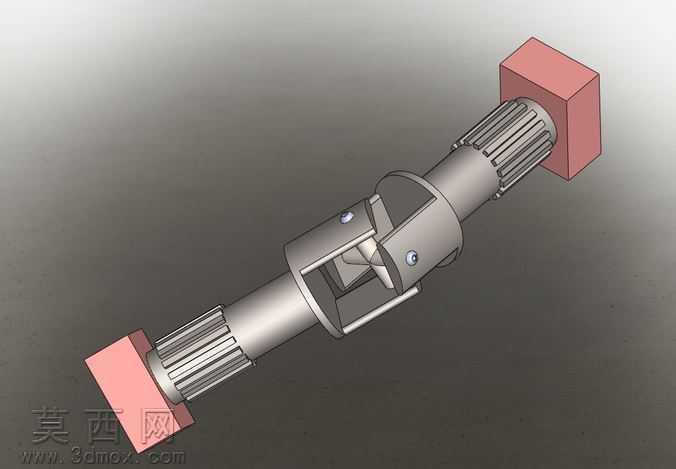

本作品为可改变旋转轴传动方向的万向接头三维建模作品，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定接头两端的轴段配合尺寸、中间十字铰接结构的中心距核心参数，再逐步拆分各个零件进行独立建模，最终完成整体装配与干涉校验。模型两端设计为带外花键的轴段结构，花键齿形参数符合通用传动件配合标准，可与配套的花键套实现稳定的周向传动，避免传动过程中出现打滑、周向窜动的问题；轴段末端设置方形定位块结构，可在装配时实现轴向定位，也可作为扭矩输入输出的辅助连接结构，适配不同的安装场景。中间铰接部分采用十字轴式万向传动结构，十字轴与两端叉形架的配合位置设计有销轴定位结构，销轴与叉形架采用过盈配合设计，与十字轴轴段采用间隙配合，保证铰接部位可灵活转动，同时避免传动过程中销轴脱出；叉形架与两端轴段采用一体化建模设计，保证结构强度的同时减少装配零件数量，降低后续加工的装配难度。渲染阶段采用金属材质赋予整体结构，轴段表面设置哑光金属质感，铰接部位的销轴设置高亮金属质感区分不同配合面，背景采用渐变灰色突出主体结构，渲染角度选择斜向等轴测视角，可同时展现两端花键轴段、中间铰接结构、方形定位块的全部结构特征，清晰呈现万向接头的角度补偿原理。设计过程中重点校验了铰接部位的转动角度范围，确保该万向接头可实现两轴存在一定夹角情况下的连续扭矩传递，解决不同轴线转轴之间的传动连接问题，所有配合面均预留了合理的装配间隙，符合实际机械加工的公差要求，可直接用于传动机构的原理演示、装配模拟以及后续的工程图导出参考。
