卡通IP形象科罗苏克手办结构设计

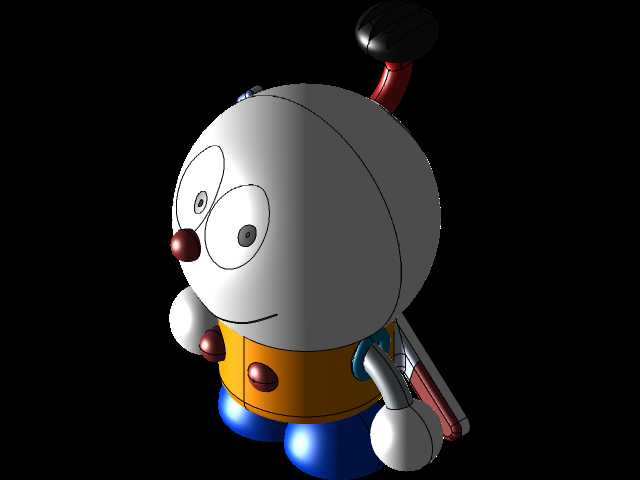

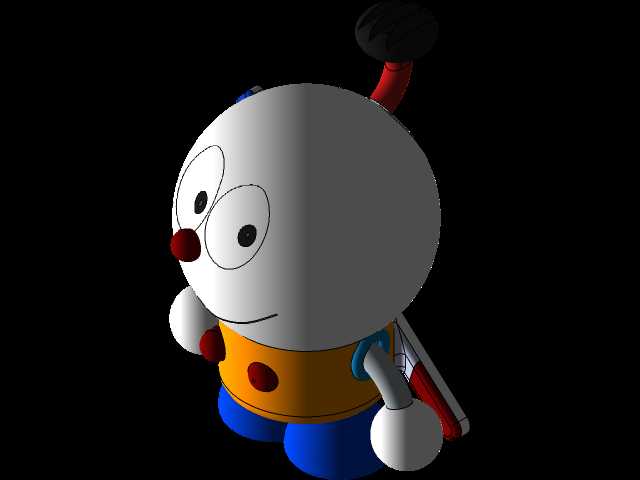

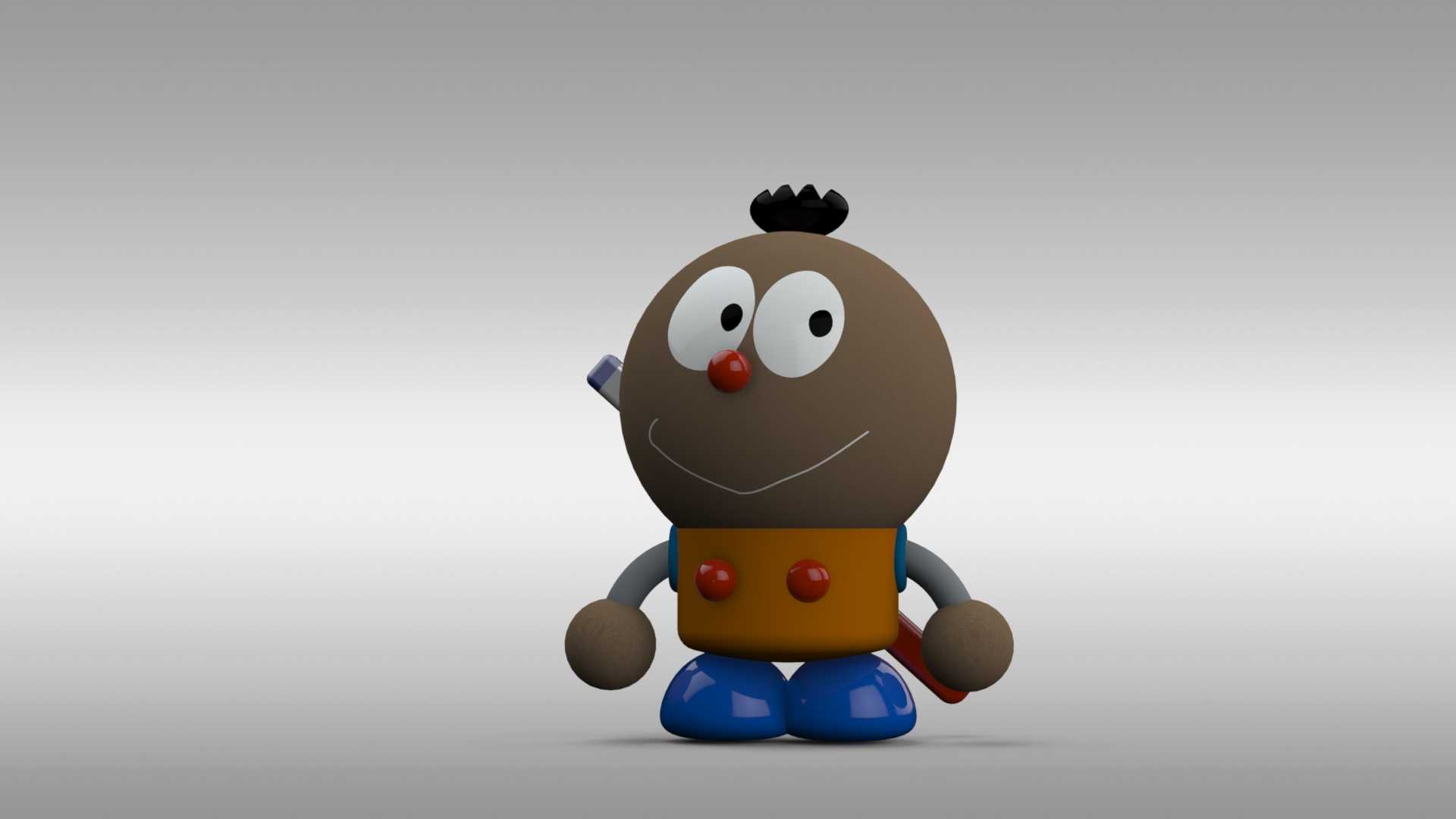

本次设计的科罗苏克卡通形象实体化结构，核心面向文创潮玩手办的量产落地需求，可直接适配注塑开模、3D打印打样、树脂翻模等多种加工场景，覆盖桌面摆件、IP联名周边、盲盒产品等多个应用方向。从结构拆分逻辑来看，整体采用模块化分件思路，将头部、躯干、上肢、下肢四个核心区域做独立拆分，各部件之间通过定位柱与卡扣结构实现装配，既满足涂装工序的分色操作需求，也能降低后期组装的对位难度，避免传统一体式手办涂装时出现的溢色、遮挡问题。头部区域做了空心薄壁处理，壁厚控制在1.8-2.2mm区间，既保证整体结构强度，也能控制成品重量，避免头重脚轻的放置稳定性问题；头顶的凸起装饰件做了圆角过渡处理，根部增加0.3mm的倒角加强筋，避免运输过程中出现磕碰断裂，面部的五官特征采用嵌入式结构设计，眼球、红鼻部位可单独做分件装配，也可根据工艺需求选择表面移印处理，适配不同成本档位的生产需求。躯干部分作为整体的承重核心，内部设计了十字交叉加强筋结构，连接上肢与下肢的装配孔位做了同轴度公差管控，单边间隙控制在0.1mm，保证手臂转动时的阻尼感适中，不会出现松垮或卡滞问题；躯干正面的两个圆形装饰凸点，高度控制在1.2mm，边缘做R0.5的圆角处理，避免脱模时出现粘模问题，同时也能减少日常使用中的刮蹭掉漆概率。上肢结构分为大臂、手部两个独立部件，大臂与躯干连接的转轴位置做了限位结构，转动角度控制在前后各45度区间，避免过度转动导致的连接柱断裂；手部采用球形轮廓设计，壁厚均匀控制在2mm，握持的附属配件做了独立分件，通过侧面卡槽与手部实现过盈配合，无需额外粘接即可固定，也方便用户自行更换不同配件。下肢部分采用一体化脚型设计，底部做了平面度管控，整个支撑面的平面度公差控制在0.2mm以内，保证放置在水平桌面时不会出现晃动；脚面的蓝色区域做了分件卡槽，与棕色腿部结构通过卡扣连接，分模线设置在部件侧面的视觉隐蔽位置，减少后期打磨修模的工作量。从安装边界来看，整体成品的最大外轮廓尺寸控制在120mm高度范围内，最大宽度为75mm，前后深度为60mm，适配常规盲盒包装的内托尺寸，无需额外定制包装规格；各部件的拔模斜度统一设置为1.5度，深腔位置的拔模斜度加大到2度，满足注塑生产的脱模需求，所有棱角位置都做了最小R0.3的圆角处理，既符合玩具类产品的安全规范，也能避免加工过程中出现的应力集中问题。在结构验证阶段，针对连接柱的受力情况做了模拟校核，当承受10N的侧向拉力时，连接柱的最大应力为18MPa，远低于ABS材料的屈服强度，能满足日常把玩、运输过程中的受力需求；各部件的壁厚差控制在0.5mm以内，避免注塑过程中出现缩痕、气泡等外观缺陷，表面粗糙度统一设置为Ra1.6，适配后续的喷漆、电镀等表面处理工艺。针对不同的生产场景，该结构也预留了工艺调整空间，若采用光敏树脂3D打印打样，可直接取消拔模斜度，将壁厚调整为1.5mm以降低打印成本；若采用软胶材质制作解压玩具版本，可将连接结构替换为过盈软胶插接，取消内部加强筋，提升整体的捏压形变空间。
