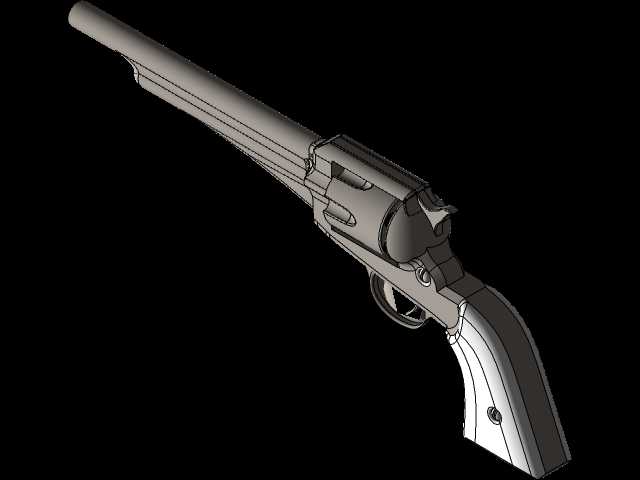

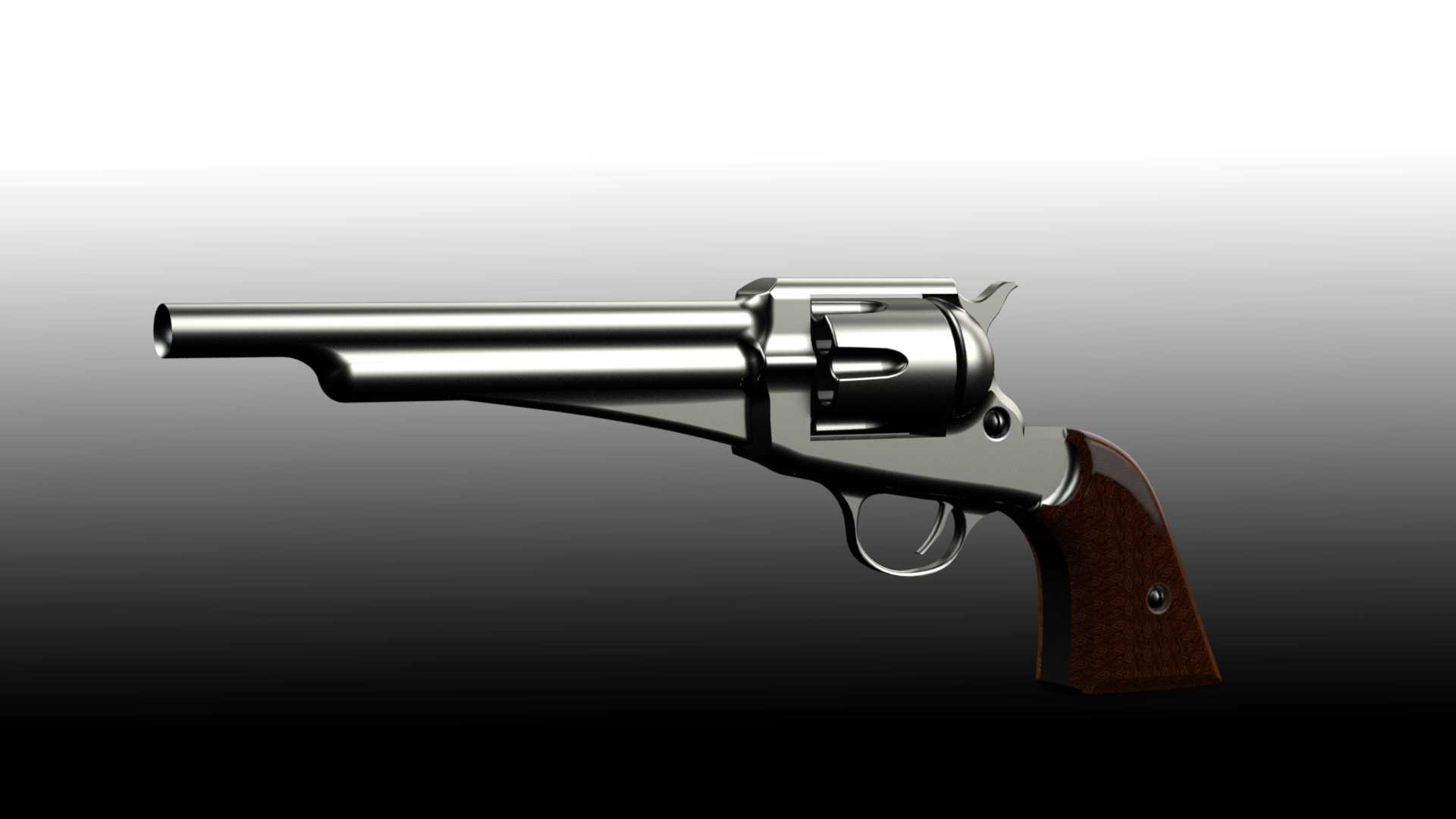

复古卡塔左轮手枪结构三维设计模型

从结构设计角度拆解这款卡塔左轮的三维模型，首先要明确这类老式转轮枪械的核心应用场景，其最初定位是19世纪中后期的单兵随身防卫武器，适配骑兵、外勤执法人员的近距离作战需求，在结构设计上完全围绕单动击发、转轮供弹的核心逻辑展开，没有冗余的附加结构。先看整体的功能特性，该模型完整还原了长枪管单动左轮的全部核心构件：长条形滑膛枪管通过螺纹与转轮座前端刚性连接，枪管内壁做了等径内孔特征，还原了老式枪械滑膛发射的结构特点，枪管尾部与转轮弹巢前端的贴合面做了0.02mm的间隙设计，既保证击发时火药燃气不会过度泄漏，又能保证转轮转动时不会与枪管尾部发生卡滞。转轮部分采用六发弹巢结构，弹巢沿圆周均匀分布六个等径弹膛，每个弹膛的内径尺寸与适配的老式金属定装弹外径匹配，弹巢中心的转轴孔与转轮座上的固定轴做间隙配合，转动阻尼通过转轴尾部的卡簧结构控制，保证每次扳动击锤时，弹巢能精准转动60度，让待击发弹膛与枪管轴线完全重合。击发机构部分，模型还原了单动左轮的经典结构：外露式击锤通过销轴固定在转轮座尾部，击锤簧采用片状弹簧结构，藏于握把内部的安装槽内，扳机通过连杆与击锤的待击卡槽配合，扣动扳机时会先释放击锤，在击锤簧的弹力作用下击锤向前回转，撞击弹膛尾部的底火位置完成击发。握把部分采用两片式木质结构，通过两个固定螺钉夹紧在转轮座尾部的握把安装座上，握把的曲面造型完全贴合人手握持的自然弧度，握把片表面做了细微的防滑纹理特征，保证握持时不会因为后坐力出现滑脱。从安装边界来看，整枪的外形尺寸严格遵循老式卡塔左轮的真实比例，枪管长度占据整枪长度的60%左右，转轮座的宽度控制在35mm以内，保证握持时食指能自然搭在扳机位置，不会因为结构过宽导致操作不便。所有构件的装配关系都做了还原：枪管与转轮座的螺纹连接深度、转轮与固定轴的配合长度、击锤与扳机的连杆行程、握把片与安装座的贴合公差，都按照真实枪械的装配要求做了特征设计，没有出现结构干涉的问题。设计思路上，这类老式左轮的结构完全服务于可靠性优先的原则，没有复杂的保险机构，所有外露构件都做了圆角过渡处理，避免携行时勾挂衣物，金属构件的外形都采用流线型设计，在保证结构强度的前提下尽可能降低整枪重量，转轮座作为核心承载构件，其壁厚在击锤安装位置、枪管连接位置都做了加厚处理，能够承受击发时的火药燃气压力，不会出现结构变形。从三维建模的角度来看，该模型的特征拆分非常清晰，每个独立构件都可以单独导出用于结构分析，比如可以单独提取转轮弹巢做静力学仿真，验证击发时弹膛的承压能力，也可以提取击发机构的连杆构件做运动仿真，验证扳机行程与击锤转动角度的匹配关系。对于枪械结构设计从业者、机械原理教学场景来说，这类完整的老式枪械结构模型能够直观展示单动转轮武器的工作逻辑，帮助理解早期轻武器的设计思路——在没有复杂加工设备的年代，如何通过简单的销轴、弹簧、连杆结构，实现供弹、待击、击发、退壳的完整动作循环，其结构上的很多设计逻辑，比如间隙配合的公差控制、承载部位的壁厚强化、操作件的人机工程设计，至今依然在小型手持机械产品的设计中被沿用。
