家用豪华三厢轿车外观结构三维数模

做汽车外观结构数模的这些年，接触过不少乘用车型的逆向与正向开发项目，这次的三厢豪华轿车模型，在曲面光顺性和结构边界的把控上，能看出建模时是贴合量产车开发逻辑来做的。先从实际应用场景说，这类数模最常用在整车造型评审阶段，油泥模型扫描后的数据重构环节，也可以作为高校汽车设计专业的曲面建模教学案例，还能给汽车改装行业做外观套件开发的基准参考，不用从零开始搭建基础车身曲面，能省不少前期基准对齐的时间。

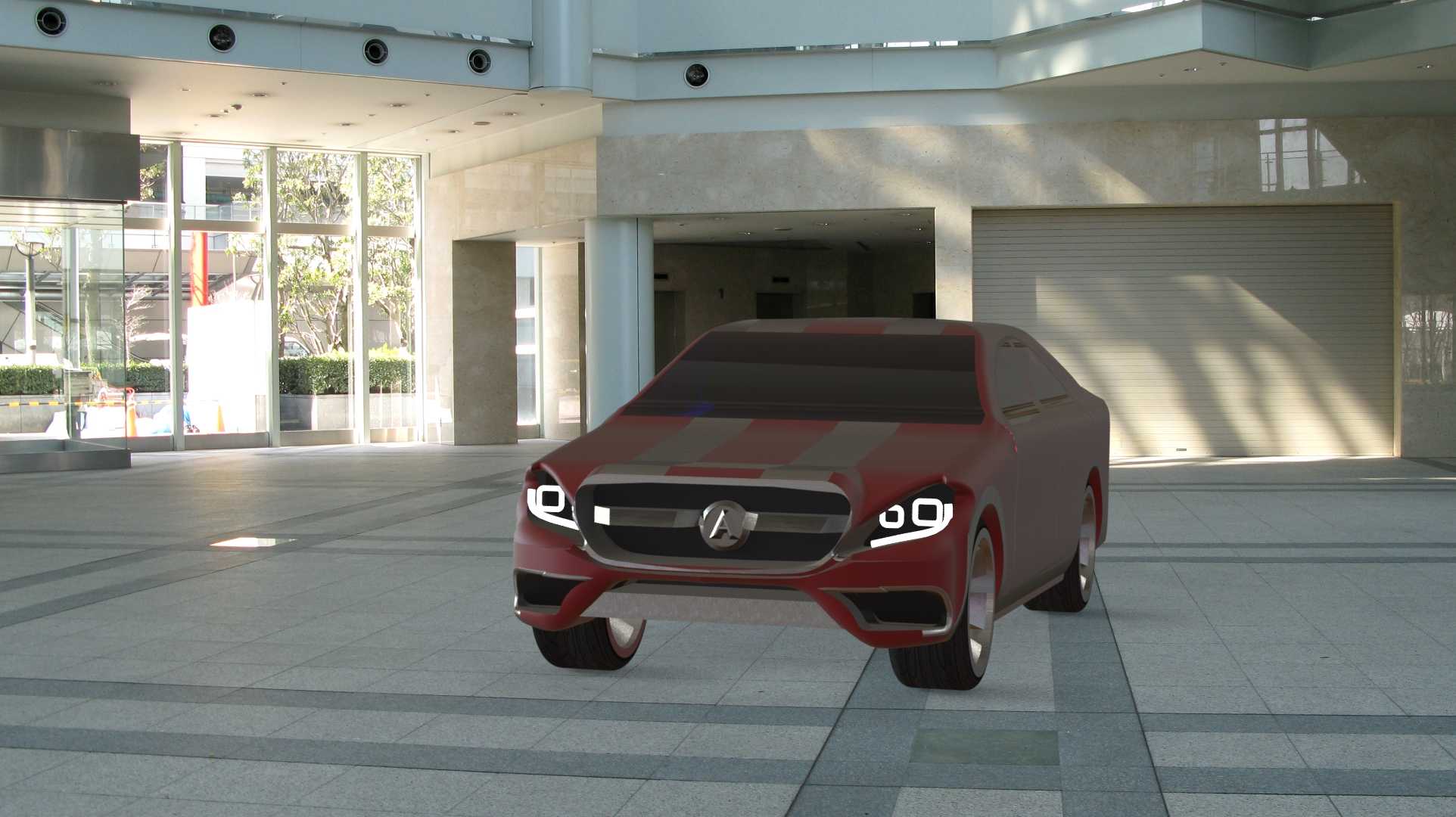

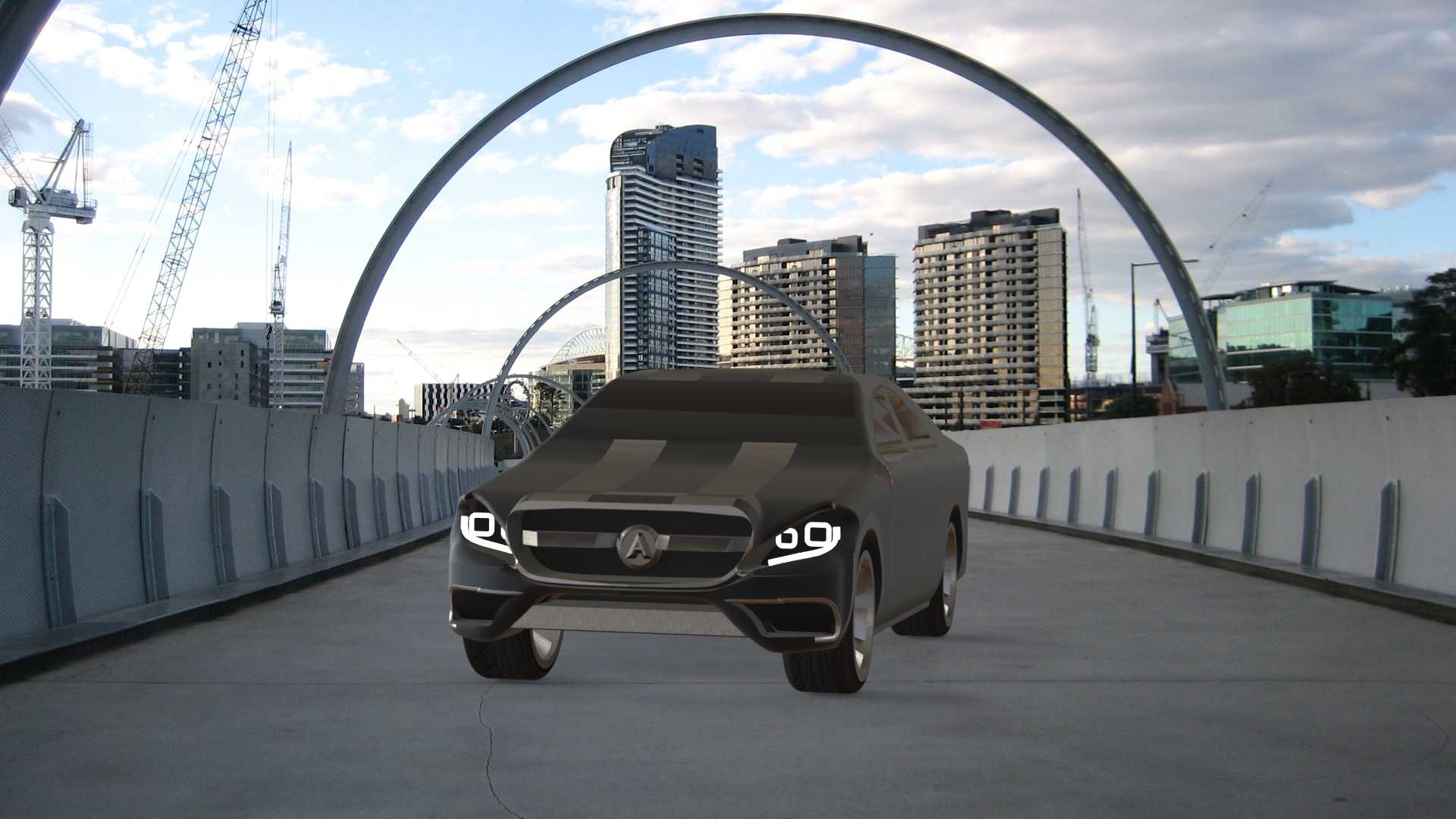

从设计思路来看，整车采用了后驱豪华车常见的短前悬长轴距比例，前脸的大灯组做了不规则多边形的切角处理，和中网格栅的镀铬饰条做了视觉上的连贯衔接，这种设计在量产车上能有效拉伸车头的视觉宽度，降低整车的视觉重心。建模时前脸的曲面过渡做了连续的G2曲率处理，引擎盖的筋线从A柱下方一直延伸到格栅上沿，没有出现曲面断差，这一点在做渲染或者3D打印验证模型的时候，不会出现反光断层的问题，符合A级曲面的建模要求。

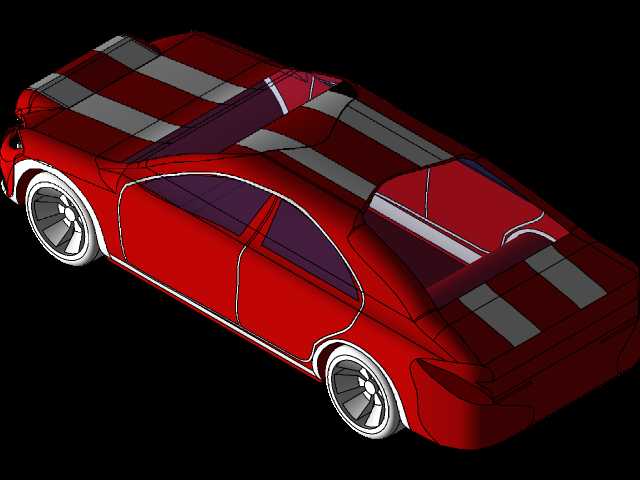

车身侧面的腰线采用了贯穿式设计，从前翼子板一直延伸到尾灯组位置，侧裙位置做了内凹的曲面处理，行驶过程中能优化车侧的气流走向，减少乱流对车身稳定性的影响。车门的分缝位置在数模里做了均匀的3mm间隙预留，这和量产车的安装间隙要求一致，后期如果做开闭件的结构细化，直接在现有分缝基础上添加铰链、密封件的结构就行，不用重新调整曲面边界。车窗的边框做了窄边处理，建模时预留了玻璃升降的安装空间，B柱的位置做了隐藏式的曲面处理，和侧窗玻璃的曲率保持一致，能降低风阻系数。

尾部的造型做了轻微的上翘鸭尾设计，这种结构在高速行驶时能提供一定的下压力，提升后轮的抓地力。后保险杠的下方做了双边共两出的排气装饰槽，数模里预留了后雷达、倒车影像摄像头的安装孔位，位置和量产车的布置逻辑一致，都是在保险杠的居中位置以及两侧距离边角400mm左右的位置，符合倒车雷达的探测范围要求。

尺寸边界方面，按照常规豪华C级车的比例推算，整车长度控制在5米左右，轴距在3米上下，前轮距1620mm，后轮距1630mm，整车高度1480mm，这些尺寸边界在建模时都做了约束，轮拱的位置预留了20寸轮毂的安装空间，轮胎和轮拱之间的间隙保持在四指左右，也就是大概70mm的距离，既满足悬架跳动的行程要求，也不会让车身显得过高。底盘的位置做了平整化的曲面处理，预留了发动机舱、乘员舱、行李舱的空间边界，后期如果要细化底盘结构，比如添加悬架、排气、油箱这些部件，现有模型的底部曲面可以直接作为安装基准，不用重新校核离地间隙，整车最小离地间隙控制在150mm左右，符合家用轿车的通过性要求，能应对大部分城市道路以及非铺装路面的通行需求。

在功能特性的还原上，数模里的外后视镜做了安装基座的预留，位置在A柱下方的三角窗位置，这个位置的视野盲区最小，符合人机工程学的要求。前后大灯的内部结构虽然没有做细化，但外轮廓的安装面做了平整处理，后期添加灯组内部结构的时候，能直接贴合安装面做定位，不用重新调整配合间隙。油箱盖的位置做在了车身左后侧的翼子板上，和大部分乘用车型的布置位置一致，预留了油箱盖的开合间隙，方便后期做铰链结构的细化。

做这类汽车外观数模的时候，最容易出问题的就是曲面的连续性，很多新手建模的时候容易在翼子板和车门的衔接位置、引擎盖和翼子板的分缝位置出现曲率不连续的问题，这个模型在这些过渡位置的曲面处理都比较到位，用曲率分析工具检查的话，没有出现明显的曲率突变，不管是做渲染出图，还是做3D打印的实体模型，都能得到比较顺滑的外观效果。另外在安装边界的处理上，所有外覆盖件的分缝都保持了均匀的间隙，没有出现宽窄不一的情况，这一点对于后续做结构细化来说非常重要，能减少很多后期调整曲面的工作量。
