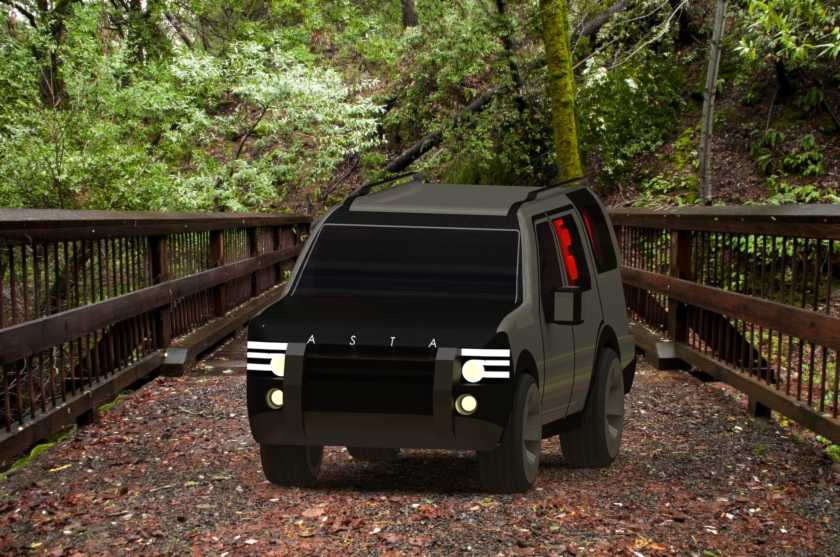

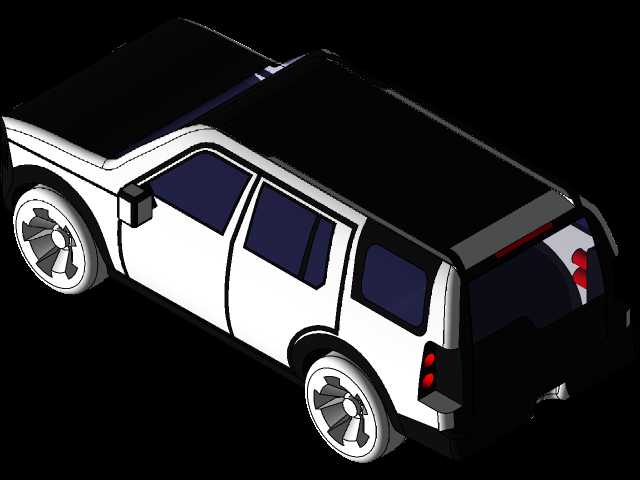

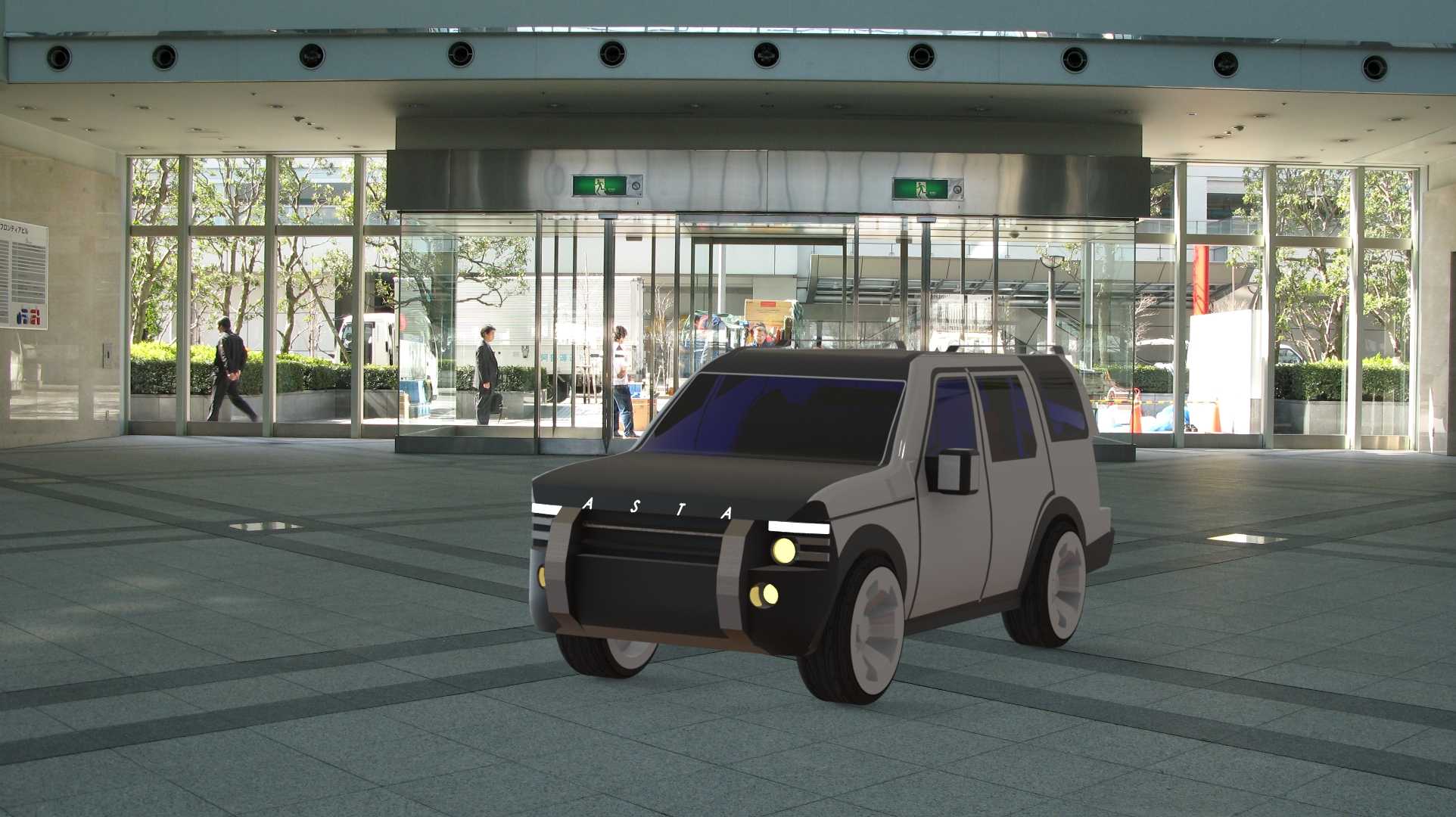

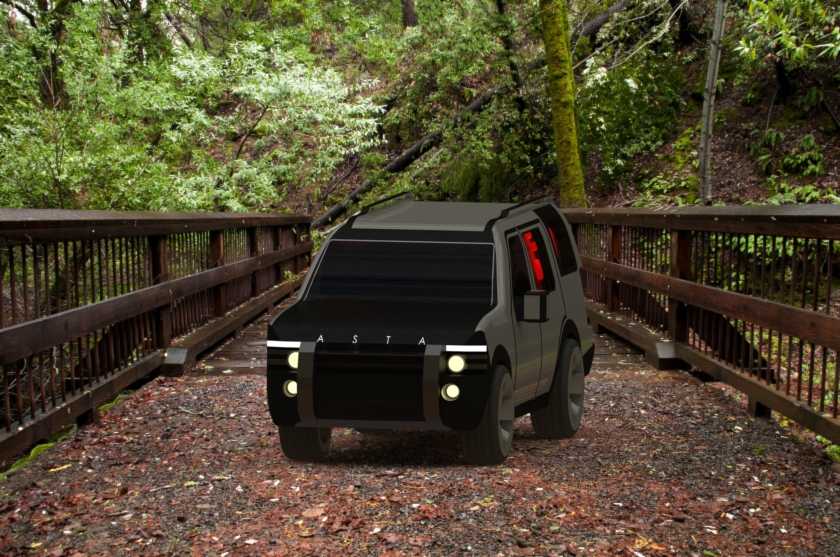

硬派越野SUV整车外观结构三维建模

本次构建的硬派越野乘用车型三维模型，核心面向整车造型验证、外饰件匹配校核、改装方案预演等工程场景，在前期方案迭代阶段可直接用于总布置边界校验，避免后期开模阶段出现结构干涉问题。从实际使用场景出发，这类硬派车型主要适配非铺装路面通行、户外穿越、复杂地形通勤等需求，因此建模过程中优先还原了整车的通过性相关结构边界：前脸部分保留了突出的前防护杠结构，该结构在实际装车中可承担低速碰撞缓冲、外置辅助灯安装、绞盘固定基座的功能，建模时特意预留了防护杠与前纵梁连接的安装点位空间，匹配实车的安装孔位布局逻辑，方便后续改装结构的直接适配。车身侧面采用了方正的厢式造型设计，这种设计思路并非单纯追求视觉硬派风格，而是从实用角度出发，最大化车内乘员头部空间与后备箱储物容积，同时平直的车顶线条也为后期加装车顶行李架、车顶帐篷、辅助探照灯等户外装备预留了平整的安装基准面，建模时还原了车顶两侧的预埋安装槽结构，匹配量产车型的加装接口规范。轮拱部分做了突出的宽体包覆设计，一方面可以容纳大尺寸越野轮胎的跳动行程，避免极限转向或悬架压缩时轮胎与轮拱发生剐蹭，另一方面也能阻挡泥泞路面行驶时车轮带起的泥水飞溅到车身侧面，降低外饰件的清洁维护成本。前脸的灯组布局做了分层设计，上方主灯组负责常规道路行驶的远近光照明，下方辅助灯组则针对越野场景的近距离宽幅照明做了位置优化，建模时还原了灯组与前保险杠的安装配合间隙，符合量产车的装配公差要求。外后视镜采用了突出于车门的安装布局，这种设计可以减少A柱区域的视觉盲区，提升复杂路况下的侧方观察视野，同时预留了后视镜电动调节、加热功能的内部走线空间，匹配乘用车型的实用配置需求。整车的外覆盖件分缝逻辑完全参考量产硬派SUV的工艺要求，车门与侧围、引擎盖与翼子板、尾门与D柱的分缝间隙控制在合理的工程公差范围内，可直接用于外饰件的冲压工艺可行性分析，验证曲面的拔模角度是否符合冲压生产要求。在尺寸边界控制上，建模时严格参考同级别硬派车型的通用尺寸规范，整车宽度控制在常规车道通行的合理范围内，避免出现超宽无法适配常规停车位的问题；接近角、离去角的角度设定匹配越野通行的需求，保证爬坡、过坎时前后保险杠不会与地面发生磕碰；轴距设定兼顾了车内乘坐空间与越野通过性，过长的轴距会提升纵向通过角的剐蹭风险，过短则会影响高速行驶的稳定性，本次建模的轴距参数平衡了两方面的使用需求。车窗部分采用了深色隐私玻璃的造型还原，同时窗框结构预留了玻璃升降的安装空间，匹配电动车窗的装配结构；车门把手采用了突出式的越野专用设计，相比隐藏式把手，在佩戴手套操作时更加便捷，也避免了低温环境下结冰卡滞的问题。前挡风玻璃的倾斜角度经过优化，在降低高速风阻的同时，保证驾驶员前方视野无遮挡，雨刮器的安装基座位置也做了还原，匹配前挡玻璃的清洁覆盖范围。轮毂造型采用了多辐式的越野专用轮毂结构，轮胎的胎壁厚度设定符合越野场景的抗冲击需求，避免低扁平比轮胎在非铺装路面容易爆胎的问题，轮胎与轮拱的间隙预留了悬架全行程跳动的空间，即使悬架拉伸到最大行程，轮胎也不会与轮拱内衬发生干涉。整车的侧面腰线采用了平直贯穿的设计，这种设计一方面可以提升车身侧面的视觉厚重感，另一方面平直的冲压曲面加工难度更低，能够降低外覆盖件的生产制造成本，减少曲面成型过程中的废品率。尾门部分采用了侧开式的结构设计，相比上掀式尾门，在挂载全尺寸备胎的情况下，侧开结构的开启力度更小，也方便在户外停车时从侧方取放后备箱物品，建模时还原了尾门铰链的安装位置与限位结构，匹配侧开尾门的转动轨迹边界，避免开启过程中与后保险杠发生干涉。
