全地形越野SUV整车外观结构三维数模

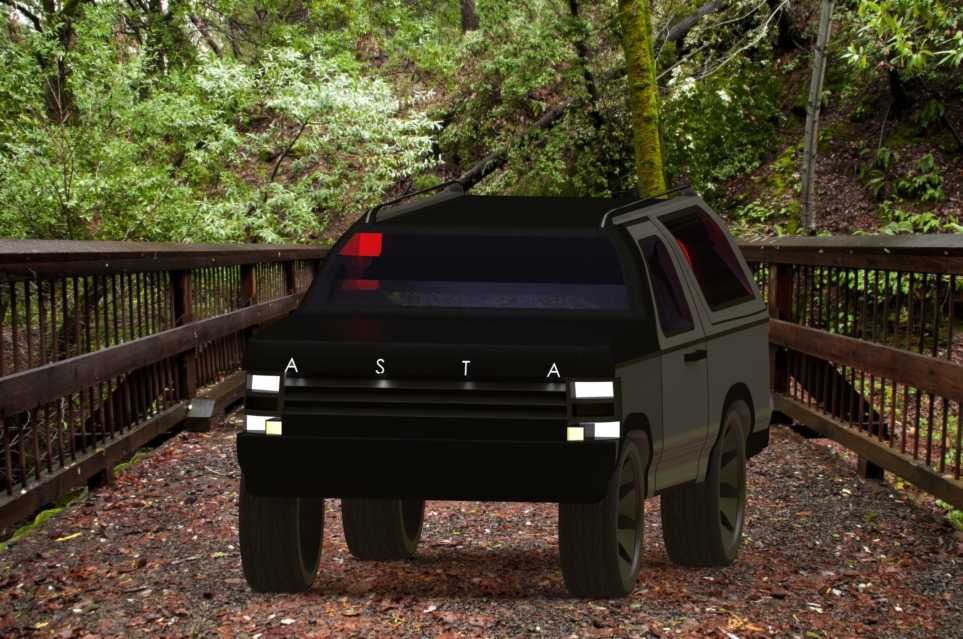

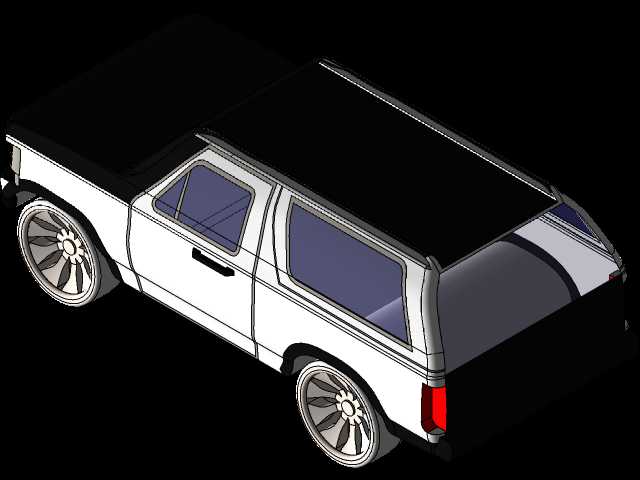

本次呈现的全地形越野乘用车辆三维数模，完整还原了硬派越野车型的整车外观结构与核心外覆盖件装配关系，可直接用于整车造型评审、外饰件改型设计、越野场景模拟演示等工程场景。从实际使用场景来看，这类硬派越野车型主要面向非铺装路面通行需求，覆盖户外越野穿越、林区作业通勤、复杂地形勤务通行等工况，设计阶段需要充分考虑非铺装路面行驶时的车身接近角、离去角、纵向通过角参数，同时兼顾外观造型的硬派视觉特征与空气动力学基础需求。数模构建过程中，首先梳理了硬派越野车型的经典比例关系：整车采用方正的厢式车身轮廓，前脸设置横向贯穿式进气格栅，格栅区域预留品牌标识安装位，两侧搭配矩形组合前灯组，灯组内部集成远近光照明、日间行车灯与转向灯功能模块，前保险杠采用突出式硬质结构设计，预留前绞盘安装位与辅助射灯安装接口，保险杠下部设置防刮护板结构，避免非铺装路面行驶时碎石磕碰损伤散热器等前部核心部件。车身侧面采用平直的腰线设计，轮拱位置设置外凸的宽体防刮轮眉，匹配大尺寸越野轮胎与多辐式铝合金轮毂，轮胎侧壁预留足够的胎壁厚度，适配低胎压越野工况下的缓冲需求；车顶设置纵向行李架安装基座，可拓展搭载车顶行李箱、辅助射灯组、户外装备固定架等附加部件，车门采用全包覆式密封结构，提升涉水行驶时的车厢密封性能，侧窗采用深色隐私玻璃配置，B柱、C柱采用黑色隐藏式设计，强化车身侧面的整体视觉连贯性。车尾部分采用上掀式尾门结构，尾门上部集成高位刹车灯，后保险杠采用与前杠呼应的硬质防刮结构，预留拖车钩安装位与后雾灯安装接口，尾灯组采用竖向布置的矩形结构，保证车尾侧面的警示可视角度。数模构建过程中严格遵循整车外饰设计的装配边界要求，所有外覆盖件之间预留均匀的装配间隙，覆盖件的分缝位置完全符合量产车型的冲压工艺可行性，避免出现无法脱模的负角结构；车身曲面构建时保证G2连续的曲面光顺度，可直接导入渲染软件生成不同场景下的展示效果图，也可作为外饰件结构设计的基础数模，进一步细化保险杠安装支架、翼子板内衬、车门密封胶条等内部结构。针对越野场景的特殊需求，数模中特意还原了车身最小离地间隙的设计参数，保证底盘部件与地面之间留有足够的通过空间，前后轮距的参数匹配宽体轮眉的外凸尺寸，避免大角度转向时轮胎与轮眉发生运动干涉；前脸进气格栅的通风面积经过核算，可满足大排量发动机在低速越野工况下的散热通风需求，灯组的安装位置避开了前部碰撞易损伤区域，降低轻度越野时灯组破损的维修成本。从建模逻辑来看，整个数模采用自顶向下的设计思路，首先搭建整车的基准坐标系与总布置参数线框，确定前后悬长度、轴距、轮距、车高、车宽等核心硬点参数，再基于硬点逐步构建各个外覆盖件的曲面特征，每个部件单独建立零件层级，保留完整的特征建模历史，方便后续设计迭代时直接修改对应参数调整造型。比如需要调整前脸格栅的造型时，可直接修改格栅特征的草图参数，无需重构整个前脸曲面；需要更换不同样式的轮毂时，可直接替换轮毂零件文件，整车的装配关系不会发生错乱。数模中还还原了车辆的外饰细节特征，包括车门把手的安装位置、外后视镜的造型轮廓、前风挡雨刮的隐藏式安装位、车顶天线的布置位置等，这些细节特征保证了数模的写实度，可直接用于产品宣传动画制作、驾驶模拟场景搭建、整车装配教学演示等场景。不同于普通城市SUV的数模设计，这个硬派越野车型的数模特意强化了车身覆盖件的棱角特征，没有采用过多圆润的曲面过渡，既符合硬派越野车型的视觉定位，也能降低外覆盖件冲压成型时的工艺难度，同时减少越野时树枝等障碍物刮擦车身造成的漆面损伤面积。在实际工程应用中，这个数模还可作为越野改装的基础载体，在现有数模基础上加装涉水喉、前防撞杠、侧脚踏、后备胎支架等改装部件，提前验证改装部件与原车结构的装配匹配度，避免实车改装时出现干涉问题，大幅降低改装方案的验证成本。
