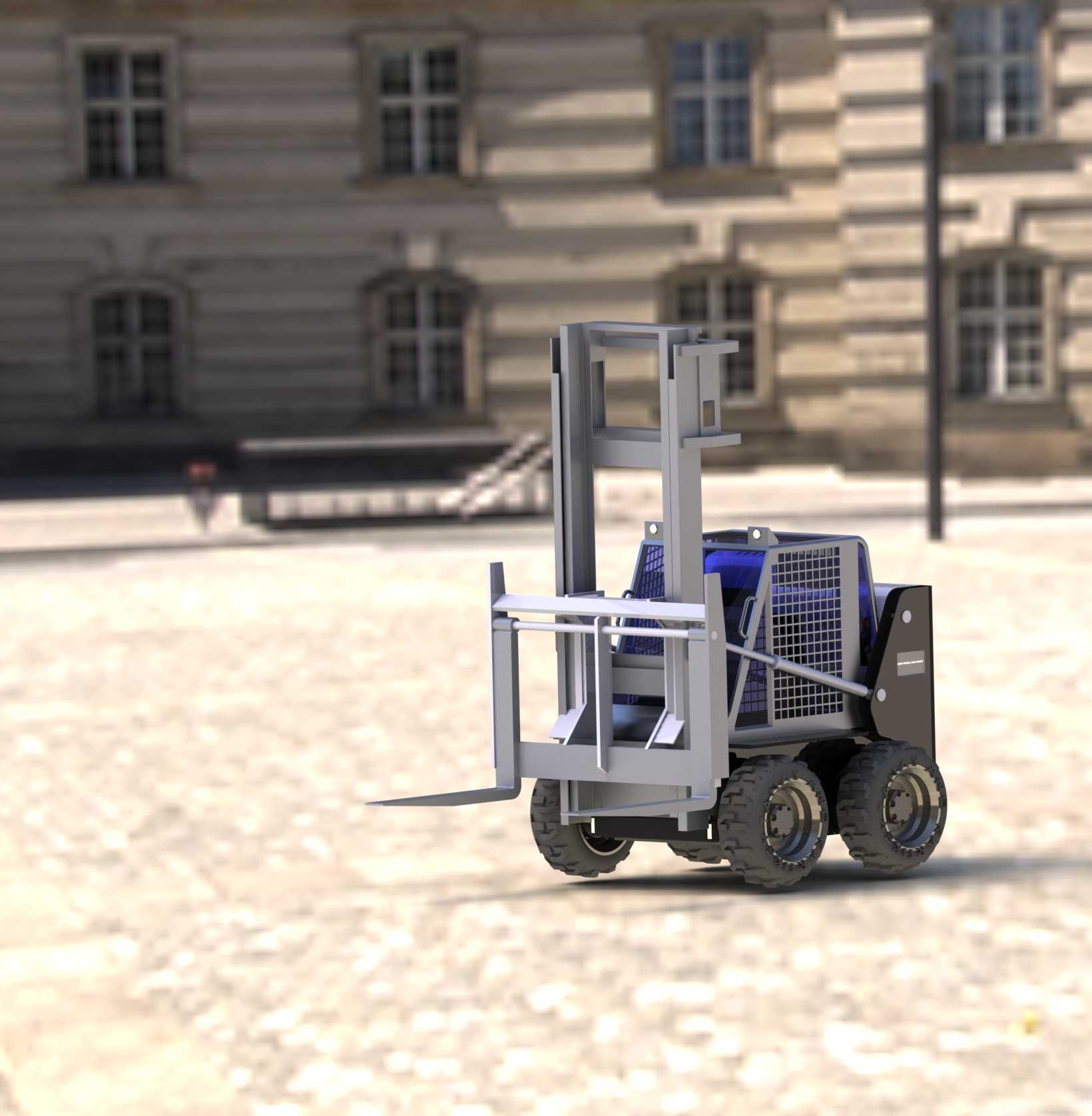

窄通道平衡重式仓储搬运叉车结构

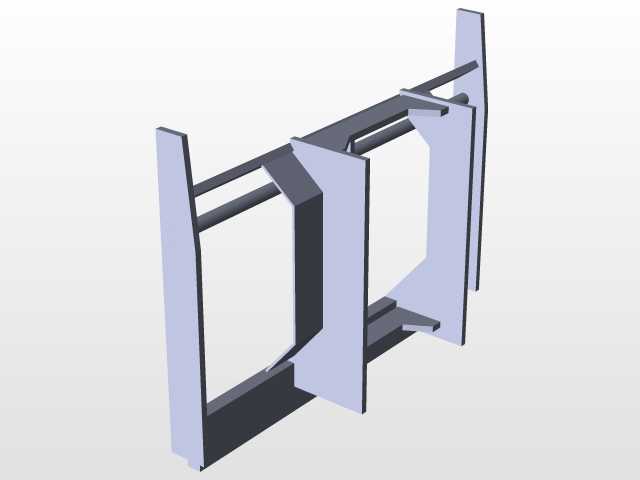

　　这款叉车的三维结构设计，首先要匹配厂内仓储作业的核心场景，尤其是货架排布密集、通道预留宽度有限的平库与高架库区域，日常作业中需要兼顾托盘货物的水平转运与垂直堆垛需求，不需要额外的支撑腿结构，就能在作业时通过尾部的配重块平衡前部载荷的倾覆力矩，这也是平衡重式叉车区别于堆垛车、前移式叉车的核心特征，在不需要额外预留支腿伸入货架底部空间的前提下，就能完成标准托盘的取放作业，适配市面上绝大多数的平置货架与川字底、田字底托盘，不需要对现有仓储货架做额外改造就能直接投入使用。从功能特性来看，这款叉车的起升门架采用两级嵌套的槽钢导轨结构，内部搭配起升油缸与链条传动组件，自由起升阶段不会额外增加门架整体高度，能够在仓库入口、电梯轿厢、

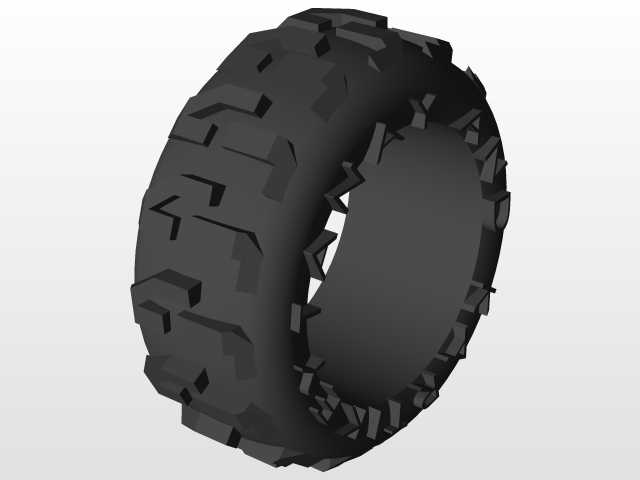

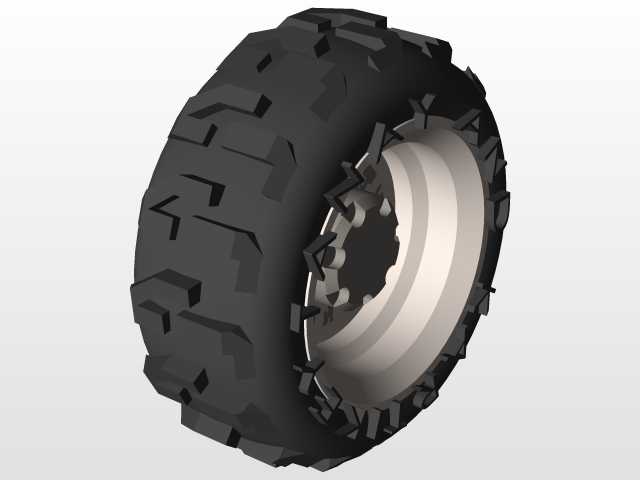

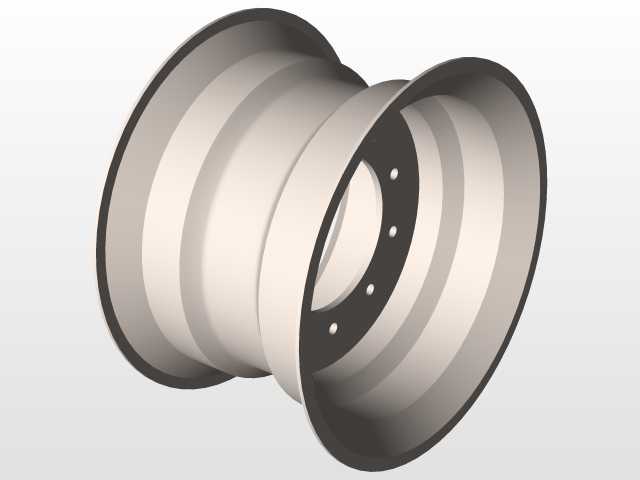

　　低矮作业顶棚这类净空高度有限的区域完成第一层货架的货物堆取，不会因为门架起升时顶部超出设备总高而刮蹭顶棚管线或者建筑结构。门架前部的货叉采用标准挂钩式安装结构，可以根据托盘的实际规格调整两叉之间的间距，适配不同尺寸的载荷单元，货叉根部的挡货架采用格栅式焊接结构，既能够阻挡高位取放时货物向后滑移磕碰门架结构，也不会遮挡操作人员的前方作业视野，减少堆垛对位时的视觉盲区。行走部分采用四轮布局，两个前轮为驱动承重轮，搭配大尺寸深花纹橡胶轮胎，后轮为转向轮，转向角度可以达到接近八十度，最小转弯半径控制在同吨位级别叉车的常规区间内，能够在三米左右宽度的通道内完成九十度直角转向取货，不需要额外预留过多的转弯冗余空间，提升仓储区域的平面利用率。设计过程中首先要确认的是载荷中心距参数，常规1-3吨级平衡重叉车的载荷中心距统一取货叉前端面往后500毫米的位置，所有的倾覆力矩计算、配重块重量匹配、门架槽钢的截面选型都要围绕这个基准点展开，避免出现额定载荷下前轮接地点倾覆力矩超出安全阈值的问题。整车的安装边界需要重点关注几个核心尺寸：首先是整车总长度，也就是货叉垂直面到车体尾部的距离，这个尺寸直接决定了作业时需要的通道宽度，设计时要在容纳下动力单元、液压油箱、配重块的前提下尽可能压缩尾部长度，减少转弯时的扫尾空间；其次是门架的闭合高度，也就是门架完全收回时的整车总高，这个尺寸需要匹配常规仓库的防火卷帘门、货梯入口的净空高度，确保设备能够在厂区不同区域之间自由转运；

　　还有护顶架的安装高度，需要满足操作人员站立操作时的头部安全余量，同时不能超出常规厂区限高要求，护顶架采用型钢焊接框架结构，顶部铺设冲孔钢板，既能够防止上方坠物伤到操作人员，也不会遮挡顶部的照明视线。液压系统的布局采用集中式阀组安装，将起升、倾斜、转向的控制阀组统一布置在车体中部的维护舱内，日常检修时不需要拆解过多的覆盖件就能完成压力调整与密封件更换，倾斜油缸布置在门架中部与车体前支架的铰接点上，能够带动门架完成前后各六度左右的倾斜动作，带货行驶时门架后倾可以让货物重心靠后，提升行驶过程中的稳定性，取放货时门架前倾能够让货叉水平顺利插入托盘底部，不需要额外调整整车停靠位置。动力舱的布置预留了蓄电池或者内燃机的安装空间，

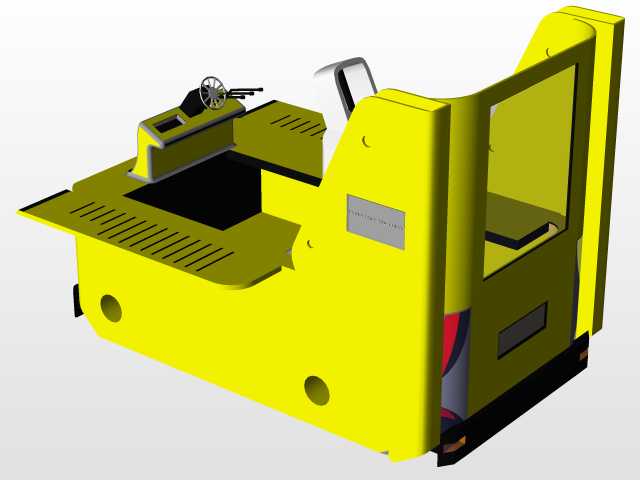

　　可以根据不同厂区的作业需求选配动力单元，电瓶款适用于室内仓储的低噪音、零排放作业场景，内燃款适用于室外货场、坡道较多的重载作业场景，两种动力配置的车体安装接口完全通用，不需要重新设计车架结构就能完成配置切换。车架部分采用厚钢板焊接的箱型结构，前部的驱动轮安装座、中部的铰接支座、尾部的配重安装面都在焊接后做整体时效处理，减少焊接应力带来的结构变形，所有的铰接点都采用自润滑轴承配合钢套结构，日常作业中不需要频繁加注润滑脂就能保证转动顺畅，降低后期维护的工作量。操作区域的踏板、操纵手柄的布置都按照人机工程尺寸设计，操作人员站在操作平台上时，手部自然下垂就能碰到所有的操纵杆，不需要过度前倾或者侧身就能完成所有作业动作，长时间作业也不容易产生疲劳感。
