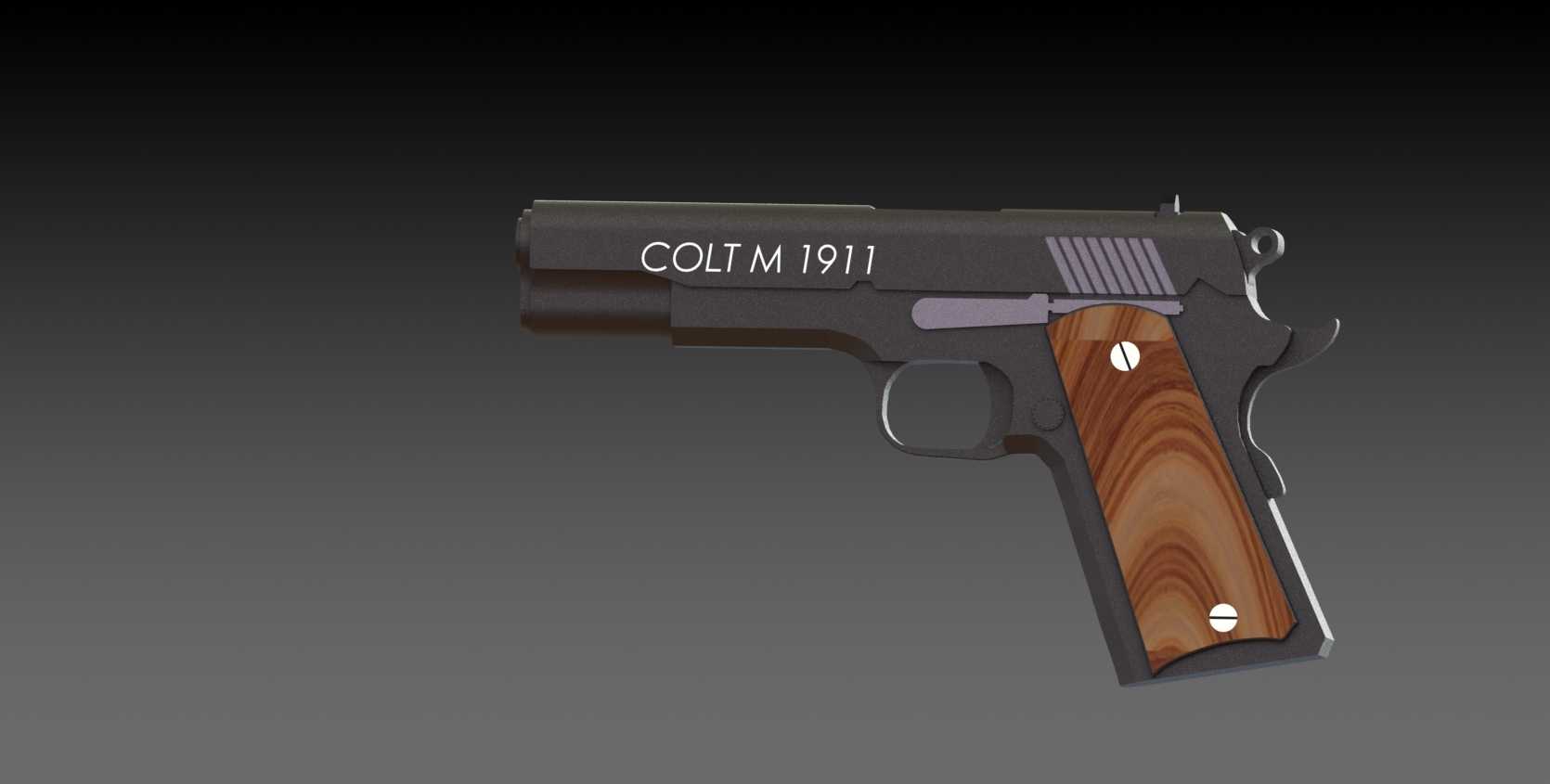

柯尔特M1911手枪结构三维数模

做轻武器相关结构设计时，M1911的结构参考价值极高，这套三维数模完整还原了整枪的装配关系，从套筒、枪管、套筒座到内部的击针、阻铁、握把保险、弹匣卡笋都做了分件建模，没有做合并简化，做结构拆解演示或者原理验证都能直接用。从实际应用场景来说，这类结构数模一方面可以用于轻武器科普教学的结构演示，拆解后能直观展示枪管短后坐自动原理的整个运动过程，比平面示意图的展示效果好很多；另一方面也能给影视道具、仿真训练器材的结构设计提供尺寸参考，尤其是做1:1比例的训练教具时，各部件的配合间隙、运动行程都能直接从数模里提取参考值，不用反复测绘实物。

设计思路上完全遵循原枪的结构逻辑，套筒部分做了防滑纹的细节还原，前后的防滑齿间距、深度都和实物一致，套筒上的铭文位置也做了对应，没有做夸张的艺术化修改。握把部分采用了木质纹理的贴片设计，贴片上的固定螺钉位置、保险凹陷的让位结构都做了准确还原，握把的弧度贴合手型的人机工程设计也完整保留，握持时的贴合角度和实物一致，做握持受力分析的时候可以直接导入仿真软件使用。

从功能特性来说，数模里的各个活动部件都保留了正确的运动自由度，套筒可以沿套筒座的导轨前后滑动，扳机可以绕固定轴转动，击锤可以待击释放，弹匣可以从握把底部抽出，手动保险、握把保险的转动限位都做了准确的约束，导入三维软件后不需要重新调整配合关系就能做运动仿真，能完整演示从拉动套筒上膛、扣动扳机释放击锤、击发后套筒后坐抛壳、复进推弹入膛的整个自动循环过程。

外形尺寸方面严格按照原枪的实际尺寸建模，整枪长度、枪管长度、握把宽度、套筒高度都和实物参数一致，安装边界上，各部件的配合公差都做了合理预留，比如套筒和套筒座导轨的配合间隙、枪管和套筒的闭锁贴合面、弹匣和握把内仓的间隙都符合实际装配要求，不会出现干涉问题。内部的弹簧结构虽然做了简化示意，但安装位的尺寸、弹簧的预压长度都留足了空间，如果需要替换成详细的弹簧模型，不需要修改周边零件的尺寸就能直接装配。

做这类轻武器结构建模的时候，最容易出问题的就是闭锁机构的配合面，这套数模里枪管的闭锁凸笋和套筒内的闭锁凹槽配合位置准确，后坐时枪管的铰链摆动行程也和实际结构一致，不会出现运动过程中卡滞或者干涉的问题。另外像抽壳钩、抛壳挺的位置也都做了准确还原，抽壳钩的钩齿位置、抛壳挺的突出高度都符合原枪的设计参数，做抛壳过程仿真的时候能准确反映弹壳的抛出轨迹。对于刚接触轻武器结构设计的工程师来说，这套数模可以作为结构参考，理解枪管短后坐自动方式的布局逻辑，各个零件的受力点分布、材料选用的对应结构设计都能从数模里找到对应参考，比如套筒部分采用厚壁结构承受后坐冲击力，握把部分采用框架结构兼顾强度和减重，这些设计细节都完整保留在数模里，不需要额外查资料就能直观看到结构设计的考量。
