Q版钢铁侠头盔面罩三维结构设计

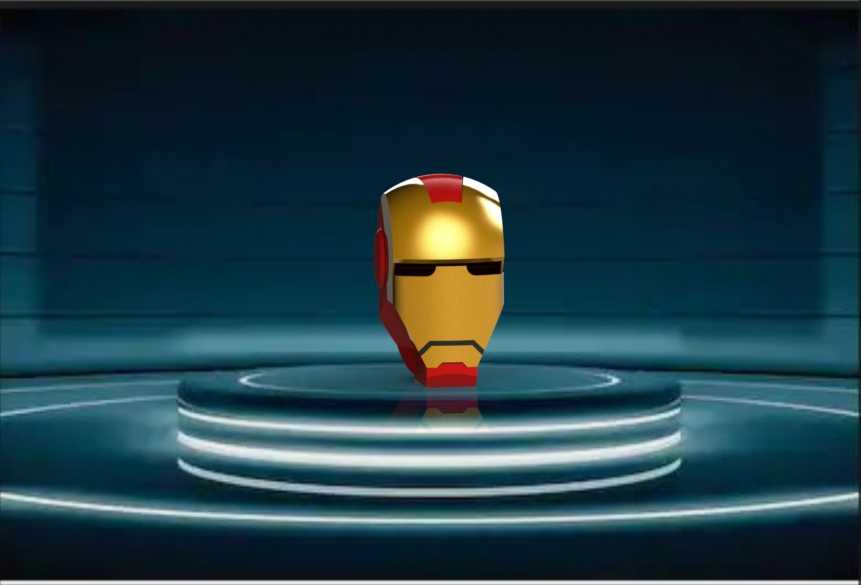

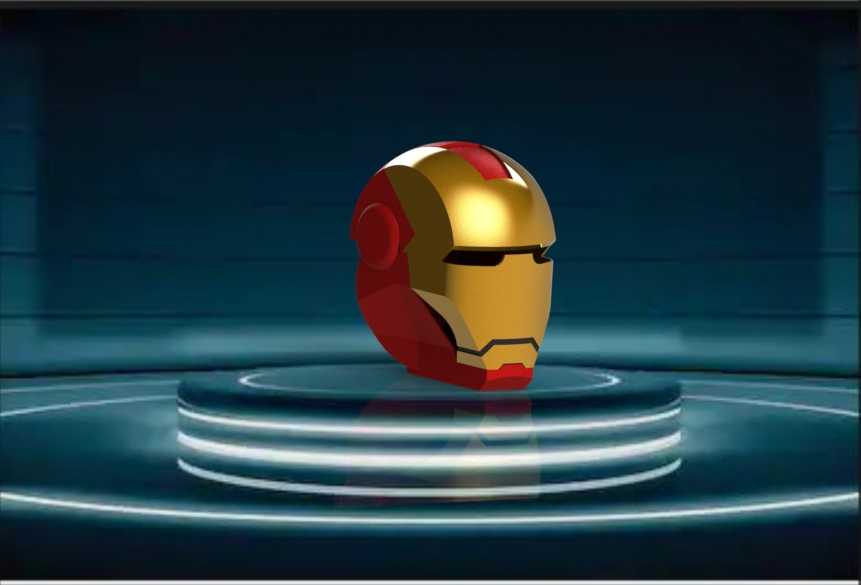

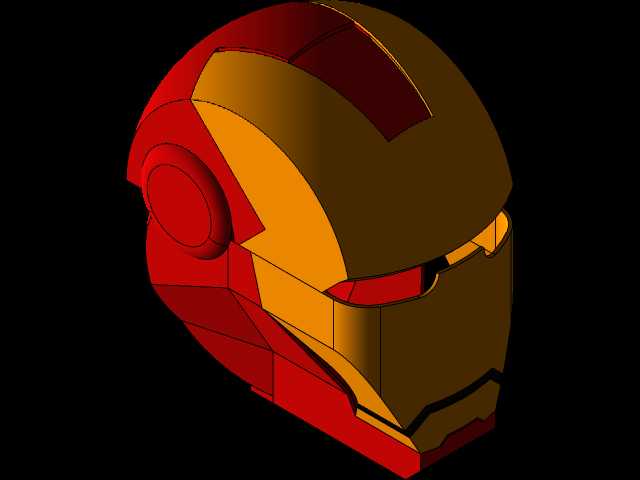

本次呈现的Q版钢铁侠头盔结构，在设计初期就锚定了文创周边、影视道具复刻、桌面装饰摆件三类核心应用场景，没有走常规1:1真人穿戴的大尺寸路线，反而刻意压缩了整体纵向高度，把面部轮廓做了圆角钝化处理，适配小批量3D打印、注塑开模的量产需求。从结构拆分逻辑来看，整个头盔分为外层面罩、内层支撑骨架、眼部透光槽三个核心模块，外层面罩的曲面过渡没有完全照搬影视原作的尖锐棱角，而是把所有R角控制在2mm以上，既避免了打印过程中出现的层纹堆积问题，也能让后续喷涂上色时漆面附着更均匀，不会在锐角位置出现流漆、积漆的瑕疵。眼部的开槽位置特意预留了1.5mm的透光件安装位，不需要额外做卡扣结构，直接通过过盈配合就能固定透光亚克力片，用户后续如果要加装LED灯组，内层骨架的空腔位置刚好能容纳纽扣电池与微型开关，不需要额外破坏外表面结构。从安装边界来看，整个头盔的底部做了直径60mm的平面安装座，和展示台的配合公差控制在0.2mm以内，既可以直接放置在平面上做静态展示，也能通过底部的M3螺纹孔固定在定制支架上，适配不同的展示场景。设计过程中特意调整了面罩红金分色区域的分界位置，把原本在侧面的分模线藏在了色彩分界处，后续量产时分件不需要额外做遮喷处理，能有效降低后处理的人工成本。曲面建模阶段全程用G2连续做曲面过渡，没有出现碎面、收敛点的问题，不管是用于CNC加工做金属质感的收藏款，还是用光敏树脂打印做上色样件，都不会出现曲面断层、反光不均的问题。考虑到部分用户会把这个结构用于cosplay的儿童穿戴道具，整个结构的壁厚统一设置为2.5mm，既保证了结构强度，不会因为轻微磕碰就出现开裂，也不会因为壁厚过大导致整体重量超标，佩戴时的颈部负担更小。内层骨架的位置特意做了10mm的缓冲层预留空间，如果要做穿戴版本，可以直接在内部粘贴海绵缓冲层，不需要额外修改主体结构。面罩的开合结构没有做复杂的铰链传动，而是采用了磁吸定位的方式，在面罩与骨架的对应位置预留了3mm的磁铁安装槽，拆装都很方便，也不会出现铰链磨损后松动的问题，对于文创类产品来说，这种结构的耐用性远高于微型铰链，后期维护成本几乎为零。整体外形的比例调整上，把头顶到下巴的纵向比例压缩了15%，脸颊位置做了外扩处理，让整体造型更偏向Q版的圆润感，和原作的硬核战斗风格形成差异化，更适配桌面摆件的审美需求，不会因为过于尖锐的造型给人压迫感。底部展示台的环形灯光槽位置，建模时就预留了走线槽，用户如果要加装发光底座，不需要额外对主体结构进行打孔改造，线路可以直接从走线槽引出，保持整体外观的完整性。整个结构的所有安装孔位都做了倒角处理，没有出现锐边，不管是加工过程中的装夹，还是后续用户的组装把玩，都不会出现划伤手的问题。从结构强度校核的角度来看，所有受力位置的壁厚都做了局部加厚，比如面罩与骨架的配合位置，壁厚加到了3mm，即使频繁拆装面罩，也不会出现连接位置断裂的问题。
