V型六缸发动机缸体结构三维设计

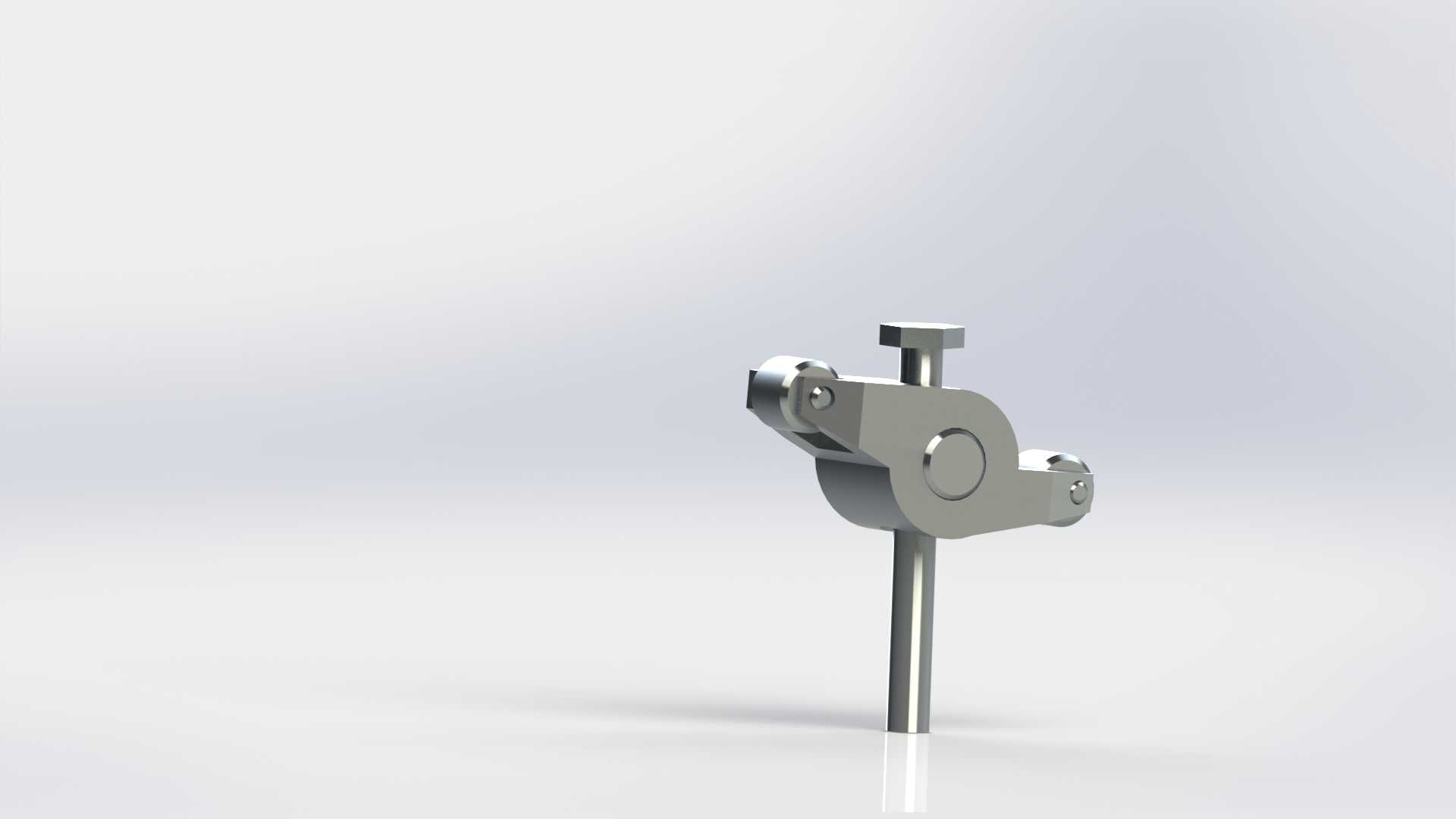

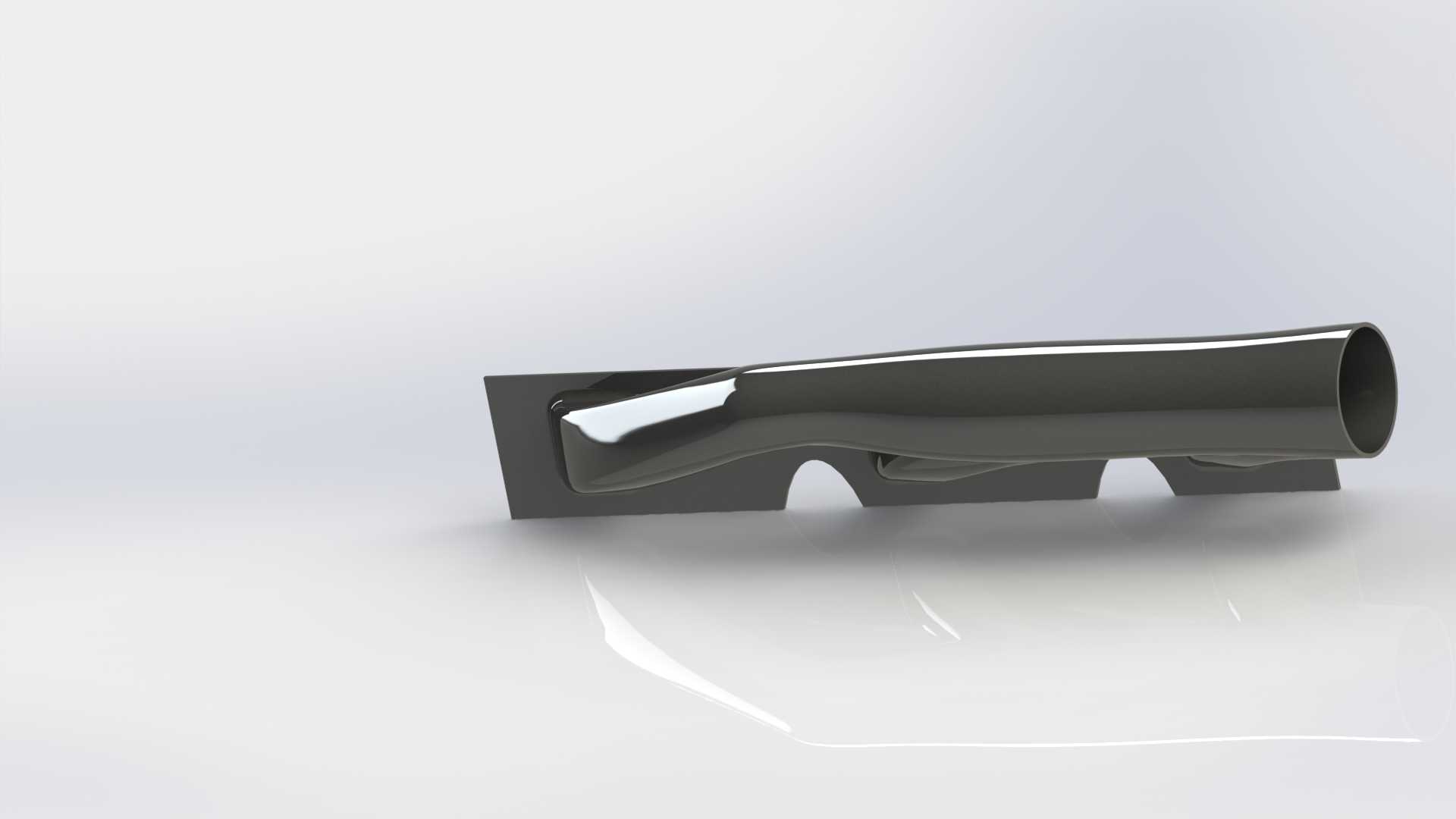

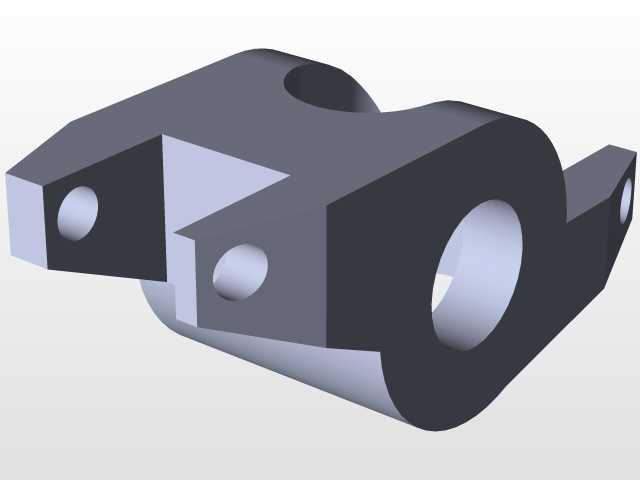

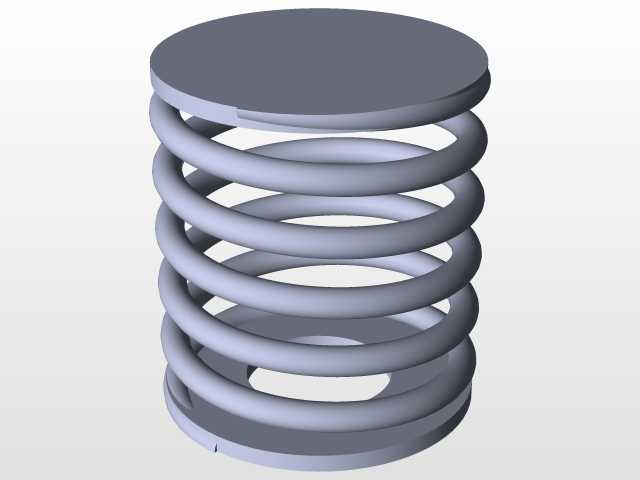

在乘用车动力总成、小型船舶动力单元、固定式发电机组的动力配套场景中，V型六缸发动机的缸体是整个动力单元的承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装点位都集成在这一核心铸件之上。不同于直列机型的狭长布局，V6缸体采用两列气缸呈60度夹角排布的结构形式，这种排布方式能在保证六缸排量基数的前提下，大幅缩短整机的轴向长度，降低动力单元在机舱内的纵向安装空间占用，同时抵消一阶往复惯性力矩，让整机运行的平顺性优于同排量直列四缸机型，也比V8机型拥有更紧凑的外形边界，适配更多前置前驱、横置动力布局的乘用车型。

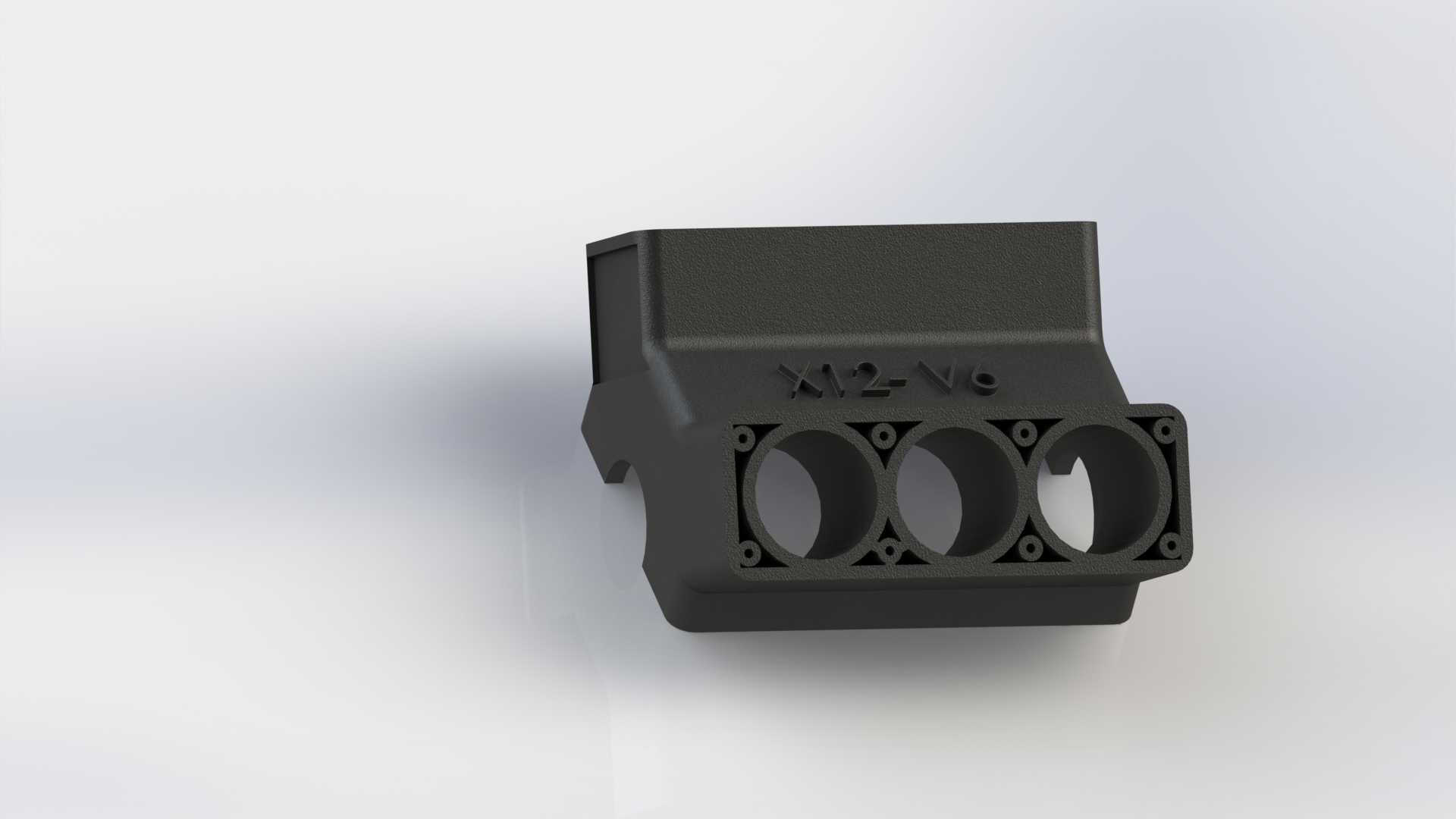

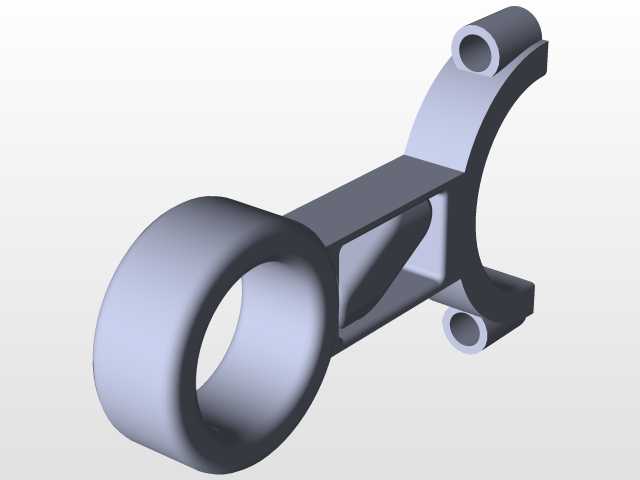

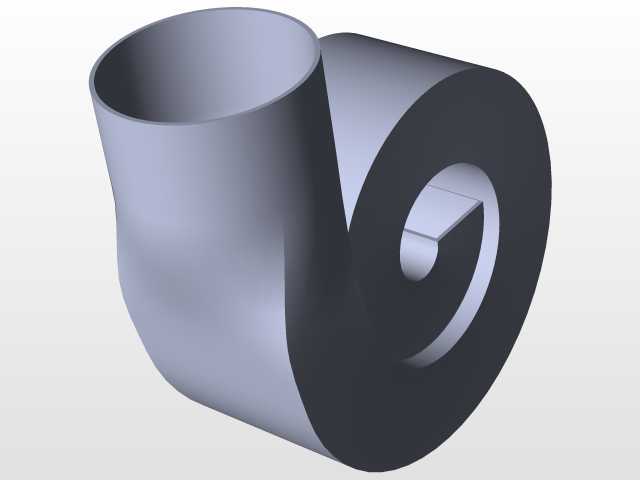

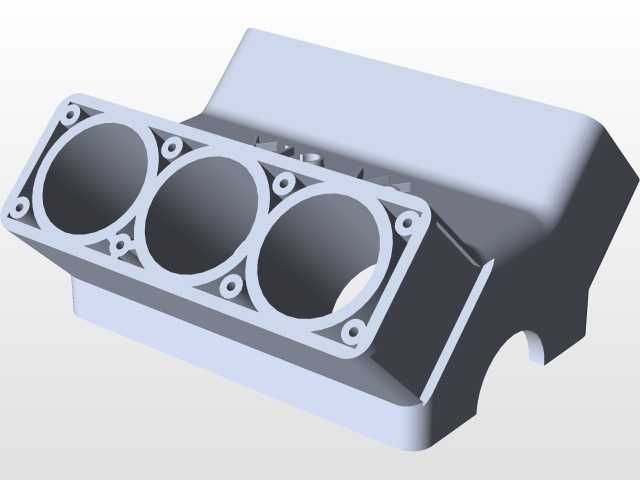

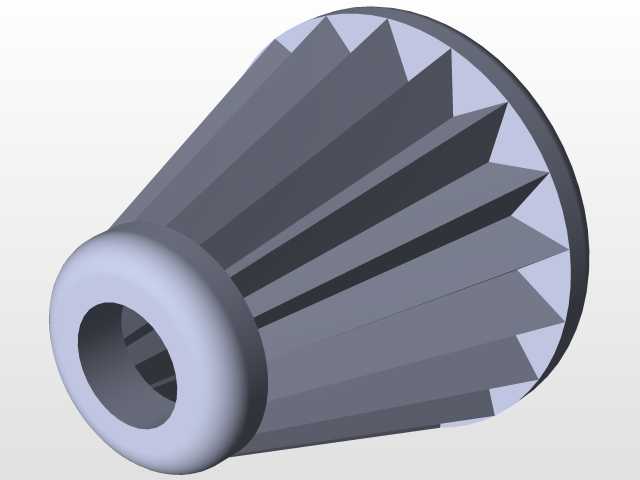

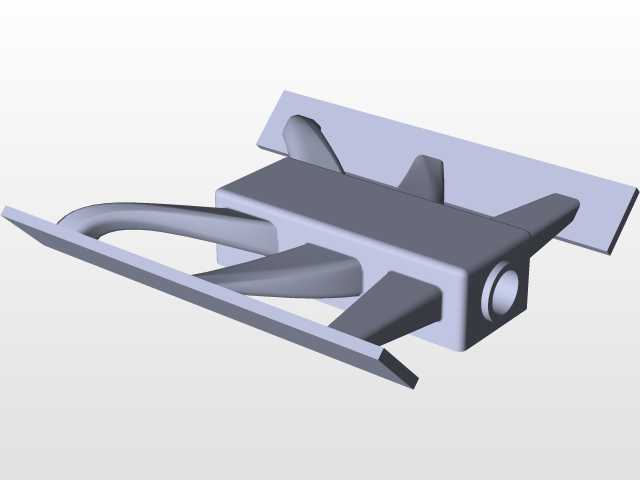

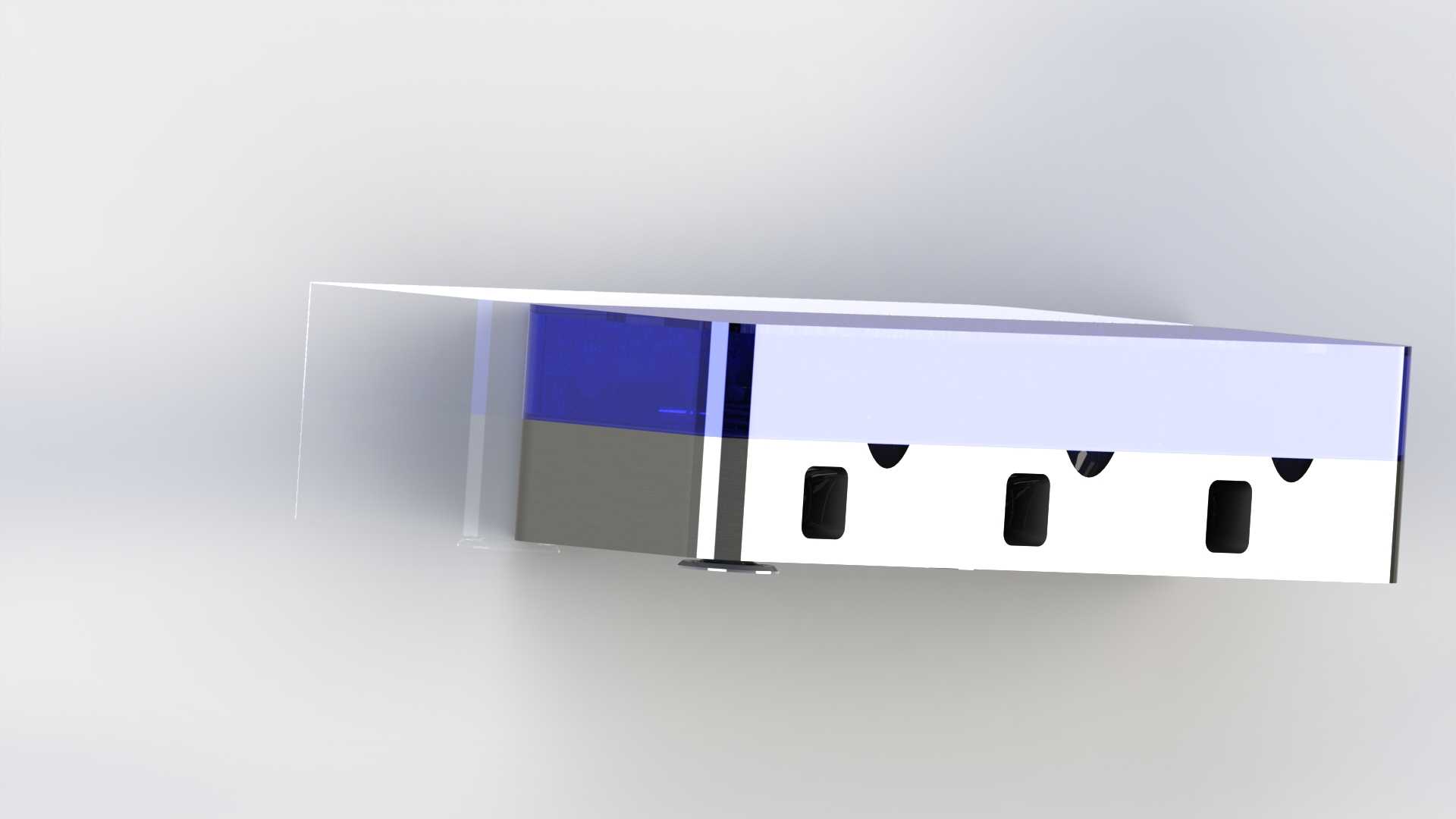

从结构功能来看，该缸体的主体分为上下两个功能分区，上部为气缸列承载区，每列集成三个独立的气缸筒安装位，缸筒周围预留了贯通的冷却水道空腔，发动机运转时冷却液会在这些空腔内循环，带走燃烧室传递到缸壁的多余热量，避免缸筒因过热出现膨胀变形，保证活塞与缸壁的配合间隙始终处于设计公差范围内。两列气缸的夹角交汇处为曲轴箱空腔，用于容纳曲轴、连杆组件，主轴承座沿曲轴轴向等距分布，每个轴承座都设计了加强筋结构与缸体侧壁连为一体，能够承受曲轴运转时传递来的爆发压力与往复惯性载荷，避免缸体在高转速工况下出现共振变形。缸体前端面预留了正时机构、水泵、机油泵的安装定位面与螺栓孔位，后端面设计了与变速器壳体连接的定位止口与连接螺孔，侧面则预留了机油滤清器、启动马达、各类传感器的安装凸台，所有安装面的平面度、螺栓孔的位置度都需要严格控制，才能保证后续附件装配的密封性与定位精度。

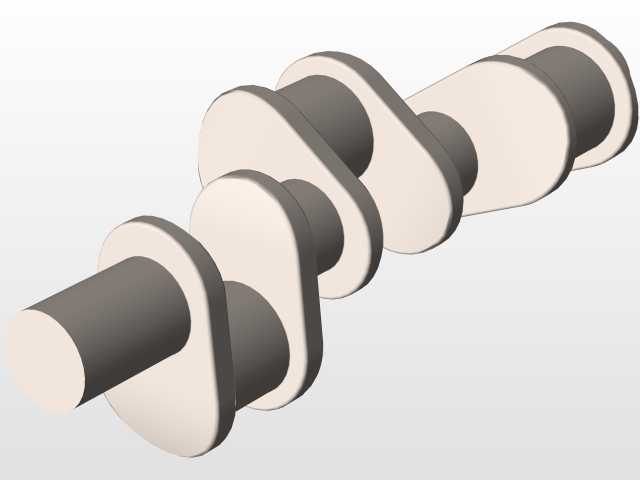

设计这类缸体时，首先要确定的是两列气缸的夹角角度，60度夹角是V6机型的最优选择，这个角度下曲轴的曲柄销每120度布置一个，不需要额外加装平衡轴就能实现惯性力的自平衡，能减少整机的振动噪声，也能简化缸体内部的加强筋布局。在壁厚设计上，缸筒外壁与水道之间的壁厚需要兼顾散热效率与结构强度，过厚会导致热量传递路径变长，冷却效率下降，过薄则会在气缸爆发压力作用下出现缸筒变形，引发活塞拉缸、密封失效等故障。主轴承座的位置需要与曲轴的主轴颈位置严格对应，轴承座的螺栓孔深度需要保证螺栓拧紧后有足够的预紧力，同时不能钻穿到冷却水道或油道内部，避免出现油水混合的故障。油道的设计采用内置钻孔的形式，主油道沿缸体纵向布置，通过分支油道将机油输送到每个主轴承座、凸轮轴轴承座位置，油道的转角处都设计了圆滑过渡，避免机油流动时出现阻力过大、局部压力损失的问题。

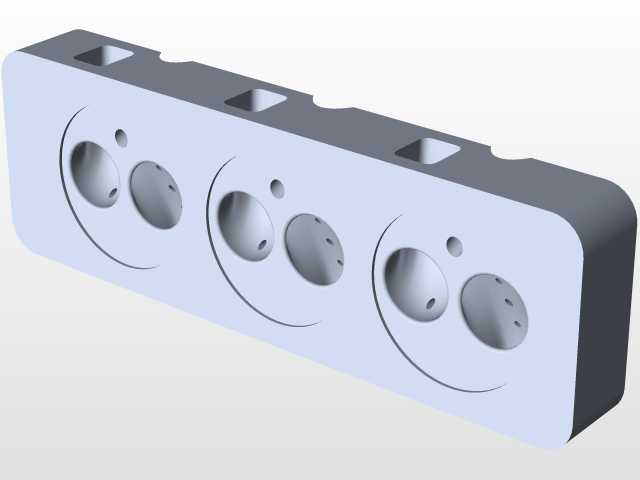

从安装边界来看，这类V6缸体的总宽度比直列六缸缸体窄约三分之一，轴向长度更短，在整车机舱布置时，横向安装的情况下可以给两侧的悬挂塔顶、转向机构留出更多布置空间，不需要额外压缩乘员舱的前围空间。缸体底部的油底壳安装面设计为平面结构，配合密封垫安装后可以储存机油，同时保证曲轴回转时不会与油底壳发生运动干涉。气缸顶面的平面度要求控制在0.05mm以内，与气缸盖装配时通过气缸垫密封燃烧室，保证压缩行程的气缸压力达到设计值。每个气缸周围的螺栓孔采用不等距分布的形式，按照从中间到两边的顺序拧紧时，可以让气缸垫的压紧力均匀分布，避免出现局部密封不严导致的漏气、漏水问题。在实际的工程应用中，这类缸体通常采用高压铸造铝合金材质，相比传统铸铁缸体能降低40%左右的自重，同时在缸筒内部镶嵌铸铁缸套，保证缸壁的耐磨性能，兼顾轻量化与使用寿命的要求。
