复古木纹风格车载中控仪表台结构设计

做车载内饰结构设计快十二年，经手的仪表台方案少说也有四十多套，这次做的复古木纹款仪表台，最初是给定制改装车项目做的结构验证件，和现在主流的搪塑软包、全触控大屏的量产方案完全是两个思路。先聊实际装车的场景，这类仪表台主要适配复古风格改装的乘用车、定制款礼宾车以及部分影视道具用车，安装边界是按照常规A级车的中控舱预留空间做的适配，横向总宽度控制在1280mm，纵向安装深度最大320mm，垂直方向高度410mm，所有安装孔位都预留了和原车防火墙、中控横梁对接的M6螺栓固定位，不需要额外切割原车钣金就能完成适配，这点是改装件设计里最核心的要求，毕竟改装场景下没人愿意动原车的受力结构。

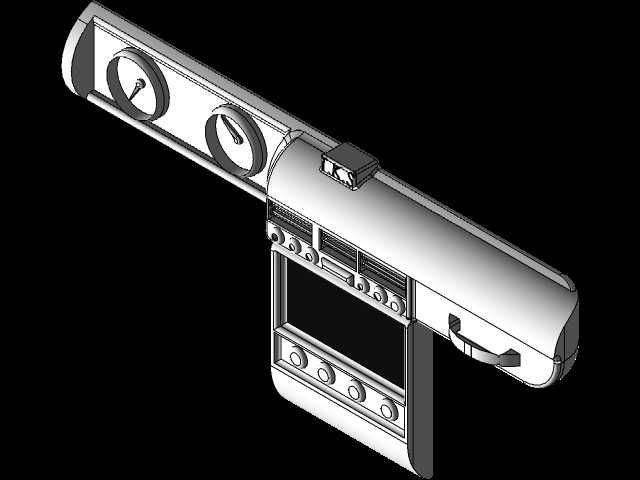

再拆解功能特性，整个仪表台分三个功能区块，最左侧是双圆盘仪表安装位，预留的孔径是标准85mm，适配市面上绝大多数改装款机械指针仪表，包括转速表、时速表、油压表、水温表这类常用监测仪表，安装位背后做了25mm深的沉台，刚好容纳仪表的接线端子和固定卡扣，不会和后方的线束支架产生干涉。中间靠上的位置是空调出风口区域，做了四个横向可调格栅，每个格栅的叶片转动角度预留了35度的调节范围，出风口后方直接对接原车的空调风道，接口做了标准60mm的圆管对接位，不用额外做风道转接头。出风口下方是一排物理操控按键，一共六个，分别对应灯光、空调风量、空调温度、除雾、双闪、音响开关，按键的按压行程做了2.5mm，按压力度控制在3.5N，和常规量产车的按键手感保持一致，避免改装后操作手感落差太大。中间靠下的位置是多媒体屏幕安装位，预留的是7寸通用屏的安装尺寸，屏幕四周做了5mm的装饰压边，屏幕下方同样预留了四个物理旋钮，对应多媒体的音量调节、调频、曲目切换功能，完全保留了物理操控的逻辑，这也是复古改装用户最在意的点，拒绝全触控的盲操作难度。

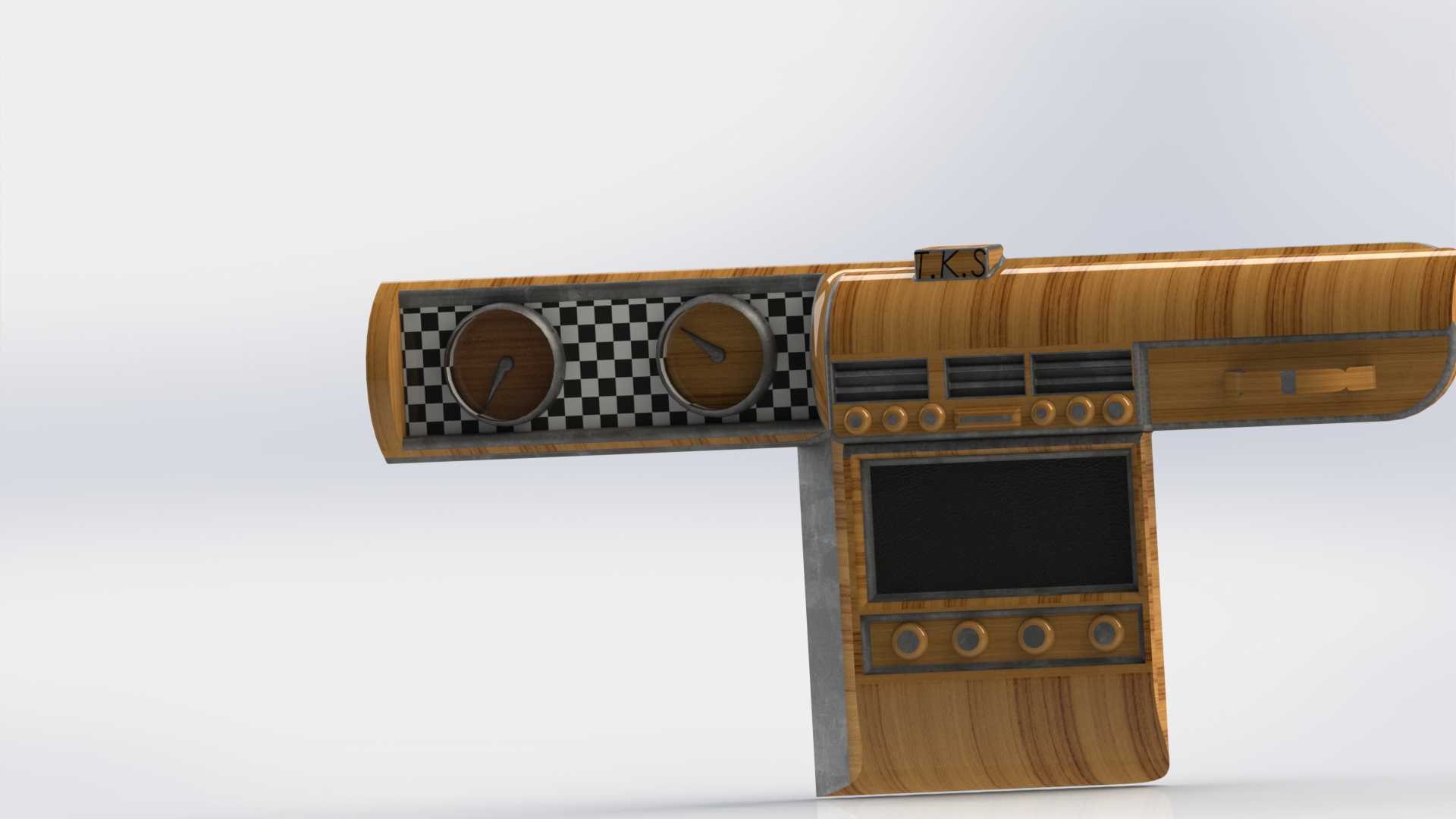

设计思路上，外层的木纹效果不是后期水转印做的，而是结构设计时就把表层的木纹饰板做了独立分件，采用3mm厚的实木贴皮复合ABS基材，既保留了实木的纹理质感，又避免了全实木件在车内高低温环境下变形开裂的问题，饰板和底层的PP骨架采用卡扣加环保胶的复合固定方式，卡扣间距控制在120mm以内，保证长时间使用不会出现饰板起翘、异响的问题。仪表区域的黑白格装饰层是独立的装饰片，采用铝片表面印刷方格纹理，嵌入到仪表安装位的沉台里，和木纹饰板做平，没有凸起的台阶，日常擦拭清洁的时候不会积灰。整个仪表台的骨架采用PP加20%滑石粉的改性材料，刚性足够的同时重量控制在4.2kg，比同尺寸的金属骨架改装件轻了近6kg，不会给中控横梁增加额外的负重。

安装边界的细节上，整个仪表台的下边缘做了15度的内收斜角，避免影响主副驾的腿部空间，主驾侧靠近方向盘的位置做了30mm的让位缺口，适配不同直径的改装方向盘，不会出现打方向蹭到仪表台的问题。所有的线束走位都在骨架背面预留了专用的走线槽，线槽深度15mm，宽度20mm，所有线束从仪表台后方的总出线口汇总，对接原车的线束插头，走线槽上还预留了扎带固定位，每隔80mm就有一个扎带孔，避免车辆行驶过程中线束晃动产生异响。和A柱内饰板对接的位置做了5mm的搭接边，安装后不会出现缝隙不均的问题，搭接边的边缘做了R2的圆角，不会割伤安装人员的手，也不会在长期使用中磨破A柱的内饰面料。

实际做结构验证的时候，特意模拟了车内-40℃到85℃的高低温循环环境，连续72小时的测试后，整个仪表台没有出现变形、饰板脱落、按键卡滞的问题，振动测试按照整车20-2000Hz的扫频标准做了8小时测试，所有固定点没有出现松动，内部没有出现共振异响。和市面上常见的改装仪表台比，这个方案没有做过多夸张的造型凸起，所有功能区的布局都符合常规驾驶的操作习惯，手搭在方向盘上就能摸到所有的常用按键，不需要大幅度抬手或者侧身操作，这点是在设计初期就反复和改装厂的师傅确认过的，毕竟改装件不能只看外观好看，实用性才是长期使用的核心。另外在仪表台的最上方，还预留了一个小的装饰件安装位，可以加装定制的金属铭牌或者小的装饰摆件，位置刚好在驾驶视线的下方，不会遮挡前方的道路视线，满足改装用户的个性化装饰需求。
