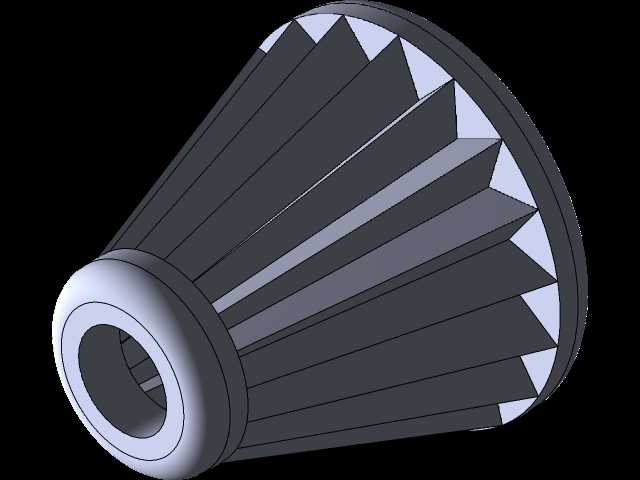

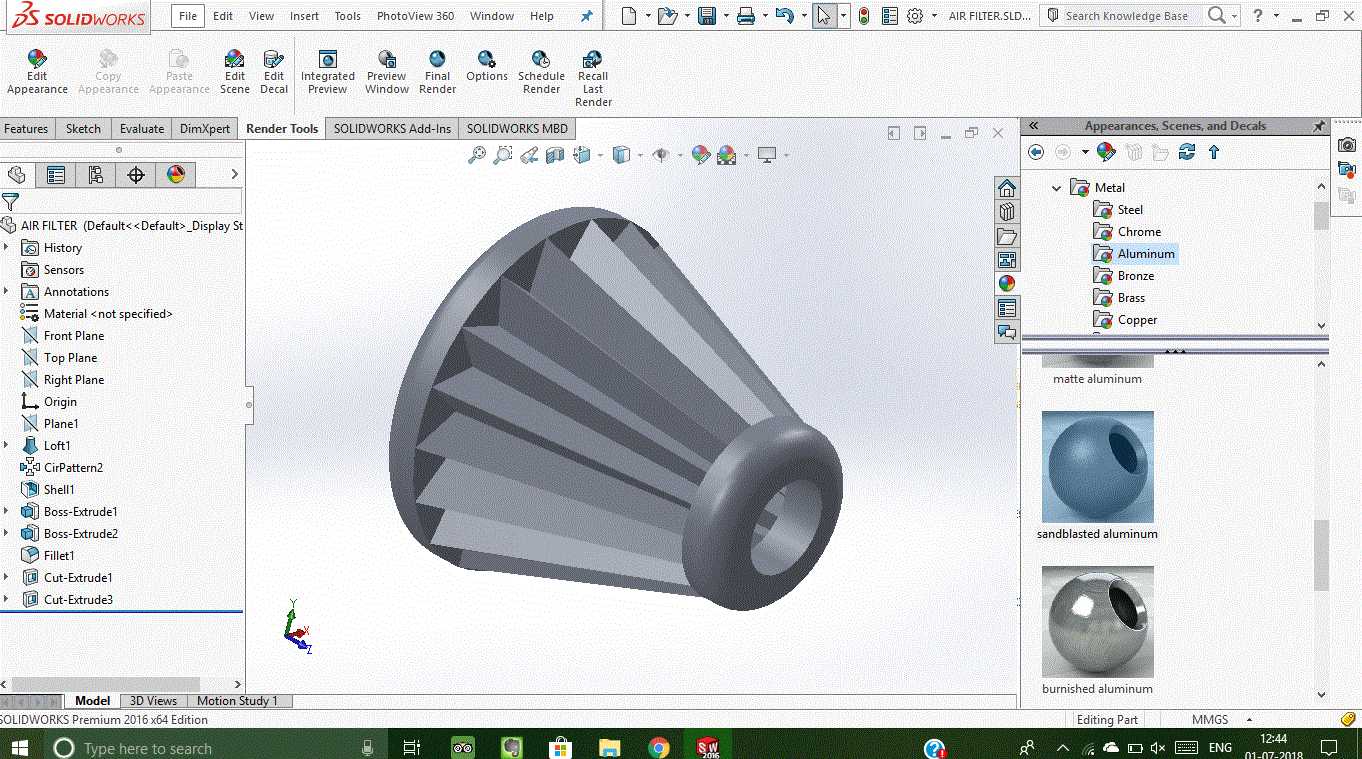

锥褶式发动机进气空气滤清器结构

这款锥褶构型的进气滤清元件，主要适配小排量内燃机的进气系统，在工程机械、乘用车辆改装、小型通用动力机组的进气回路中都有广泛应用场景。日常运行中，它的核心作用是拦截进气气流裹挟的沙尘、碳烟颗粒、空气中的悬浮杂质，避免硬质磨粒进入气缸壁与活塞环的配合间隙，防止缸筒出现异常拉磨损耗，延长内燃机核心运动副的服役寿命。

从功能特性来看，锥台形的褶纸结构相比同安装直径的平面滤芯，有效过滤面积提升了40%以上，褶皱的均匀排布能让进气气流在通过滤材时流速更均匀，避免局部滤材过早出现堵塞饱和。端部的金属端盖采用一体包边结构，和滤材的密封面做了压合处理，能避免未经过滤的空气从装配缝隙短路进入进气道，端盖中心的通孔直接对接进气歧管的接口，配合橡胶密封圈就能实现端面密封，不需要额外的密封衬垫。

设计过程中，首先要匹配发动机的额定进气流量，根据目标流量反推所需的有效过滤面积，再结合安装舱的空间边界确定锥台的锥度、整体高度以及大小端直径。褶皱的折距需要经过计算，折距过大会导致有效过滤面积不足，进气阻力升高，影响发动机的充气效率；折距过小则会让滤材褶皱在进气负压作用下互相贴附，反而减少实际过流面积，还容易积灰堵塞。这款结构的褶皱采用等深折边设计，每个折边的弯折角度一致，既方便滤材的折叠加工，也能保证气流在每个褶皱间隙内的流场均匀分布。

安装边界方面，小端的接口直径适配常规的进气喉管尺寸，大端的外径要小于安装舱的预留内径，整体轴向长度要避开舱内的线束、冷却管路等周边部件，安装时只需要将小端插入进气接口，通过卡箍锁紧即可，大端不需要额外固定，依靠滤芯自身的结构强度就能承受进气负压带来的载荷，不会出现褶皱变形塌陷的问题。日常维护中，这种锥褶结构的滤芯可以通过低压压缩空气从内向外吹除表面积灰，重复使用数次，直到滤材出现破损或者阻力超过阈值再更换，相比圆柱形滤芯，它的锥面结构在吹灰时更容易让积灰滑落，清洁维护更方便。

在实际工况验证中，这种结构的滤清器在多尘环境下的容尘量比同体积的圆柱褶式滤芯高25%左右，进气阻力的上升速率更平缓，能在更长的服役周期内保持稳定的进气效率，不会因为滤芯堵塞导致发动机空燃比失衡，出现动力下降、油耗升高的问题。滤材选用的是梯度密度的复合纤维滤纸，表层过滤大颗粒杂质，深层拦截细小微粒，兼顾过滤精度和透气性能，在保证对10μm以上颗粒拦截效率超过99%的前提下，把初始进气阻力控制在合理区间，不会影响发动机的动力输出。
