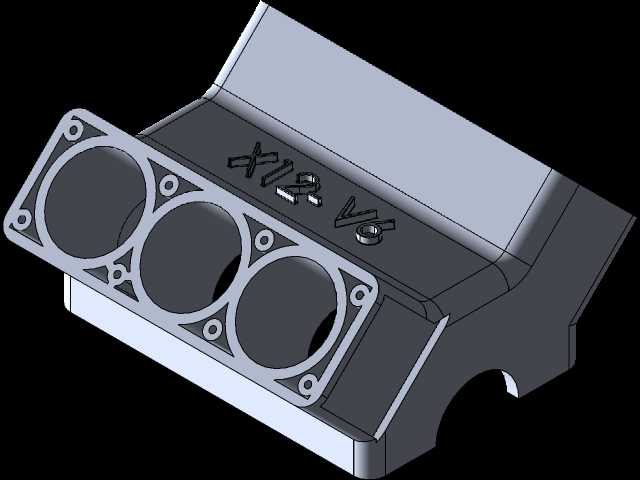

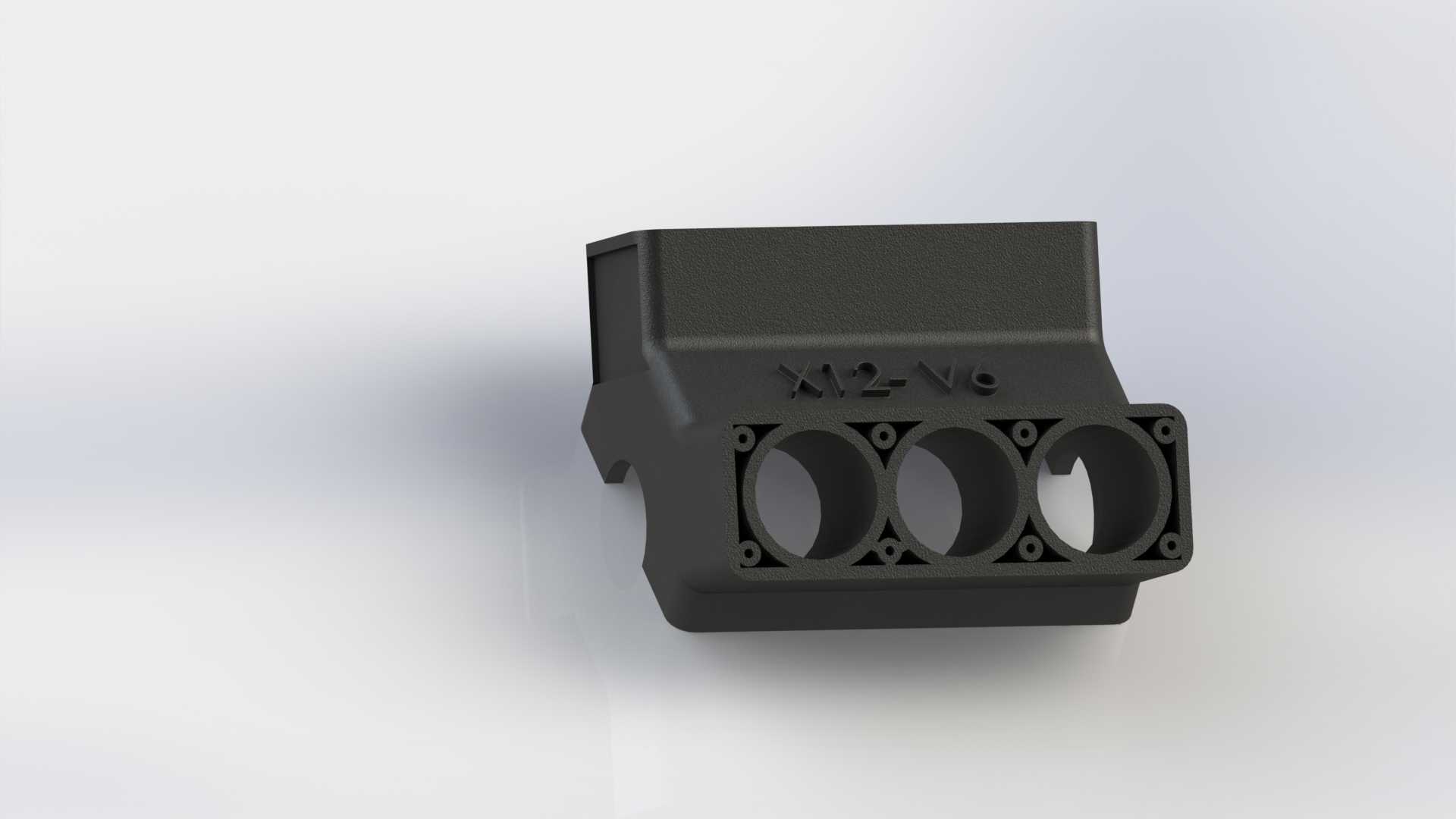

V型六缸发动机缸体结构三维建模

在乘用车动力总成、中小型工程机械动力单元的开发流程中，V6发动机缸体始终是核心承载构件，其结构设计直接决定了整机的刚性、振动抑制表现与使用寿命。不同于直列缸体的平面排布，这款V型布局的缸体将两列气缸呈夹角布置，能够在更短的轴向尺寸内实现六缸的排量需求，适配前置后驱、横置四驱等多种整车布置形式，也能为工程机械的紧凑动力舱留出更多附件安装空间。从实际使用场景来看，这类缸体需要同时承受燃烧过程的爆发压力、曲轴连杆机构的往复冲击载荷，还要整合冷却水道、润滑油道、附件安装位等功能结构，是整个动力单元的装配基准。设计阶段首先要确认的是气缸中心距与V型夹角的匹配，过小的中心距会导致缸间水套空间不足，冷却效率下降，过大则会让整机宽度超标，无法适配目标车型的机舱边界；夹角的选择则直接影响一阶、二阶振动的平衡特性，需要结合曲轴的平衡块设计、悬置布置方案共同确定。这款缸体的顶面采用了平面密封结构，预留了气缸盖的定位销孔与螺栓连接孔，孔位的位置度公差需要控制在0.05mm以内，才能保证缸垫的密封可靠性，避免出现燃气泄漏、油水混合的故障。缸体的前端面整合了正时机构、水泵、机油泵的安装接口，后端面则预留了飞轮壳、变速器的连接定位面，所有安装面的平面度要求都在0.03mm范围内，保证附件装配后的同轴度符合设计要求。侧面的三孔结构是进气侧的气道入口？不对，仔细看结构，这部分是缸体的进气侧安装面，预留了进气歧管的固定螺栓位，周围的加强筋沿着螺栓受力方向布置，能够在螺栓拧紧时分散应力，避免局部应力集中导致的缸体变形。缸体的下部是曲轴箱结构，预留了主轴承盖的安装位，主轴承孔的同轴度是整个加工过程的核心管控项，直接影响曲轴的运转阻力与使用寿命，设计时在主轴承座位置增加了横向加强筋，提升缸体下部的整体刚性，抑制曲轴运转时的缸体振动。水套的设计采用了纵向流动的结构，冷却液从缸体前端进入，沿着缸筒周围的水套流道流向后端，再通过上水孔进入气缸盖，保证每个缸筒周围的冷却流速均匀，避免出现局部过热导致的缸筒变形。油道则采用了深孔加工的主油道设计，沿着缸体长度方向布置，再通过分支油道将润滑油输送到主轴承、凸轮轴轴承、液压挺柱等润滑点位，油道的转角位置都做了圆弧过渡，减少润滑油流动的阻力，避免出现润滑油供应不足的问题。安装边界方面，这款缸体的悬置安装位布置在缸体两侧的中部位置，刚好对应整机的重心附近，能够有效降低动力总成运转时的振动传递，悬置安装面的平面度与螺栓孔深度都做了统一管控，保证悬置装配后的支撑刚度一致。在建模过程中，所有的铸造圆角都按照铸造工艺要求做了R2-R5的过渡，避免铸造过程中出现应力集中导致的铸件开裂，加工面的余量预留也结合了常用的铸造工艺水平，单边预留3-4mm的加工余量，既不会因为余量过大增加加工成本，也不会因为余量不足导致铸件报废。对于结构设计从业者来说，这类缸体的建模需要重点关注各个功能结构的空间避让，比如连杆运动时与缸筒、曲轴箱的间隙，活塞往复运动时与气门的避让间隙，这些间隙值需要结合运动仿真结果反复校核，避免出现运动干涉。同时还要兼顾铸造工艺的可行性，比如避免出现过大的壁厚差，防止铸件冷却过程中出现缩松、缩孔缺陷，所有的非加工面都做了拔模斜度处理，方便铸件脱模。在设备选型匹配时，这款缸体的接口尺寸能够适配主流的V6发动机附件系统，包括起动机、发电机、空调压缩机、转向助力泵等附件的安装位都做了标准化的预留，能够减少后续附件匹配的开发周期，也方便售后维修过程中的配件更换。从实际使用的可靠性角度出发，缸体的壁厚设计在关键受力位置做了加厚处理，比如主轴承座位置、气缸盖螺栓连接位置，壁厚比普通位置厚2-3mm，能够承受更高的爆发压力，适配涡轮增压等动力升级方案。水套内部的壁厚则控制在4.5mm左右，既保证足够的结构强度，也能提升冷却效率，减少发动机的暖机时间。油道的直径设计结合了润滑油的流量需求，主油道直径设置为12mm，分支油道直径根据各个润滑点位的需油量做了差异化设计，保证高转速工况下各个点位的润滑油压力稳定。
