伺服系统教学训练实训装置结构

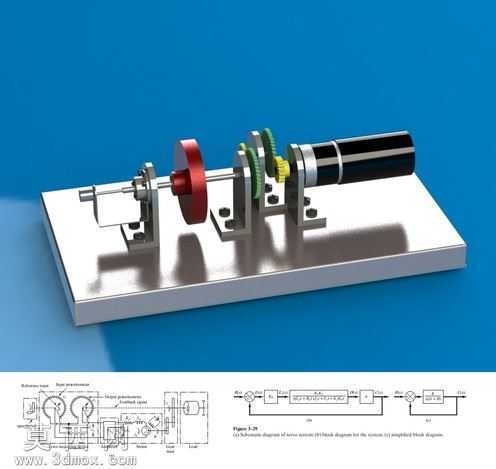

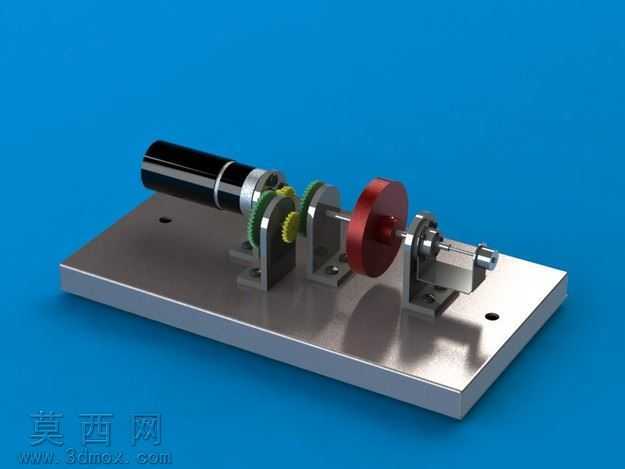

该作品是面向伺服系统教学实训场景搭建的机械结构三维模型，整体采用SolidWorks完成全参数化建模，所有零件均按照真实机械加工的公差标准进行尺寸约束，可直接用于教学演示、结构原理拆解与虚拟实训操作。模型整体以平整的金属安装底板作为承载基座，表面做了金属拉丝质感的材质渲染，还原了铝合金阳极氧化后的哑光银灰质感，边缘做了微小的倒角处理，避免尖锐棱角的视觉违和感，底板上预留了对应各支撑组件的安装定位孔，孔位尺寸与真实安装螺丝规格完全匹配，还原真实装配的定位逻辑。动力输入端采用12V直流伺服电机作为动力源，电机外壳做了黑色哑光烤漆材质处理，输出轴与传动段做了亮面金属镀铬材质，清晰区分不同部件的材质属性；传动段设置了4:1传动比的齿轮减速组，不同模数的齿轮分别赋予了不同的金属材质，主动轮做了黄铜色金属质感，从动齿轮做了钢质亮面质感，齿轮啮合间隙按照真实传动要求预留，可在软件中实现模拟转动，直观展示减速增扭的传动过程。传动链路中集成了编码器组件，用于反馈转轴的转速与位置信号，编码器外壳做了工程塑料的哑光黑材质，与金属传动件形成明确的视觉区分；转轴中段设置了红色的惯性负载轮，负载轮做了红色烤漆金属材质，重量参数对应400g的真实负载规格，可直观展示伺服系统带载运行的状态。转轴末端通过轴承座固定在安装底板上，轴承座采用灰铸铁质感的材质渲染，还原真实铸件的哑光颗粒质感，轴承内部的滚动体也做了简化建模，可展示支撑结构的原理。模型还配套绘制了对应的伺服控制原理框图，将机械结构与控制逻辑对应，方便学习者理解机电一体化的系统构成。渲染阶段采用了工作室蓝色背景布光，主光源从左上方45度角打光，搭配右侧补光弱化阴影，突出金属部件的反光质感与结构轮廓，所有装配关系均添加了同轴、重合等配合约束，可实现完整的装配体运动仿真，拖动电机输出轴即可带动整个传动链路运转，直观展示伺服系统从动力输出、减速传动、信号反馈到负载驱动的完整工作流程，适合作为现代控制系统教学的演示素材，帮助学习者快速理解伺服系统的机械结构组成与各部件的功能作用。
