海丽斯德流量计叶轮结构三维设计

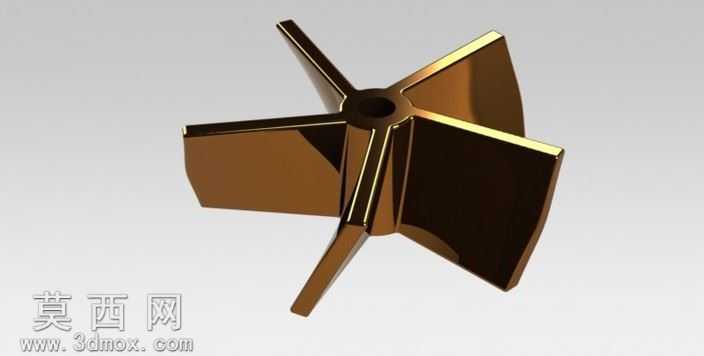

本作品为流量计核心叶轮组件的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模初期先梳理叶轮的功能逻辑：该部件作为流量计的动力感应元件，需要在流体冲击下稳定转动，将流体的动能转化为转动信号传递给计数机构，因此结构设计优先保证动平衡性能与流体接触效率。建模过程中先绘制中心轮毂的基准草图，确定中心轴孔的配合尺寸，保证轴孔与后续装配的转轴公差匹配，再以轮毂中心为阵列基准，绘制单片叶片的截面轮廓：叶片采用径向延伸的直板结构，边缘做微小倒角处理，既减少流体冲击的应力集中，也避免尖锐棱边在流体长期冲刷下出现磨损变形，完成单片叶片建模后通过圆周阵列生成五片均匀分布的叶片，阵列时严格控制每片叶片的角度公差，保证整体结构的质心落在中心轴线上，避免转动时出现偏心抖动。材质设置阶段，轮毂部分采用哑光白色工程塑料材质，模拟耐磨POM材质的质感，调整材质的粗糙度参数让表面呈现细腻的磨砂质感，叶片部分采用半通透的酒红色材质，模拟耐流体腐蚀的改性PVC材质，添加轻微的反射与折射参数，还原塑料材质在光照下的通透质感，背景采用纯黑哑光背景突出主体结构，渲染时添加三点布光：主光源从斜上方45度照射，打亮叶片的正面结构勾勒轮廓，辅光源从侧后方补光，勾勒叶片边缘的高光轮廓，底部添加弱反光板，弱化底部的死黑区域，让整体渲染图层次分明。结构设计上，叶片与轮毂的连接处做了圆角过渡处理，增大连接面积提升结构强度，避免流体长期冲击导致叶片根部断裂，叶片的厚度从根部到边缘做渐变减薄处理，既减轻整体叶轮的重量降低转动惯量，也让叶片在接触流体时获得更均匀的推力，提升流量计的计量灵敏度。整体建模过程严格遵循机械设计的公差要求，所有特征均保留完整的参数化建模历史，可根据不同管径的流量计需求调整轮毂直径、叶片长度、叶片角度等参数，适配不同流量量程的测量需求，模型同时导出了STEP、IGES等通用格式，可兼容多数三维工程软件，方便后续的装配仿真、流体动力学分析以及数控加工编程使用。
