日式传统武士刀结构造型三维数模

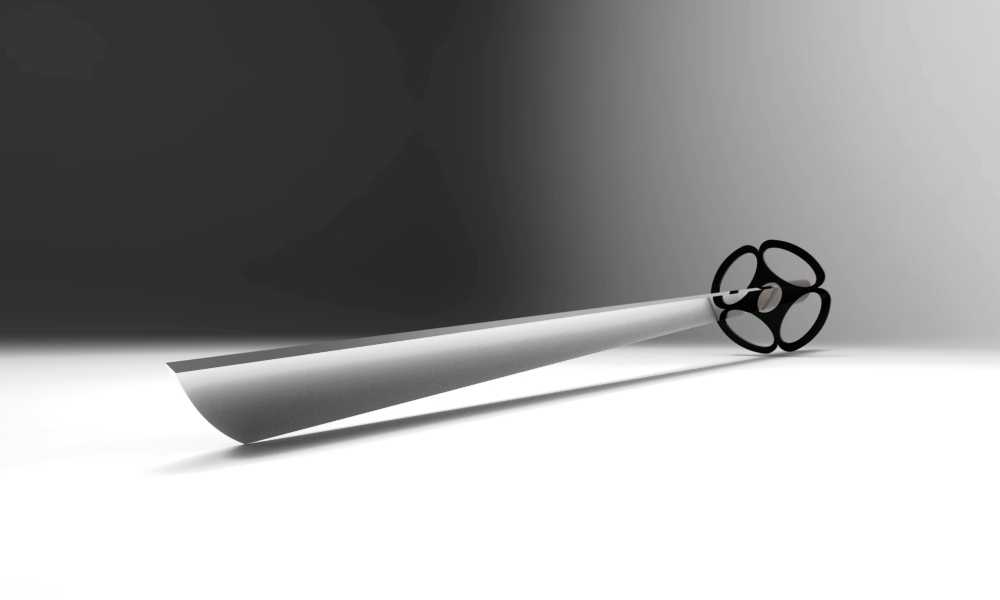

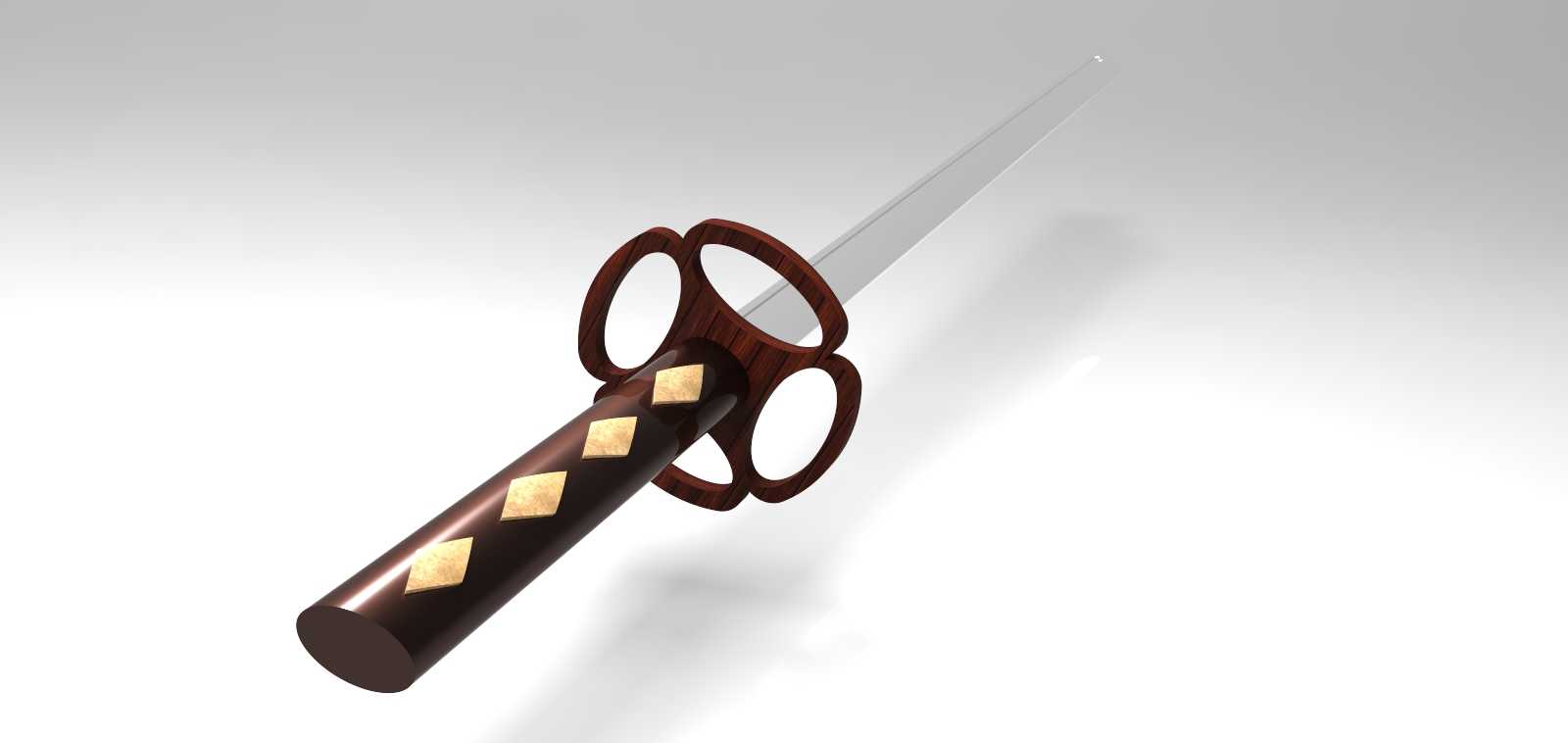

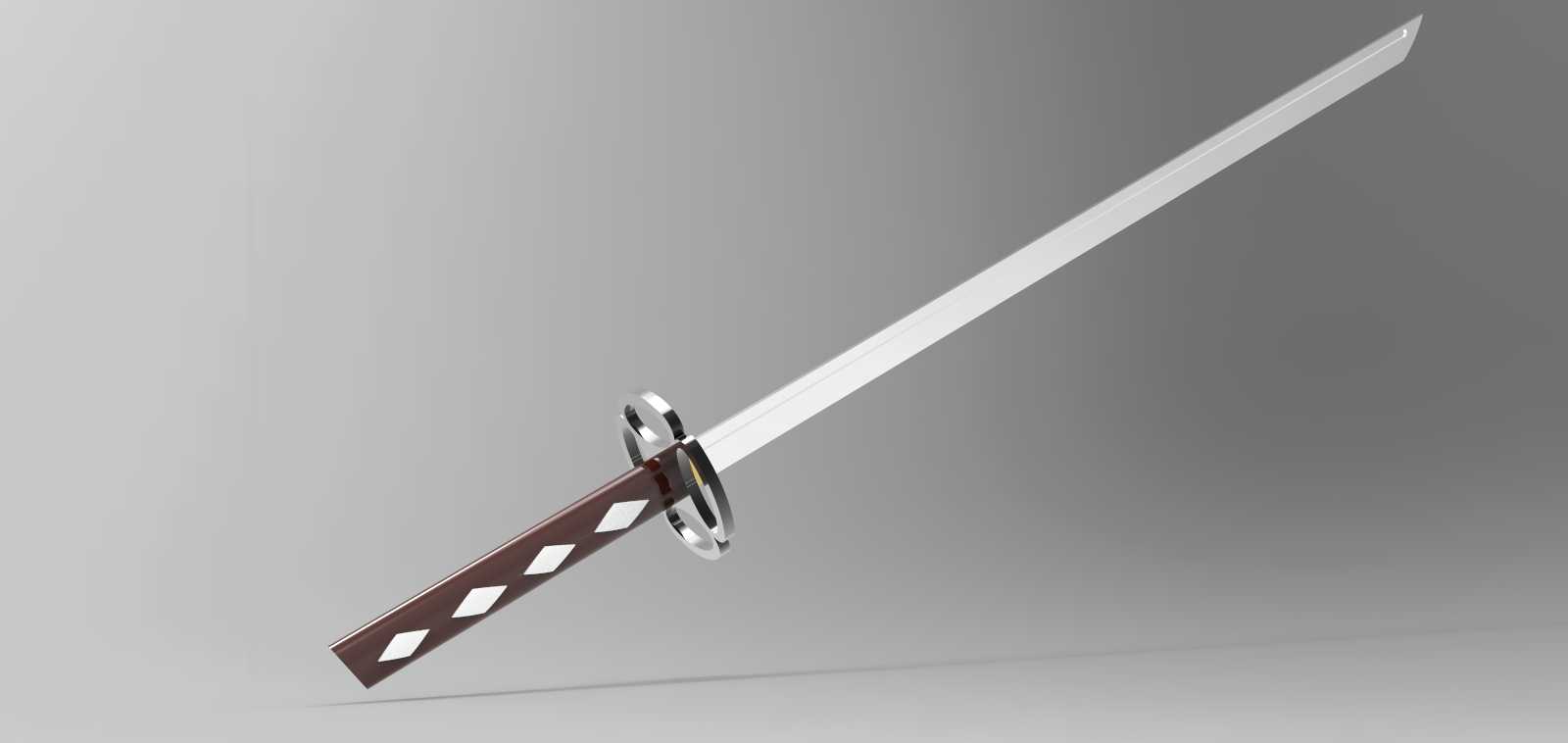

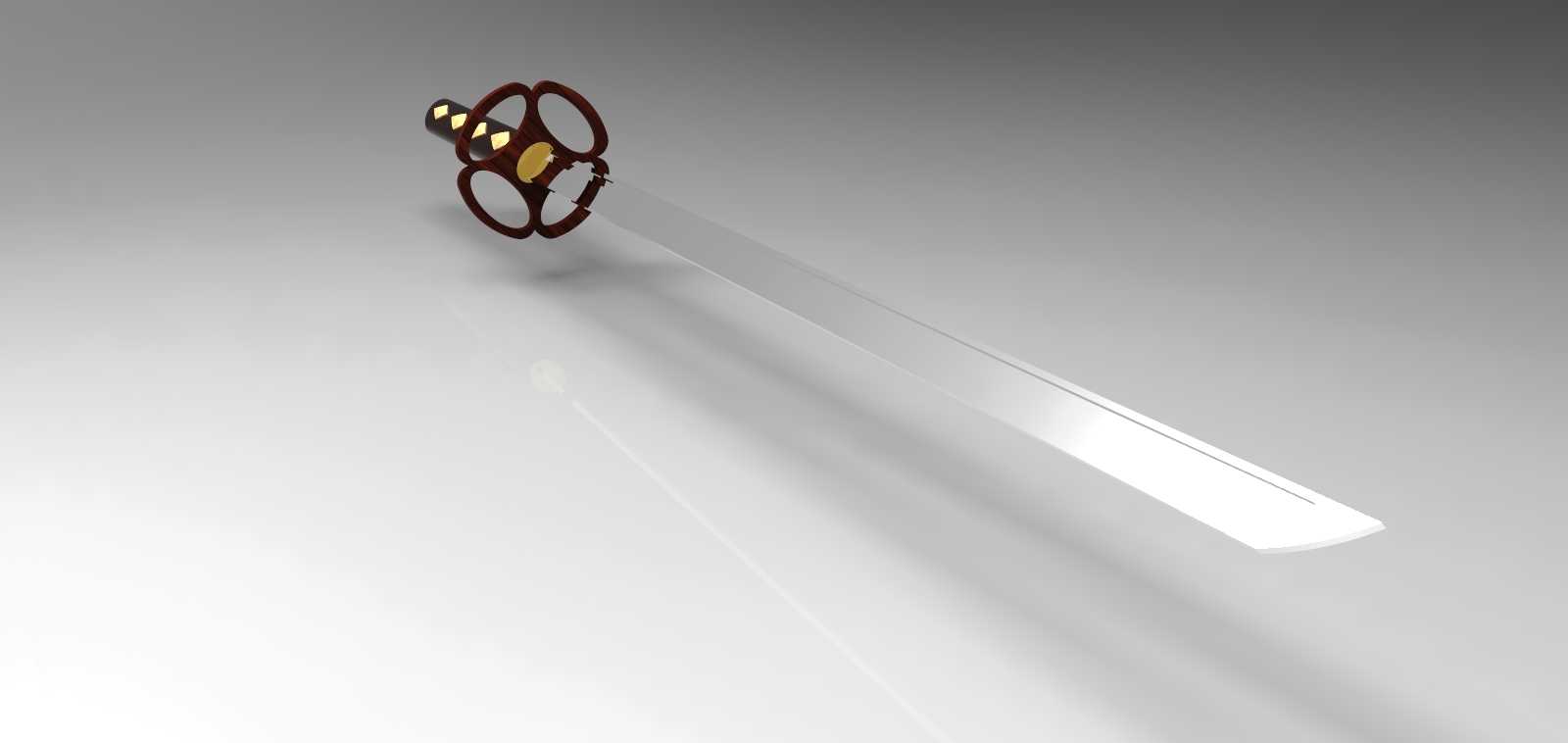

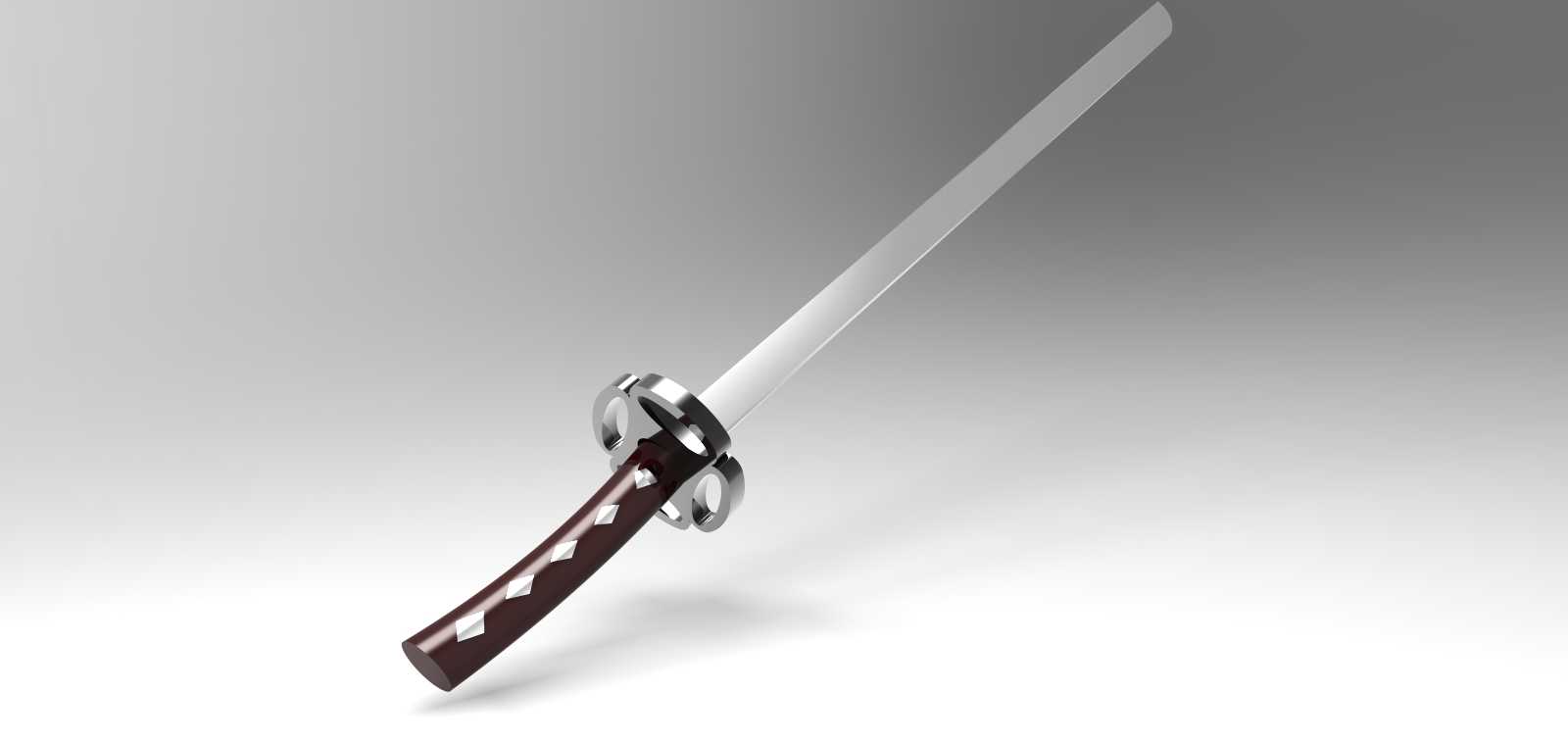

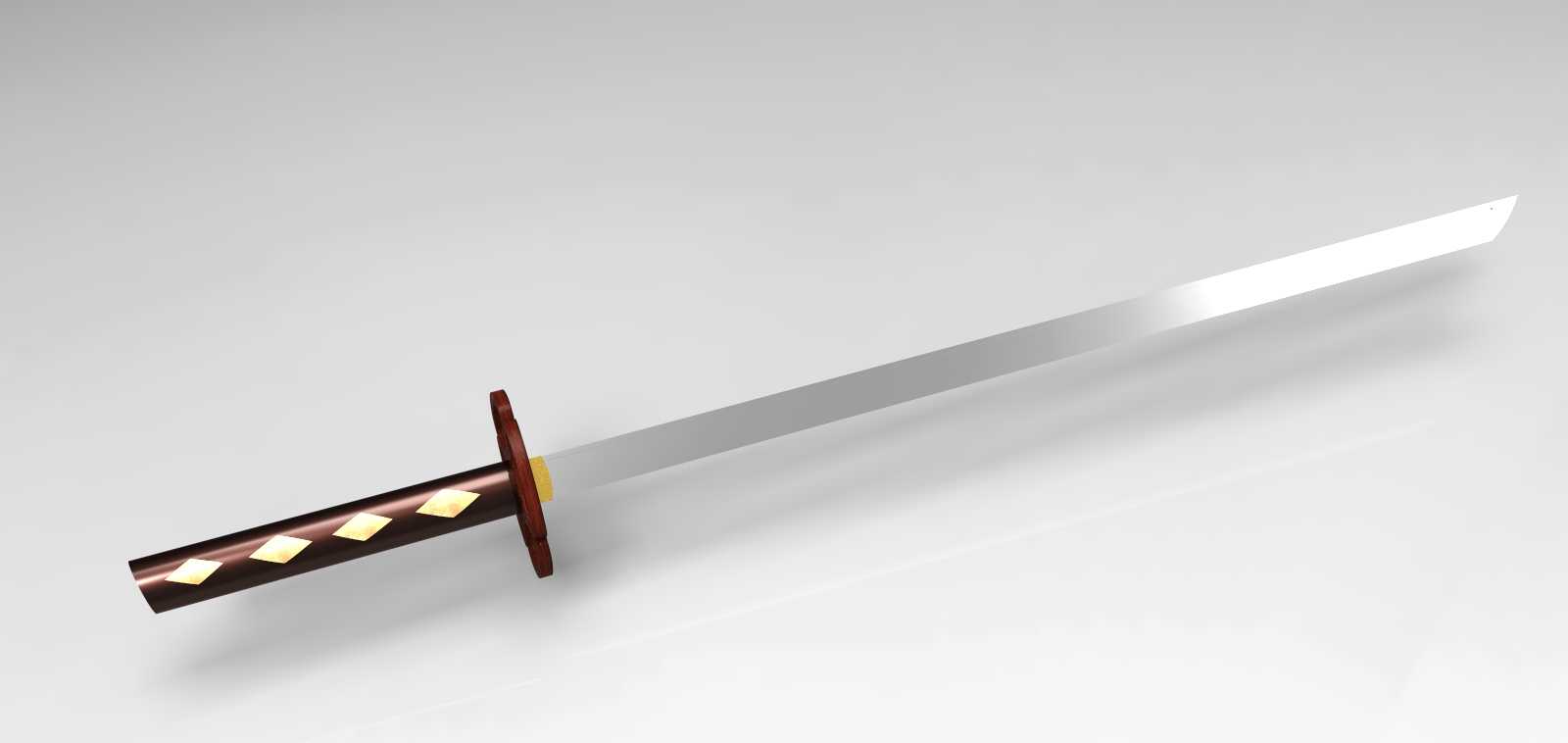

该武士刀三维数模完整还原了传统日式武士刀的结构组成与外形特征，建模过程严格遵循传统武士刀的形制比例，从刀身的弧度、刃口的线条过渡，到刀柄的缠绳结构、刀镡的造型细节，都做了精准的曲面拟合与实体构建。在文创衍生品开发领域，这类高精度的兵器数模可直接用于手办开模、影视道具3D打印、文创周边的结构设计，省去了传统手工测绘打样的反复调整环节，能大幅缩短文创产品从设计到落地的周期。从结构设计层面看，刀身部分采用变截面曲面构建，靠近刀镡的位置厚度最大，向刀尖方向逐步收窄，刃口位置做了0.1毫米的薄边处理，既还原了真刀的刃口视觉效果，也能满足3D打印后做表面处理的强度要求，不会因为刃口过薄出现打印断裂的问题。刀柄部分的设计参考了传统日式刀柄的缠绳结构，每一段菱形的缠绳凸起都做了等距排布，凸起高度控制在2毫米，握持时的防滑纹理完全贴合人手握持的受力点，刀柄与刀身的连接位置做了隐藏式的榫卯结构模拟，装配时刀茎插入刀柄的深度达到刀柄总长度的三分之二，符合真实武士刀的结构强度逻辑，不会出现结构上的穿模或者连接强度不足的问题。刀镡也就是护手部分，采用了对称的环形造型，边缘做了R3的圆角过渡，表面的金属质感分区做了不同的粗糙度设置，中间的开孔尺寸刚好匹配刀身根部的截面尺寸，装配间隙控制在0.05毫米，既满足虚拟装配的干涉检查要求，也能适配实物制作时的公差预留。从安装边界来看，整刀总长度控制在103厘米，其中刀身长度72厘米，刀柄长度28厘米，刀镡最大直径8厘米，整刀最大厚度位于刀背靠近刀镡位置，为7毫米，所有外凸结构都做了圆角处理，没有尖锐的非刃口凸起，在用于展示类道具制作时，能满足公共展示场景的安全要求。在影视动画制作领域，这个数模可以直接导入渲染软件做材质绑定，刀身的金属反光、刀柄的木质纹理、缠绳的织物质感都已经做了基础的面拆分，不需要重新做UV拆分就能快速赋予材质，大幅提升动画制作的效率。在文创教具开发场景中，这个数模可以拆解为刀身、刀镡、刀柄三个独立部件，用于传统兵器结构的科普展示，让受众直观了解传统武士刀的装配逻辑与结构特点。建模过程中所有曲面都做了G2连续处理，刀身的弧度从刀根到刀尖的曲率变化完全符合传统武士刀的“反”的形制要求，没有出现曲面褶皱或者曲率突变的问题，不管是用于高精度的树脂打印，还是用于金属材质的失蜡铸造，都能直接导出可用的工程图纸，不需要再做曲面修复。刀柄尾部的刀头造型也做了细节还原，尺寸与刀柄截面完全匹配，装配后没有错位缝隙，整体结构的重心位置设置在刀镡前方5厘米处，和真实武士刀的重心位置一致，在做实物复刻时能保证握持的平衡感，不会出现头重脚轻或者重心靠后影响握持手感的问题。
