多姿态安卓公仔造型结构三维设计

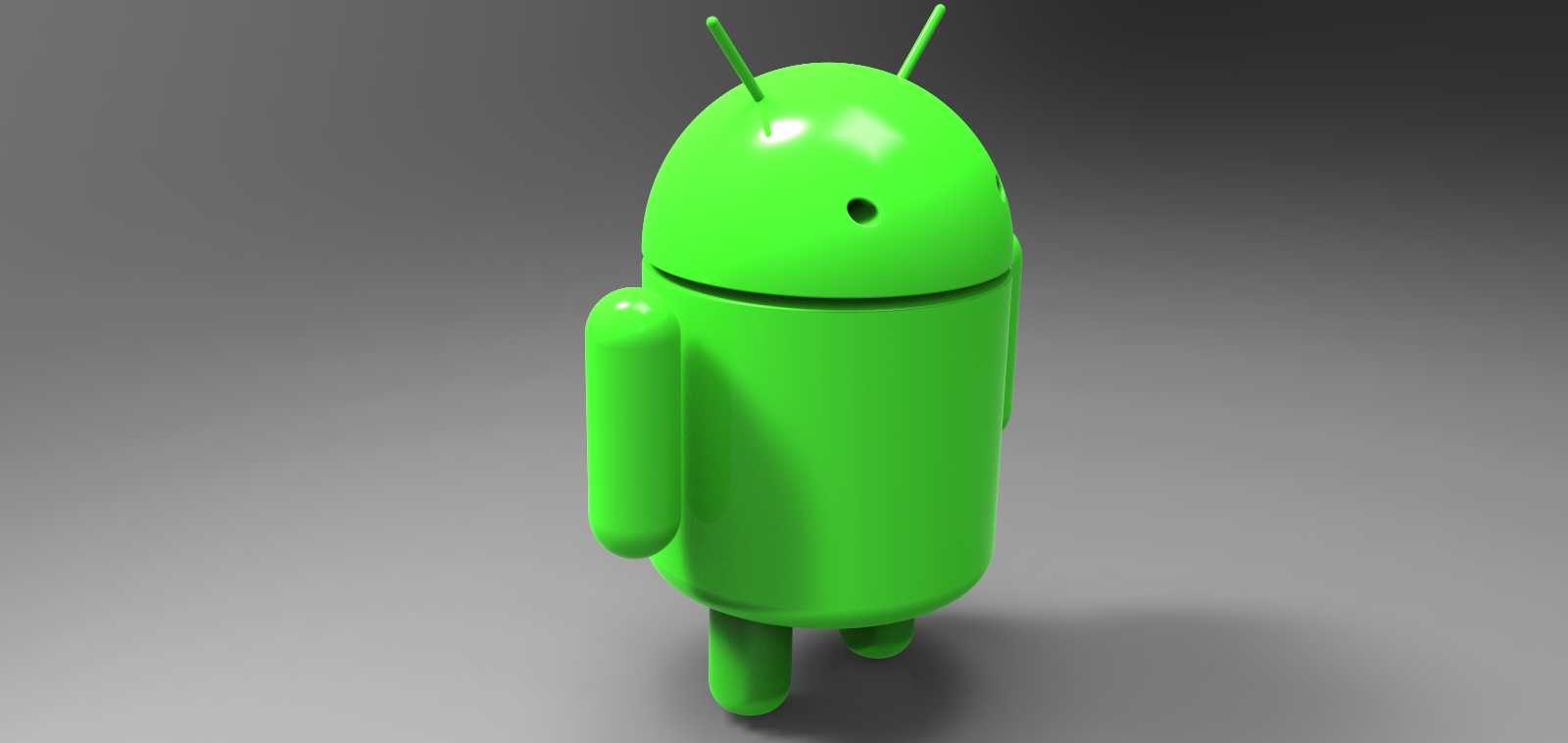

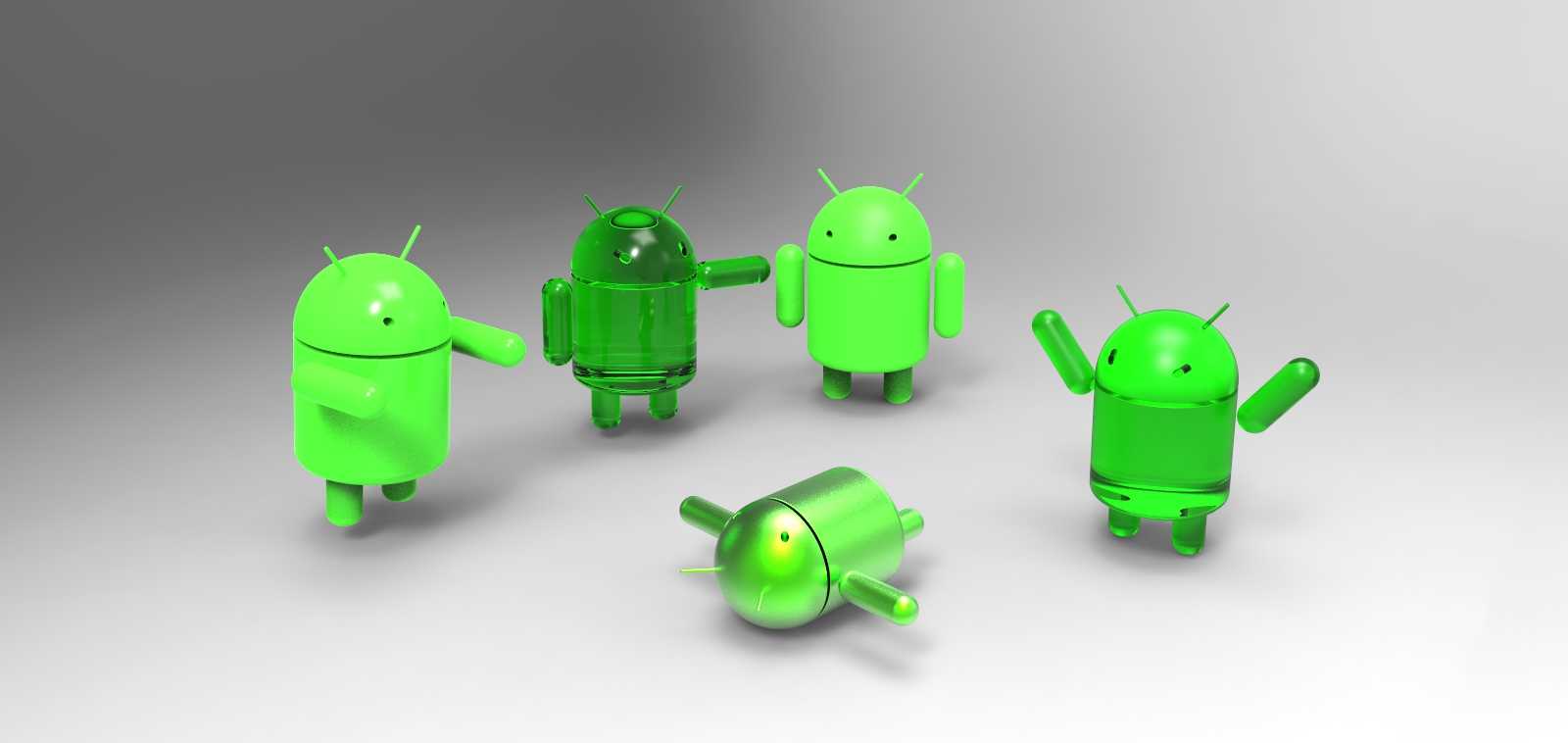

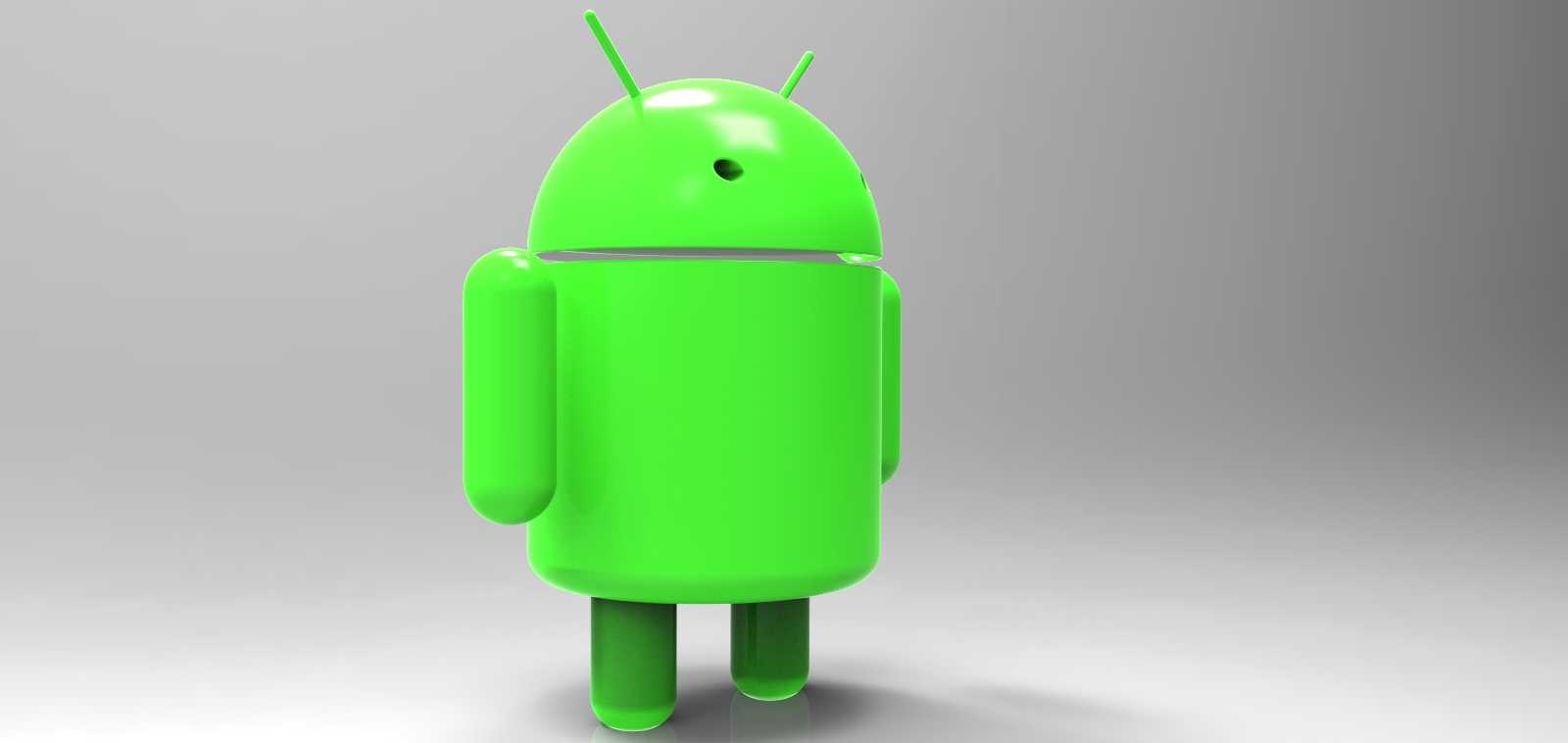

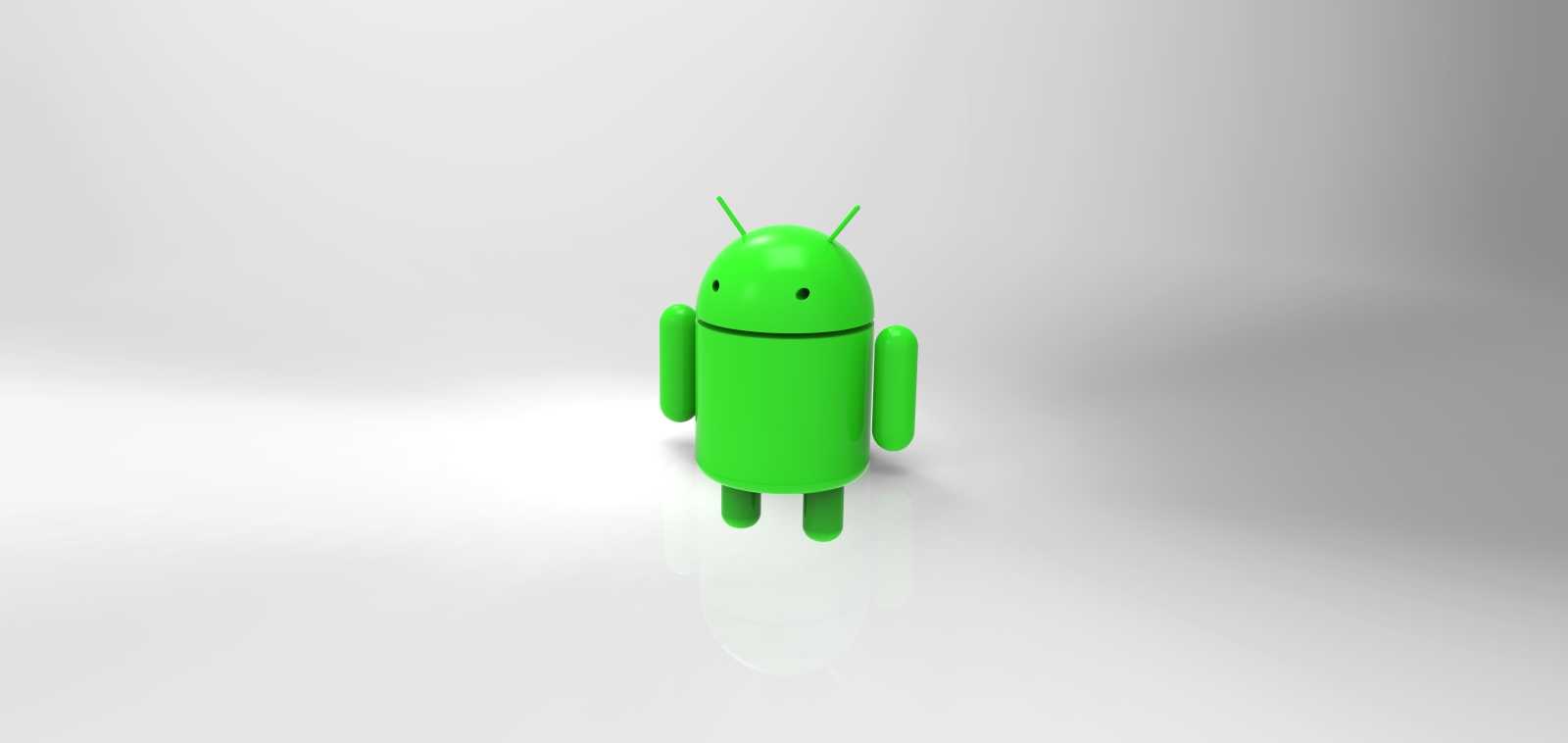

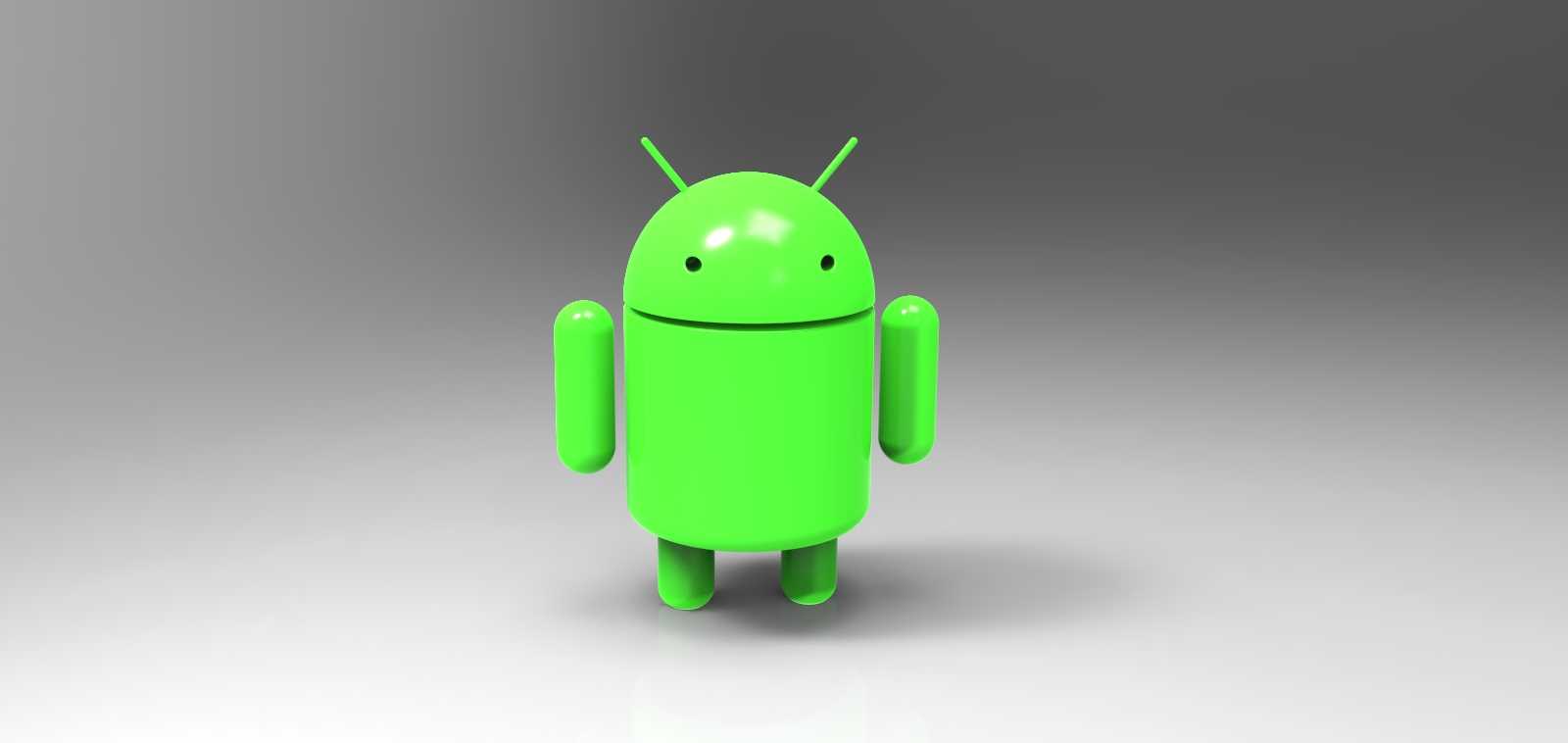

本次呈现的安卓形象立体造型，在结构设计阶段优先考虑了摆件类产品的落地适配性，从不同姿态的受力平衡出发做了多轮结构校核。首先看站立姿态的三款造型，常规挥手款的重心落在双脚中心区域，底部支撑面宽度控制在32mm，整体高度78mm，足部做了1.5mm的平底加厚处理，放置在光滑桌面时不会出现侧倾问题；透明材质款的手臂做了向外延伸的姿态，设计时特意将躯干部分的壁厚增加0.8mm，抵消手臂外伸带来的重心偏移，同时在手臂与躯干的连接位置做了R2的圆角过渡，避免注塑成型时出现应力集中导致的断裂问题；正面直立款的天线做了2mm的圆柱结构，根部做R1的圆弧补强，日常拿取时不会因为轻微磕碰出现天线断裂的情况。

举手欢呼姿态的造型，双臂向上抬起的角度设置为45度，这个角度既保证了造型的生动感，又不会因为手臂抬升过高导致整体重心上移，躯干内部可以根据生产需求选择中空或者实心结构，中空结构时壁厚控制在2mm，既节省原材料，又能保证整体结构强度，底部同样做了平整的支撑面，和站立款保持一致的放置稳定性。躺卧姿态的造型是整套设计里受力逻辑最特殊的一款，整体重心落在躯干的弧形接触面上，设计时将接触区域做了微幅的平面切边处理，切边宽度8mm，让公仔躺放时不会出现滚动移位的问题，伸出的单臂做了和接触平面齐平的高度处理，相当于额外增加了一个辅助支撑点，哪怕受到轻微的横向推力也能保持稳定。

从应用场景来看，这套造型既可以作为数码周边的桌面装饰摆件，也可以作为品牌线下活动的纪念周边，还能适配潮玩盲盒的生产需求。不同姿态的公仔可以单独摆放，也可以组合陈列，组合摆放时各个造型之间不会出现空间干涉，相邻公仔的最小安全间距控制在10mm即可，适合做套装类产品的包装设计。材质适配层面，这套结构既支持常规的ABS注塑成型做纯色哑光质感，也支持PC透明材质做半透荧光效果，表面处理可以选择磨砂晒纹或者高光抛光，不同材质和表面处理的搭配都不需要调整核心结构尺寸，只需要根据材料收缩率微调模具尺寸即可。

设计过程中特意规避了尖锐棱角结构，所有外露的边角都做了R0.5以上的圆角处理，符合玩具类产品的安全设计要求，哪怕是作为儿童周边产品也不会出现划伤风险。天线部分的高度控制在8mm，直径2mm，既保留了安卓形象的识别特征，又不会因为过长容易折断。手臂和躯干的连接位置没有做薄弱的细颈结构，连接截面直径不小于6mm，日常把玩时的常规力度不会造成连接部位断裂。足部的平底设计还预留了粘贴防滑胶垫的空间，用户可以根据需求自行粘贴3M胶垫，进一步提升放置在光滑表面的稳定性，哪怕是放在倾斜角度15度以内的斜面上也不会滑落。

从建模逻辑来看，整套造型以安卓的基础形象轮廓为基准，通过调整肢体的旋转角度、位置偏移来实现不同的姿态变化，基础轮廓的曲面曲率保持连续，没有出现曲面褶皱或者破面的问题，不管是用于3D打印打样还是开模量产，都不需要做额外的曲面修复工作。不同姿态的公仔整体外轮廓尺寸控制在统一的尺寸区间内，最大的举手款整体高度85mm，最小的躺卧款整体长度62mm，统一的尺寸区间方便做统一规格的吸塑内托包装，降低包材的开模成本。
