手摇式螺旋进给快速夹持工装夹具

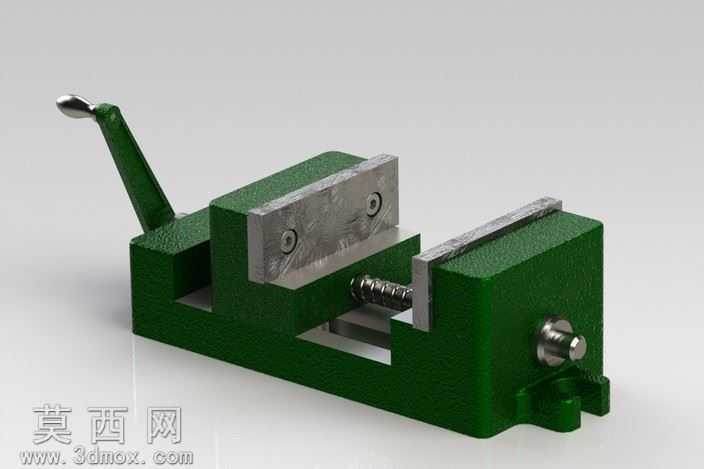

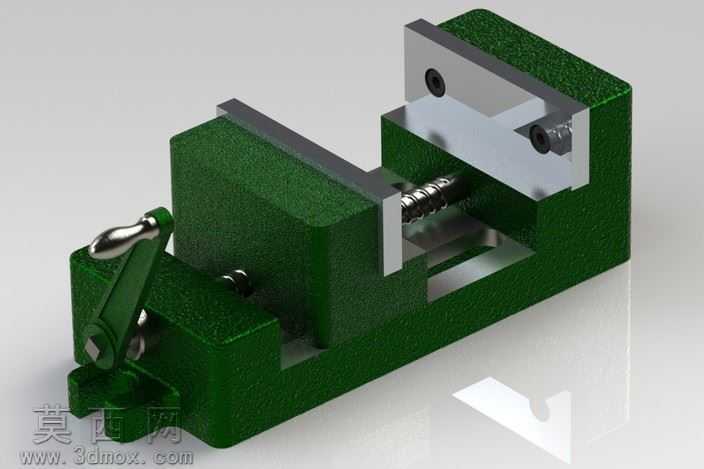

本作品为手动螺旋进给式夹持器三维模型，采用SolidWorks完成全参数化建模与装配设计，建模过程严格遵循机械加工工艺逻辑，对所有零件的配合公差、装配间隙进行了合理预留，可直接导出工程图用于实际加工生产。模型整体采用机用虎钳的经典结构布局，主体包含固定钳座、活动钳身、传动丝杠、摇动手柄、钳口夹板、导向滑轨六大核心部件，各零件间的装配关系完全还原真实机械结构：固定钳座为整体式铸铁基座结构，底部设置安装定位基准面，可通过螺栓固定在工作台面；活动钳身与固定钳座通过燕尾型导向滑轨配合，保证进给过程的直线度与承载刚性；传动丝杠采用梯形螺纹设计，与活动钳身内部的螺母座形成螺旋传动副，转动摇动手柄即可带动活动钳身沿导轨平稳进给，实现工件的夹紧与松脱动作。材质与渲染阶段，针对不同零件的实际加工材质进行了差异化材质参数设置：钳身主体采用喷塑铸铁材质，调配深绿色磨砂喷塑质感，还原工业级工装的表面处理效果；钳口夹板、滑轨配合面、传动丝杠采用调质钢材材质，添加金属切削加工后的细腻纹理与轻微反光特性，突出金属零件的加工质感；摇动手柄表面设置防滑滚花纹理，手柄握持端添加镀铬亮面金属效果，还原真实操作件的表面工艺。设计过程中重点优化了夹持稳定性与操作便捷性：钳口夹板采用可拆卸式设计，通过内六角螺钉固定在钳身上，可根据夹持工件的材质更换不同齿形或软质钳口，避免夹伤工件表面；丝杠传动副设置了合理的导程参数，兼顾夹紧行程与夹紧力输出，摇动手柄的力臂长度经过力学计算，保证手动操作时可输出足够的夹紧力，同时不会出现操作费力的问题；导向滑轨的配合长度经过优化，在活动钳身伸出至最大行程时仍能保证足够的配合长度，避免夹持过程中出现钳身歪斜、夹持精度下降的问题。整体模型装配完成后添加了全局环境光照与地面反射效果，渲染输出的效果图清晰展示了夹具的结构细节与材质质感，所有零件均为可编辑参数化特征，支持根据实际使用需求调整钳口宽度、最大夹持行程、整体外形尺寸等参数，可直接用于工装设计参考、机械结构教学演示、机加工工装方案选型等场景。
