卡通风格玩具战机3D打印可制作模型

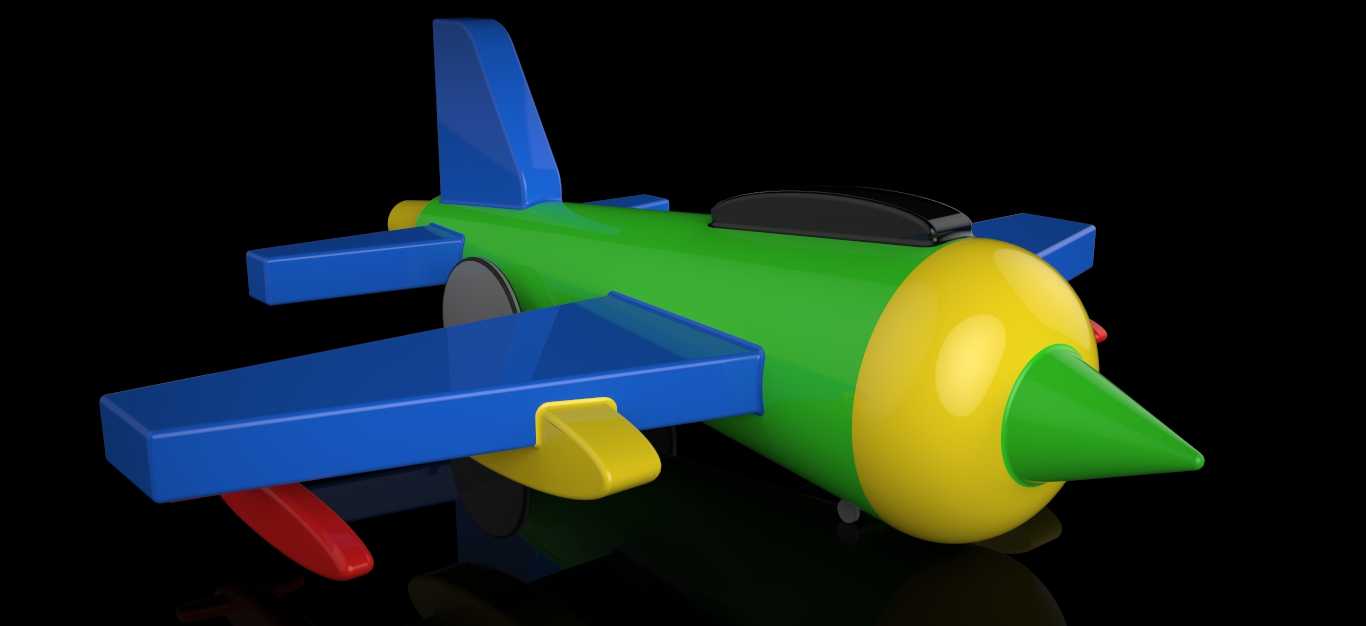

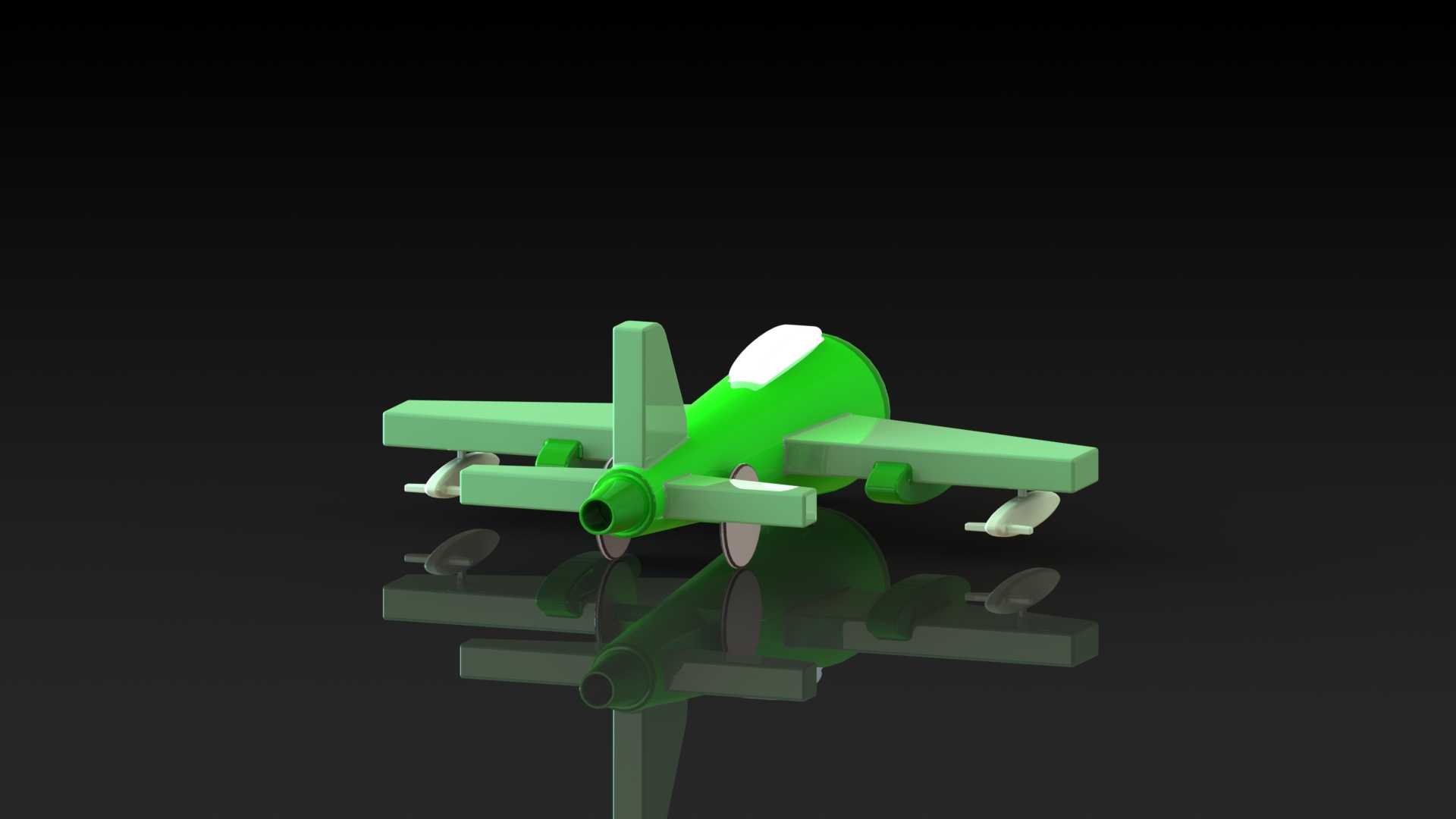

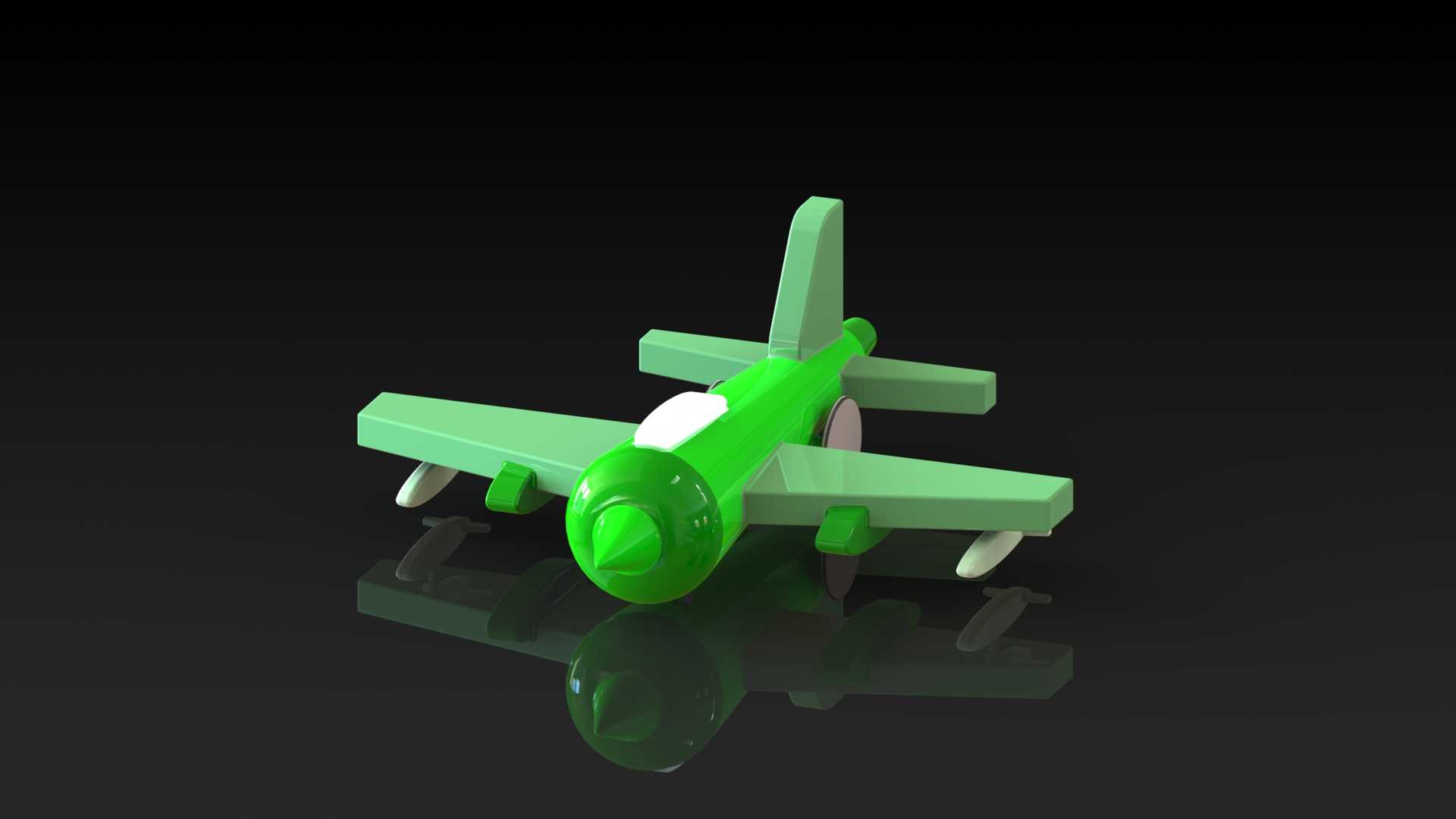

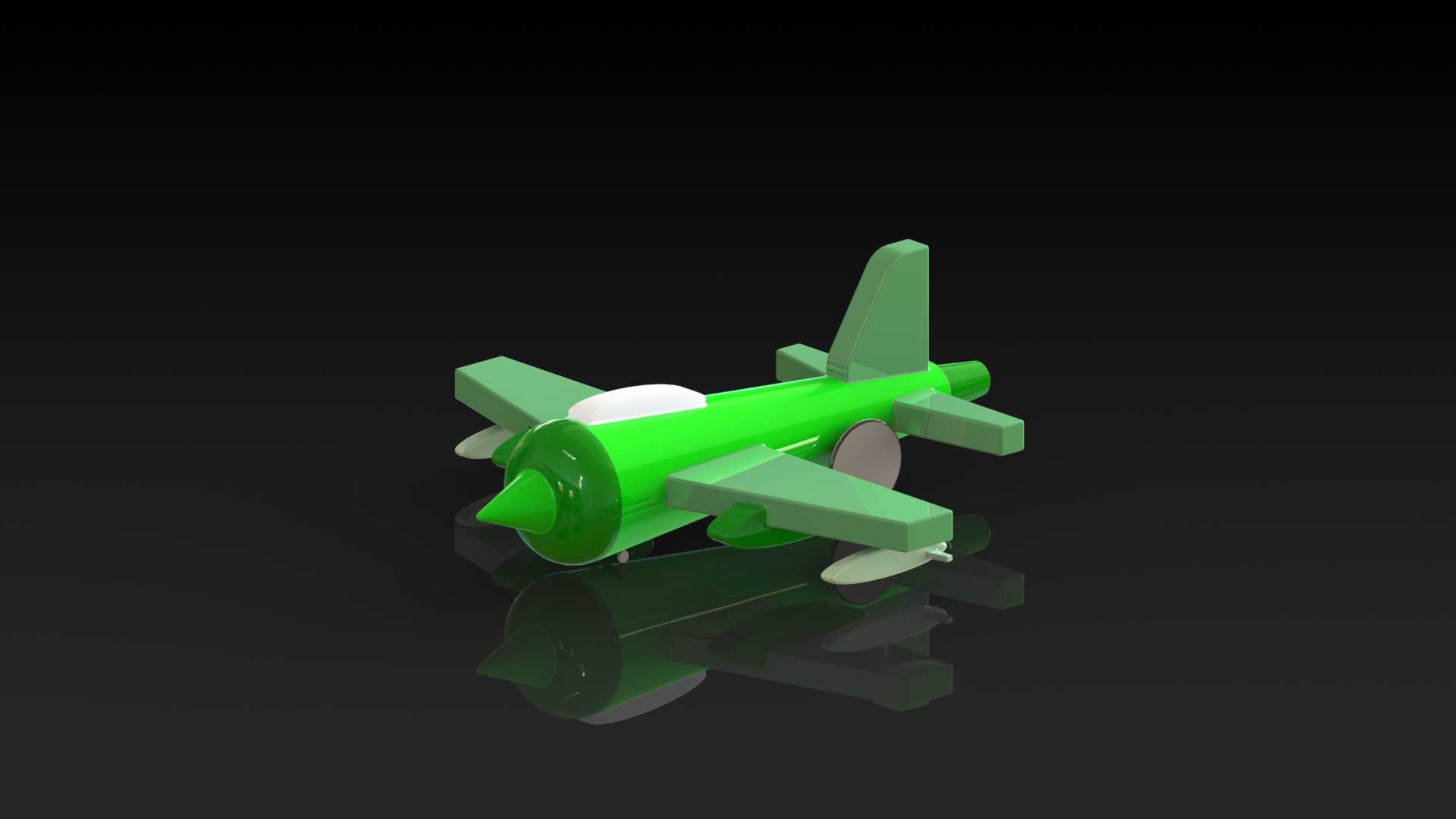

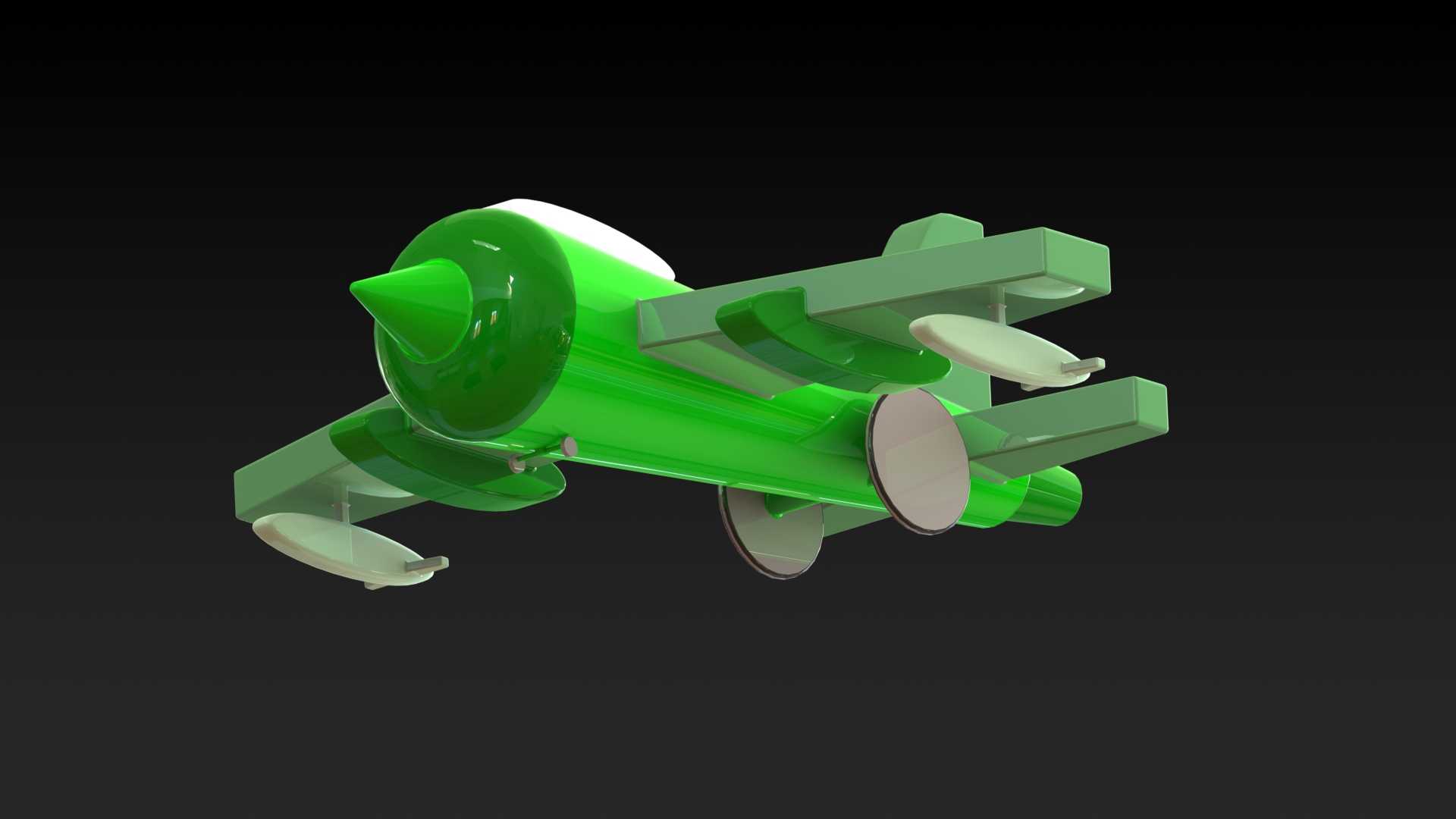

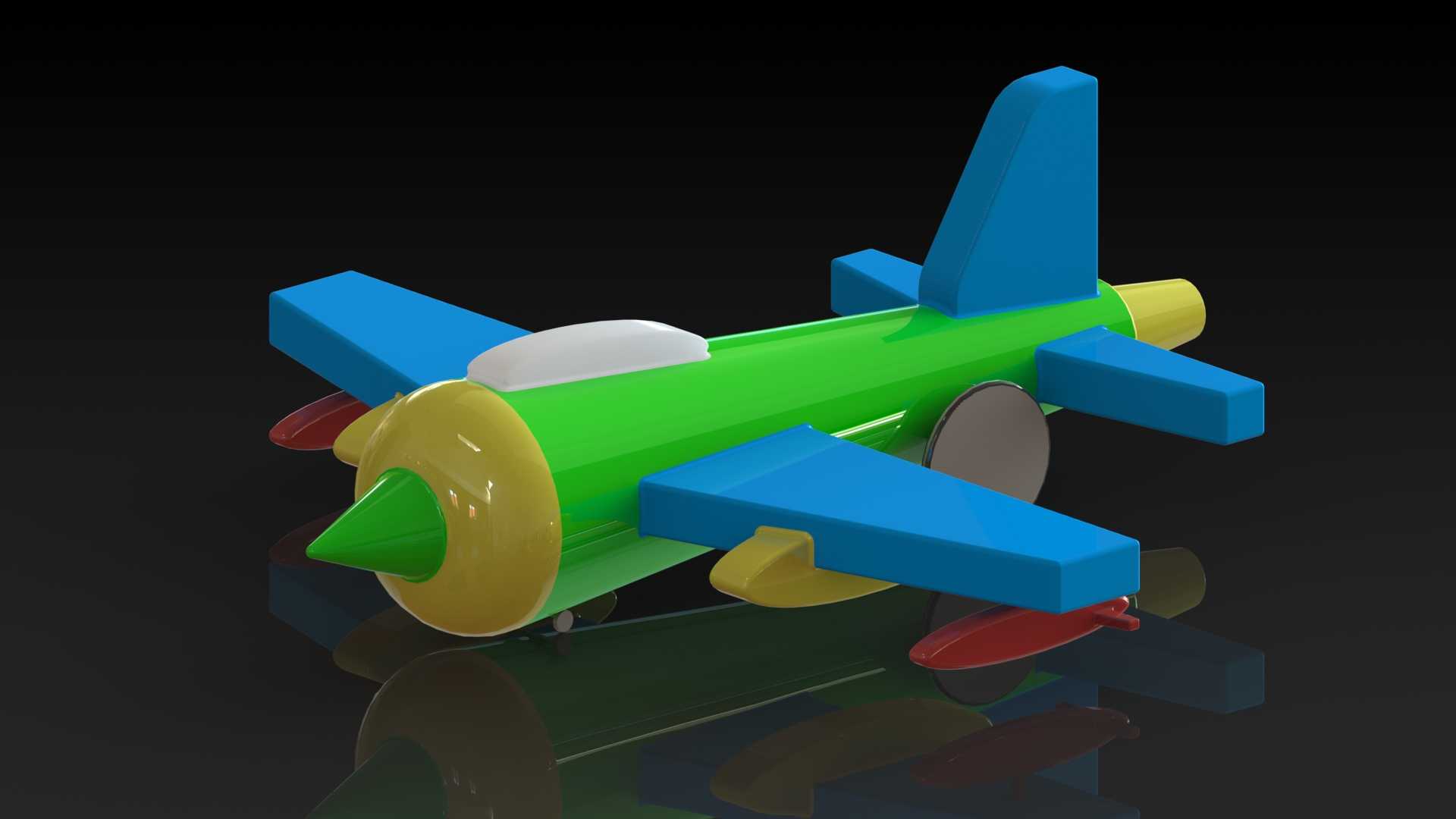

这款卡通化的玩具战机，是面向桌面级FDM3D打印场景开发的可落地制作模型，整体外形尺寸控制在210mm×100mm的边界范围内，无需大尺寸打印设备即可完成全部分件的制作，适配绝大多数家用、创客工作室常用的3D打印机成型仓尺寸，打印完成后仅需简单的插接组装即可成型，不需要额外的粘接剂或者金属紧固件，降低了普通爱好者的制作门槛。从实际应用场景来看，该模型既可以作为儿童益智拼装玩具，通过分件打印、手动组装的过程锻炼低龄用户的动手能力，也可以作为3D打印爱好者的练习素材，验证多色打印、曲面支撑设置、表面后处理的实操技巧，同时还能作为桌面创意摆件，放置在工位、展架作为装饰使用。设计过程中充分考虑了3D打印的工艺特性，所有外露曲面均做了最小1.5mm的壁厚处理，避免打印过程中出现薄壁翘曲、填充不足的问题，机身主体、机翼、尾翼、机头整流罩、弹药挂架等部件均采用无倒扣的拆分设计，打印时无需添加大量可溶性支撑，普通PLA耗材即可完成打印，打印完成后去除支撑的毛边处理工作量极小。机身整体采用圆润化的倒角处理，所有外露棱边均做了R2以上的圆角过渡，避免作为儿童玩具使用时出现尖锐边角划伤的风险，符合玩具类产品的安全设计要求。机翼与机身的连接采用定位插接结构，插接位预留了0.2mm的装配间隙，适配PLA耗材打印后的收缩误差，组装后可以实现稳定的固定，不会出现松脱掉落的问题，尾翼部分同样采用插接定位，垂直尾翼与水平尾翼的连接位做了防呆设计，避免组装时出现方向装反的问题。机头部分采用分段式设计，黄色整流罩与绿色锥形头部分开打印，既可以实现多色分件打印的效果，减少后期上色的工作量，也能降低机头部分的打印支撑需求，锥形头的曲面斜率控制在45度以上，打印时无需支撑即可实现光滑的外表面效果。机身下部预留的弹药挂架结构，采用简化的卡通化激光制导炸弹造型，挂架与机身的连接位做了卡扣式设计，既可以固定挂载，也可以根据使用者的需求拆卸更换其他自定义挂载配件，拓展了模型的可玩性。起落架部分采用简化的隐藏式小轮设计，轮子与起落架支架一体打印，预留了转动间隙，打印完成后轮子可以顺畅转动，实现模型在平整桌面的滑行功能，不需要额外装配轮轴配件，进一步降低了组装复杂度。从结构设计的合理性来看，整个模型的重量分布经过调整，机头部分的重量占比控制在整体重量的35%左右，避免出现头重脚轻导致放置时前倾的问题，机翼的展弦比经过优化，放置时两侧机翼的受力均匀，不会出现侧翻的情况。针对3D打印常见的层纹问题，所有外表面的曲面曲率都做了连续过渡处理，打印时采用0.2mm层厚即可获得比较光滑的表面效果，如果采用0.1mm层厚打印，经过简单的打磨抛光后就可以达到接近注塑件的表面质感，方便后期进行喷漆上色处理。模型的所有分件都做了统一的壁厚设计，打印时不需要针对不同分件单独调整切片参数，统一采用20%的填充率、3层外壁的参数设置即可完成所有部件的打印，大幅降低了切片设置的复杂度，即使是刚接触3D打印的新手用户也能顺利完成制作。在实际的创客教育场景中，该模型还可以作为结构设计的教学案例，讲解面向增材制造的设计思路，如何通过拆分结构减少支撑、如何设计免紧固件的插接装配结构、如何针对打印耗材的收缩特性预留装配间隙等实用的工程设计技巧，相比传统的几何类练习模型，这款玩具战机的造型更具趣味性，能够提升学习者的参与感。
