SolidWorks双斜齿轮参数化结构设计

在重载传动场景的设备选型与结构设计环节，双斜齿轮的应用始终占据核心位置，这类零件常出现在矿山破碎设备的主传动箱、大型起重设备的回转驱动机构、船舶动力传输系统以及高速泵组的增速箱内部，和普通直齿轮、单斜齿轮相比，双斜齿轮的结构特性刚好解决了两类常规齿轮的固有缺陷：直齿轮啮合时重合度低，重载下易出现断齿、冲击噪音大的问题；单斜齿轮传动时会产生持续的轴向推力，必须搭配承载力足够的推力轴承才能抵消轴向载荷，不仅增加了传动箱的结构复杂度，还会提升整体的功率损耗。

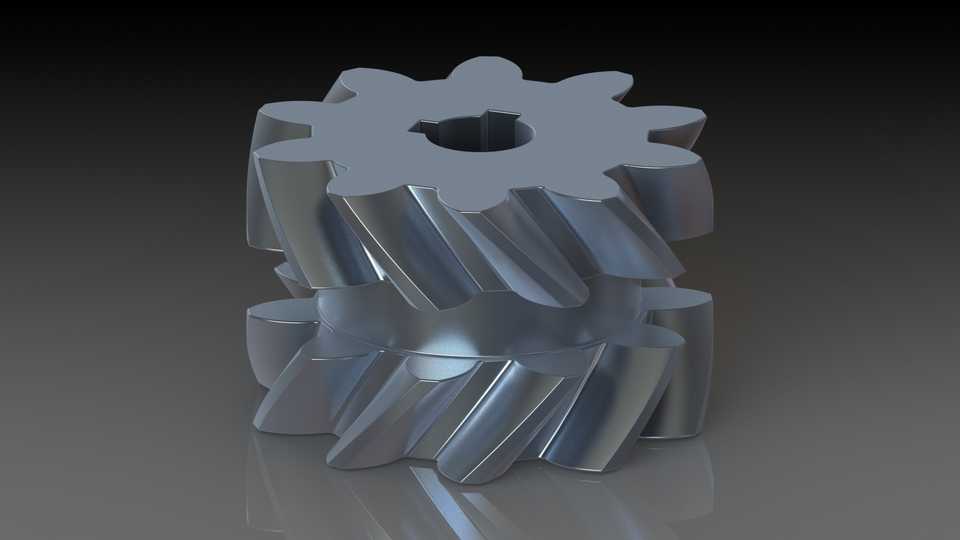

从实际建模的设计思路来看，双斜齿轮的结构并非两个旋向相反的单斜齿轮简单拼接，首先要确定的是齿向参数，左右两段轮齿的螺旋角必须完全对称，螺旋角的取值通常在8°到25°区间内选取，转速越高、载荷越平稳的工况下螺旋角取值偏大，重载冲击工况下螺旋角取值偏小，避免齿面接触应力过大出现点蚀。两段轮齿中间的退刀槽宽度是设计时必须重点考量的安装边界参数，这个尺寸直接和加工工艺挂钩：如果采用滚齿工艺加工，退刀槽宽度需要满足滚刀的退刀行程要求，宽度过小会导致滚刀在加工到中间位置时刮伤已加工的另一侧齿面；如果是采用成型磨齿做精加工，退刀槽宽度还要预留砂轮的越程距离，实际设计时这个尺寸不能随意缩减，否则会直接提升加工难度甚至导致零件无法加工。

齿轮中心的轴孔设计需要匹配安装轴的配合公差，通常采用基孔制的过渡配合，键槽的位置要和轮齿的位置做对应，避免装配时出现应力集中的薄弱截面，轴孔的倒角、齿端的倒角都要做合理设计，齿端倒角不仅能去除加工毛刺，还能在装配啮合时起到导向作用，避免轮齿边缘出现磕碰损伤。从外形尺寸的边界来看，这类双斜齿轮的齿顶圆、齿根圆尺寸需要和配对齿轮做啮合校验，安装时的中心距公差要控制在IT7级精度范围内，中心距偏差过大会导致齿侧间隙不合理，间隙过小会出现卡齿、齿面磨损加剧的问题，间隙过大则会导致传动回程误差超标，反向传动时出现冲击。

在实际工况运行中，双斜齿轮的对称齿向结构可以让两段轮齿产生的轴向力相互抵消，因此不需要额外设置大承载力的推力轴承，仅用普通深沟球轴承或者圆锥滚子轴承做径向支撑即可，能有效缩小传动箱的轴向尺寸，同时因为轮齿是斜向啮合，重合度比直齿轮高30%以上，传动过程中轮齿是逐渐进入啮合、逐渐退出啮合，不会出现直齿轮传动时的整齿冲击，运行噪音更低，承载能力更强，适合在转速高、载荷大、对传动平稳性要求高的场景使用。建模过程中需要注意轮齿的齿廓曲线采用渐开线，齿根部分做圆角过渡，避免应力集中导致齿根断裂，左右两段轮齿的旋向要严格对称，不能出现螺旋角偏差，否则运行时两段轮齿的受力不均，会导致单侧齿面磨损过快，缩短齿轮的使用寿命。另外在做结构校验时，还要考虑齿轮的动平衡性能，因为这类齿轮常应用在高速传动场景，质量分布不均会导致运行时出现振动，因此齿坯加工时就要保证各部分的同轴度，轴孔和齿顶圆的同轴度公差要控制在0.02mm以内，端面和轴线的垂直度公差也要满足相应的精度等级要求，避免装配后出现端面跳动超标的问题。在润滑方式的匹配上，这类齿轮如果是闭式传动箱内使用，通常采用油浴润滑或者喷油润滑，齿面的粗糙度要达到Ra1.6以下，减少啮合时的摩擦损耗，如果是开式传动场景使用，齿面硬度要做提升，采用淬火处理提升耐磨性，应对多粉尘、润滑条件差的工况。
