桁架式钢结构跨接桥梁三维设计作品

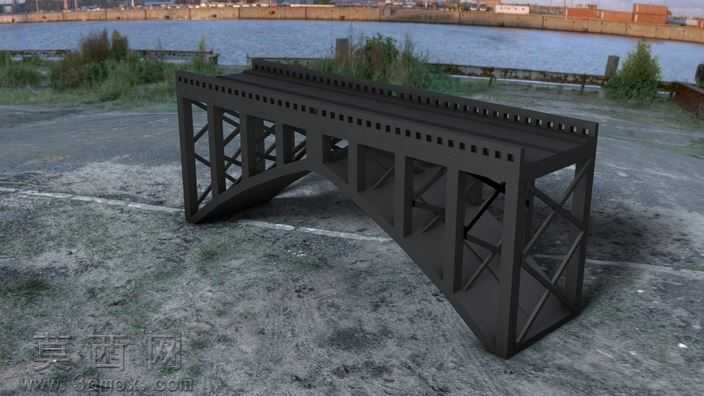

本作品为桁架式钢结构桥梁的三维建模设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据桁架桥的受力特性规划整体轮廓，确定桥体的跨距、宽度与承重高度基准，先绘制桥体上下弦杆的基准草图，通过拉伸命令生成主承重梁的基础实体，再逐一绘制斜向、竖向的腹杆截面轮廓，按照桁架受力的三角稳定排布规律完成腹杆的阵列与装配，确保每一处杆件连接节点完全对齐，避免出现结构错位或干涉问题。桥体顶部的桥面承托板采用带均匀排布孔位的设计，既可以减轻桥体自身重量，也能为后续桥面铺装的连接件预留安装位置，桥体两端的支撑段做了渐变收窄的结构处理，适配不同高度的接岸支撑基础。材质编辑阶段，为整体钢结构赋予哑光黑色金属材质，调整材质的粗糙度参数模拟工业钢材的磨砂质感，在节点连接处添加细微的焊接痕迹纹理，还原真实钢桥的加工细节，同时预留了黄色条纹警示标识的材质层，可快速切换桥体的外观配色方案。渲染阶段采用户外滨水场景作为展示环境，添加柔和的自然天光与地面漫反射效果，调整阴影参数让桥体的桁架结构在地面投射出层次分明的阴影，突出结构的空间立体感，多角度渲染展示桥体的正面、侧面与斜向视角，清晰呈现桁架的内部排布逻辑与整体造型特征。设计过程中重点考量结构的承重合理性，所有腹杆的排布均遵循三角受力稳定原则，避免出现无支撑的悬空结构段，整体模型的所有零件均保留完整的建模参数，可根据实际跨接需求调整桥体长度、杆件截面尺寸等参数，适配不同的场景使用需求，模型的结构细节完全还原真实钢桁架桥的构造特征，可用于结构展示、教学演示或场景搭建使用。
