径向式涡轮叶轮精密结构三维设计

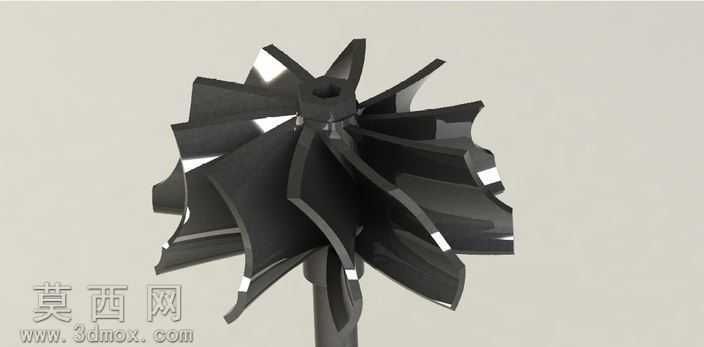

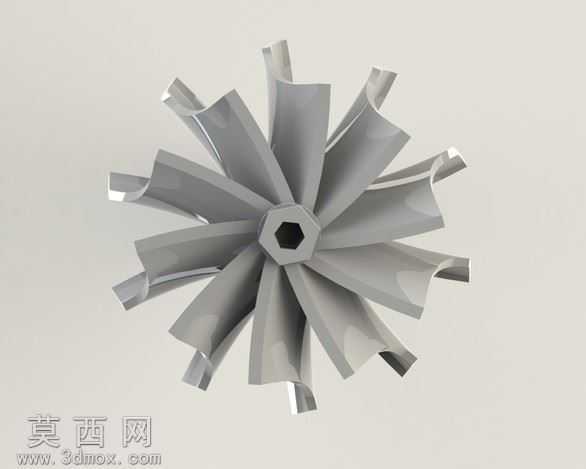

本作品为径向式涡轮叶轮的三维参数化建模成果，建模阶段以流体动力性能需求为核心设计逻辑，首先确定叶轮的轮毂基准结构，中心设置带内六角特征的安装定位孔，用于实现叶轮与传动轴的周向固定与轴向定位，保证动力传输过程中的同轴度与连接可靠性。叶片采用空间扭曲曲面构型，建模过程中通过多截面曲面放样、曲面修剪与实体加厚的流程完成单个叶片的构建，所有叶片沿轮毂周向均匀阵列排布，叶片前缘做圆弧过渡处理以降低流体进入叶轮流道时的冲击损失，叶片尾缘做收薄处理优化流体流出状态，相邻叶片间形成平滑收敛的流道结构，保障流体介质在流道内完成能量转换过程的顺畅性。材质设计阶段针对涡轮叶轮的高温、高转速工作场景，赋予模型高温合金材质属性，通过调整材质的金属度、粗糙度参数，还原金属构件的哑光金属质感，对叶片的曲面棱边做细微的倒角处理，避免应力集中问题的同时提升模型的真实感。渲染阶段采用柔和的工作室环境光，搭配多角度补光突出叶片曲面的流畅弧度与金属反光特性，清晰展现叶轮的整体结构与细节特征。结构设计上充分考量涡轮叶轮的实际工况需求，轮毂与叶片的连接位置做圆角过渡处理，降低高速旋转时的应力集中系数，整体结构做动平衡校验的结构预留，保证叶轮在高转速运行时的稳定性，模型的所有曲面均经过连续性校验，无破面、重叠面等几何错误，可直接用于后续的流体仿真分析、结构强度校核以及加工制造环节的参考，完整还原了涡轮叶轮从设计构思到三维实体呈现的全流程，精准匹配流体机械动力部件的设计规范与性能要求。
