直角偏置双头弯柄平头螺丝刀结构

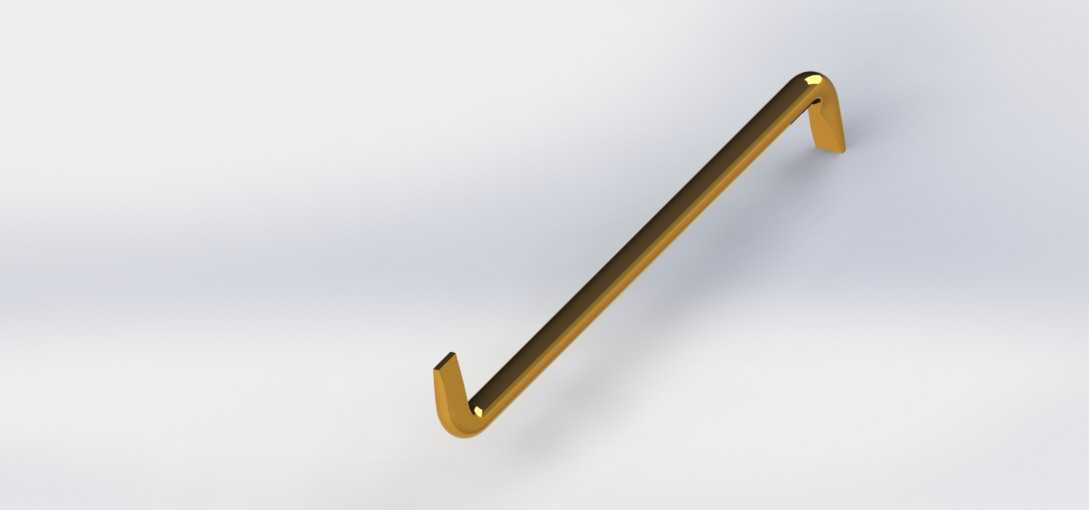

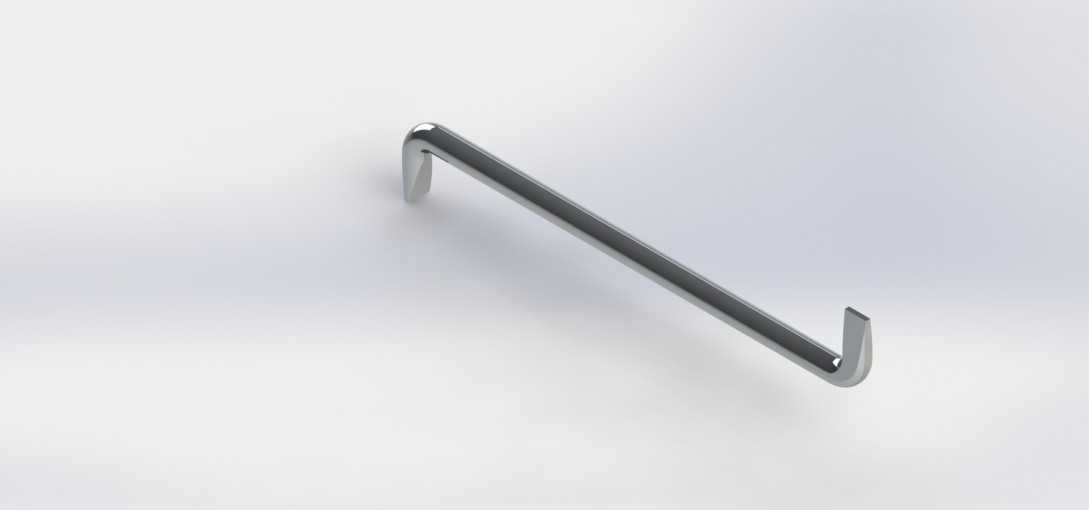

在设备维保、狭小空间装配场景里，常规直柄螺丝刀往往受限于操作空间无法完成紧固件的拧动作业，这类两端反向弯折90度的偏置平头螺丝刀，正是为解决受限空间的紧固需求设计的手动工具。不同于常规直柄螺丝刀依靠长杆传递扭矩的结构，这类偏置螺丝刀整体采用一体弯折的金属杆结构，杆身两端均加工为适配一字槽螺钉的平头刀头，两端弯折方向完全相反，形成直角式的操作结构，使用时可将任意一端刀头卡入螺钉槽内，通过扳动另一端的杆身实现扭矩传递，不需要预留直柄螺丝刀所需的轴向操作空间，仅需要螺钉径向的少量转动空间即可完成拧动作业，在设备内部管线密集区域、机柜内侧安装位、嵌入式组件的装配维保场景中，这类工具的适配性远高于常规直柄螺丝刀。从结构设计逻辑来看，这类螺丝刀的杆身采用等直径的金属圆棒加工，整体没有额外的包覆手柄，依靠金属杆本身的刚性传递扭矩，弯折处采用大圆弧过渡处理，避免应力集中导致的杆身断裂问题，两端的刀头做了扁平化磨削处理，刀头厚度与常见一字槽螺钉的槽宽适配，刀头端面做了微小的倒角处理，既可以顺利卡入螺钉槽内，也能减少刀头边缘的崩损风险。在实际使用过程中，这类工具的操作逻辑与常规L型内六角扳手类似，可通过更换两端的刀头实现快速拧动与大扭矩紧固的切换：当需要快速转动螺钉时，可将短边端的刀头卡入螺钉槽，手握长边杆身进行大半径的圆周转动，提升拧动效率；当螺钉处于最终紧固阶段或者需要拆卸锈死的螺钉时，可将长边端的刀头卡入螺钉槽，手握短边杆身施加更大的扭矩，满足大扭矩的紧固或拆卸需求。从安装边界与尺寸适配角度来看，这类螺丝刀的整体长度通常控制在100mm到200mm之间，弯折后的两端直段长度根据使用场景做差异化设计，短边段长度通常在15mm到30mm之间，可伸入深度较浅的凹陷安装位，长边段长度通常在80mm到170mm之间，提供足够的力臂长度来传递扭矩，杆身直径根据适配的螺钉规格做匹配，适配M3到M6规格一字槽螺钉的偏置螺丝刀，杆身直径通常在3mm到6mm之间，既保证足够的抗扭强度，也不会因为杆身过粗无法伸入狭小的安装间隙。在结构建模过程中，需要重点关注弯折处的圆弧半径控制，圆弧半径过小会导致弯折处的应力集中系数过高，施加较大扭矩时容易出现断裂问题，圆弧半径过大则会导致刀头端的有效长度缩短，无法伸入深度稍大的安装位；两端刀头的磨削角度需要严格控制，刀头的楔角角度通常设置在30度到45度之间，角度过小会导致刀头强度不足，拧动时容易弯折崩损，角度过大则会导致刀头过厚，无法卡入尺寸较小的螺钉槽内；刀头与杆身的同轴度也需要做严格控制，避免刀头偏斜导致拧动时出现打滑、脱槽的问题，损伤螺钉槽或者周边的零部件。这类工具在实际生产场景中，常作为设备随机配套的专用维保工具，配备在空间紧凑的机电设备、仪器仪表、小型机柜的配件包中，解决设备安装后维保空间不足的问题，也常作为维修人员的随身备用工具，应对常规工具无法操作的特殊安装位紧固需求，其一体成型的结构没有额外的连接部件，整体结构强度高，抗扭性能好，长期使用也不会出现手柄脱落、连接松动的问题，适合在复杂的维保场景中长期使用。建模过程中还需要考虑杆身的表面处理工艺对应的结构细节，通常这类工具的表面会做镀镍或者发黑处理，建模时不需要额外添加包覆结构，仅需要保证杆身的圆柱面光滑无凸起，弯折处过渡顺滑，刀头的磨削面平整，边缘无毛刺结构即可，整体结构简洁，没有多余的装饰性结构，所有的结构设计都围绕狭小空间的紧固操作需求展开，在最小的空间占用下实现最大的扭矩传递效率，同时兼顾两端刀头的通用性，一把工具即可满足不同操作空间、不同扭矩需求的一字螺钉紧固作业，不需要额外更换工具，提升狭小空间内的装配维保效率。
