电气回路过流保护用管状熔断器结构

　　在低压配电、工业控制回路以及民用电气线路的布设中，过流保护元件是不可缺失的基础部件，这类管状熔断器常被串接在回路进线端，当线路中出现过载、短路等异常大电流时，内部熔丝会在电流热效应作用下快速熔断，切断故障回路，避免后端用电设备、线路绝缘层因过流发热引发烧毁甚至起火风险，是电气系统里最基础也最可靠的故障隔离部件之一。不同于大电流场景下使用的框架式断路器，这类小型管状熔断器的响应速度更快，分断能力适配常规AC220V、DC24V等常见工控与民用供电等级，在小型控制柜、家电内部供电板、户外临时配电支路里都有大量应用，安装时多配套标准熔断器底座，通过两端金属端帽实现导电接触，不需要复杂的锁固结构，更换操作也十分便捷，

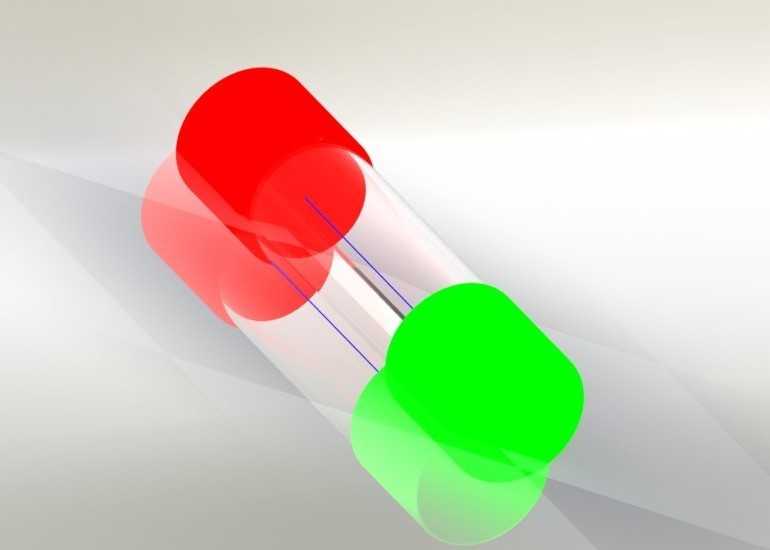

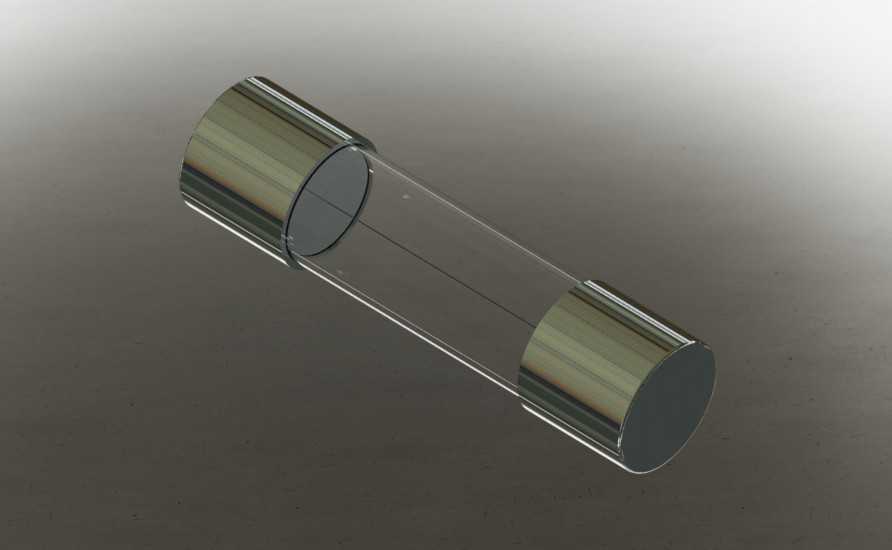

　　运维人员无需专用工具即可完成故障件替换。从结构设计逻辑来看，该熔断器采用两端金属封端加透明绝缘外壳的组合结构，透明外壳选用耐温绝缘材质，既可以保证内部熔丝的状态可直接目视观察，运维巡检时不用拆卸就能判断熔丝是否熔断，也能在熔丝熔断产生电弧时提供足够的绝缘隔离，避免电弧外露引发相间短路。两端的金属端帽采用冲压成型工艺，表面做镀镍防锈处理，和底座夹片接触时导电性能稳定，长期使用也不会因为氧化出现接触电阻过大、端头发热的问题。内部熔丝采用变截面设计，在额定电流下工作时发热量与散热量处于平衡状态，熔丝温度维持在材料允许范围内不会出现误熔断，当电流超过额定值一定倍数时，熔丝窄颈位置的电流密度快速升高，短时间内积累的热量就能让熔丝快速熔化分断，

　　分断过程中外壳内部填充的石英砂材质（部分小电流规格为空气绝缘）会快速冷却电弧，让电弧在极短时间内熄灭，避免分断过程中出现持续拉弧。在安装边界尺寸上，这类常规小型管状熔断器遵循通用尺寸规范，整体为圆柱型结构，长度与直径适配标准熔断器座的安装槽位，安装时不需要额外调整底座夹片的间距，两端金属帽的直径公差控制在合理范围内，既不会因为尺寸过松出现接触不良、运行中脱落的问题，也不会因为尺寸过紧导致插拔更换困难。设计建模过程中，需要重点保证两端金属端帽与绝缘外壳的同轴度，若同轴度偏差过大，安装时会出现端帽卡滞、无法完全插入底座夹片的问题，进而导致接触面积不足、运行中发热。同时要注意绝缘外壳的壁厚设计，壁厚过薄会导致机械强度不足，运输、

　　安装过程中容易出现外壳碎裂的问题，壁厚过厚则会压缩内部空间，影响熔丝的排布与灭弧介质的填充量。在实际选型应用中，需要根据回路的额定工作电流、工作电压匹配对应规格的熔断器，不能随意用大电流规格替换小电流规格，否则会失去过流保护作用，也不能用小电流规格替换大电流规格，否则会出现正常工作时误熔断、影响回路正常供电的问题。在三维建模过程中，除了还原外部可见的端帽、透明外壳结构，也需要对内部熔丝的排布、连接点位置做准确还原，方便后续做整机装配干涉检查时，确认熔断器周边预留的拆装空间是否足够，比如部分紧凑安装的控制板上，熔断器周边若有过高的元件遮挡，会导致更换熔断器时无法直接插拔，需要预留出至少等于熔断器整体长度的操作空间，才能满足后期运维的需求。另外在做电气柜布线模拟时，也可以通过该模型确认熔断器底座的安装位置与周边走线的距离，避免导线绝缘层长期接触熔断器端帽，因为端帽正常工作时的轻微发热加速绝缘层老化。
