36W双管防爆荧光线性照明灯具结构

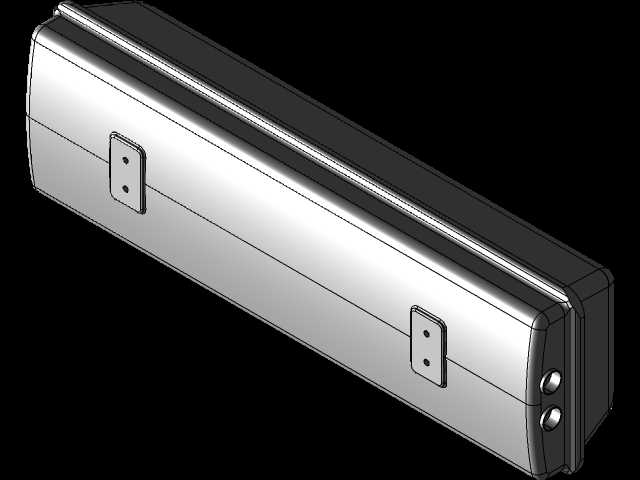

这款隔爆型荧光线性灯具的三维结构，完全围绕易燃易爆危险区域的照明需求展开设计，建模过程中需要兼顾隔爆性能、密封可靠性、安装适配性与光学输出效率的多重平衡，每一处结构细节都对应实际工况的硬性要求。从应用场景来看，该灯具适配1区、2区气体危险环境以及21区、22区粉尘危险环境，常见于喷漆室喷涂作业区、飞机维修机库、石油钻机作业平台、炼油厂生产装置区、溶剂存储与清洁作业区、气体处理厂管廊区域、化工制造车间、废水处理厂曝气池周边、海上石油平台甲板等存在易燃易爆混合物的场所，这类区域对电气设备的外壳强度、隔爆间隙、密封等级都有强制要求，建模时需要严格对应防爆标准的结构规范。

从功能特性来看，灯具采用双2英尺T8荧光灯管配置，单灯额定功率36W，适配220V AC 50Hz供电体系，泛光配置下可实现2380流明的光输出，显色指数CRI为75，提供5000K、4100K、2700K三种色温选项，可根据不同作业场景的视觉需求选择对应色温版本。外壳采用玻璃纤维增强聚酯材质模压成型，兼顾结构强度与耐腐蚀性能，可耐受户外工况的紫外线照射、盐雾腐蚀与轻度机械冲击；透光罩采用抗紫外线聚碳酸酯材质，配合泡沫密封垫圈实现IP66的防护等级，可完全阻挡粉尘侵入，同时承受高压水冲洗无渗漏，完全满足户外露天与潮湿作业区的使用要求。灯具内置电子镇流器，配套联锁保护系统，当透光罩被意外打开时会自动切断电源，避免带电开盖产生的电火花引爆周围易燃易爆介质，这一联锁结构是防爆灯具的核心安全设计，建模时需要准确还原锁扣与电源开关的联动行程，保证联锁动作的可靠性。

设计思路上，灯具采用长条形线性结构，整体截面为带圆弧过渡的梯形，既可以保证内部灯管与镇流器的安装空间，又能减少外壳上的积尘积水，适合粉尘较多的作业场景。线缆引入端设置在灯具端部的侧面，采用M25规格的电缆锁紧毂，配套两个同规格的塑料/聚酰胺电缆密封堵头，接线端子包含L1、N相线与零线端子，以及两个PE接地端子，满足电气安全的接地要求，建模时需要准确还原电缆入口的密封结构、端子的安装位置与接线空间，避免实际装配时出现线缆弯折半径不足、接线操作空间不够的问题。灯具的安装适配性设计覆盖多种常见安装方式，可适配天花板吸顶安装、吊杆吊装、链式悬挂安装、角支架固定、杆夹式立杆安装、杆顶安装等多种形式，配套的安装附件可根据实际场景选配，建模时预留了对应安装支架的连接孔位与安装基准面，孔位位置与尺寸完全匹配通用防爆安装支架的规格，不需要额外打孔改造即可完成装配。

从安装边界与尺寸适配来看，灯具的整体长度适配双2英尺T8灯管的安装要求，灯管采用G13灯座固定，灯座的位置精度直接影响灯管的装配可靠性，建模时需要保证两个灯座的同轴度误差在允许范围内，避免灯管安装后出现受力碎裂的问题。灯具的工作环境温度范围为-25℃至+40℃，对应的T4温度组别要求灯具表面最高温度不超过135℃，外壳的散热结构设计通过增大外壳与空气的接触面积，配合镇流器的合理布局，保证长期工作时表面温度不超过温度组别的限值，避免点燃周围的易燃易爆介质。灯具的使用寿命约7500小时，结构设计上充分考虑了后期灯管更换的便捷性，锁扣结构无需专用工具即可开启，更换灯管时只需要拨开侧面锁扣即可掀开透光罩，完成灯管更换后扣合锁扣即可自动恢复联锁保护，不需要额外的调试操作。在三维建模过程中，需要特别注意隔爆结合面的长度与间隙参数，所有外壳配合面的间隙、长度都要符合隔爆型设备的标准要求，保证外壳内部发生燃爆时，火焰通过结合面间隙传出后会被充分冷却，不会引爆外部的易燃易爆混合物，这是隔爆型灯具结构设计的核心要点，也是区别于普通工业照明灯具的关键结构特征。
