ATEX认证24V防爆LED线性照明灯具

这款防爆LED线性灯具的三维建模，完全围绕易燃易爆危险场景的照明需求展开设计，核心适配Zone1、Zone2气体防爆区域以及Zone21、Zone22粉尘防爆区域的室外及工业场所照明需求，常见应用场景涵盖喷漆烤漆房、飞机维修机库、石油钻井平台作业区、炼油厂生产装置区、溶剂存储与作业车间、气体处理厂生产工段、化工制造车间、废水处理厂防爆区域、海上油气平台作业面等存在易燃易爆气体或可燃性粉尘的场景，解决普通照明设备在这类区域易引发燃爆事故的核心痛点。

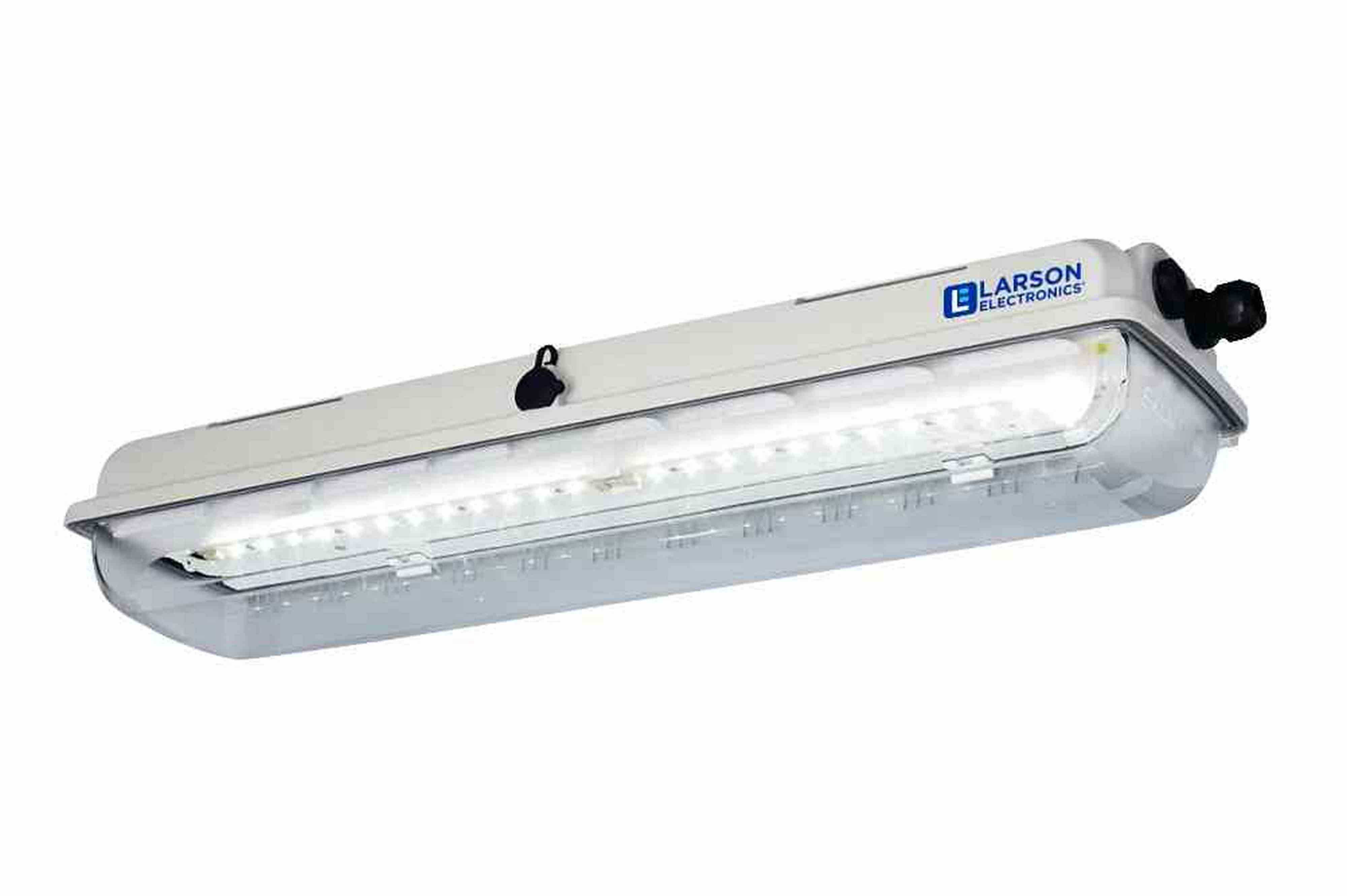

从设备实际用途来看，该灯具作为固定安装的防爆照明终端，为危险区域内的巡检、设备操作、检修作业提供稳定的冷光源照明，替代传统的防爆荧光灯、防爆金卤灯，规避传统光源灯丝易断裂、启动预热时间长、运行温度高、含汞等有害物质的缺陷。灯具额定工作电压为24V直流，兼容50/60Hz供电回路，单灯光通量输出3700流明，显色指数CRI达到75，色温为5700K冷白光，适配工业作业场景下对色彩辨识度、照明清晰度的要求，单灯额定使用寿命可达50000小时以上，大幅降低危险区域的灯具维护频次，减少运维人员在防爆区域的暴露时间。

产品功能特性上，整机防护等级达到IP66，外壳采用玻璃纤维增强聚酯材质模压成型，具备优异的抗冲击、耐腐蚀性能，可适应户外雨淋、粉尘冲刷、轻度腐蚀气体的使用环境；透光透镜采用抗紫外线聚碳酸酯材质，配套泡沫密封垫圈实现壳体的密封隔爆性能，透镜通过联锁结构与壳体锁紧，维护时必须通过联锁开关切断灯具电源，避免带电开盖引发的燃爆风险。灯具自带T6温度组别保护，可在-40℃至+55℃的环境温度范围内稳定工作，运行过程中外壳表面温度始终控制在T6组别允许的温度阈值内，不会成为易燃易爆介质的点燃源。接线端配置L1、L2、L、N、PE五个接线端子，满足电源进线与续接出线的接线需求，电缆通过壳体侧面的M25×1.5规格线缆格兰头接入，配套两个M25×1.5规格的塑料聚酰胺封堵头，用于封堵未使用的进线口，保证壳体的密封防爆性能。

设计思路层面，建模过程完全遵循防爆电气的结构设计规范，首先确定隔爆结合面的长度、间隙参数，保证壳体内部即使发生燃爆，火焰通过结合面时能够被充分冷却，不会引燃外部的易燃易爆介质；其次考虑安装兼容性，灯具本体预留多类安装结构的适配接口，可兼容天花板吸顶安装、吊链/吊杆吊装、壁挂式角支架安装、立杆夹持安装、卡夹式架体安装、顶升安装等多种安装方式，无需额外改动主体结构即可适配不同现场的安装条件，建模时同步预留了各类安装附件的装配接口，方便后续配套支架、吊件的结构设计。光源部分采用贴片式LED模组直接贴合在壳体的散热结构上，通过壳体本身的玻纤增强聚酯材质实现被动散热，无需额外加装散热鳍片，既简化了结构，又避免了散热结构积尘带来的防爆隐患；驱动电源模块采用灌封处理，内置在独立的隔爆腔体内，与光源腔分隔开，避免电源元件故障产生的电弧引燃外部介质。

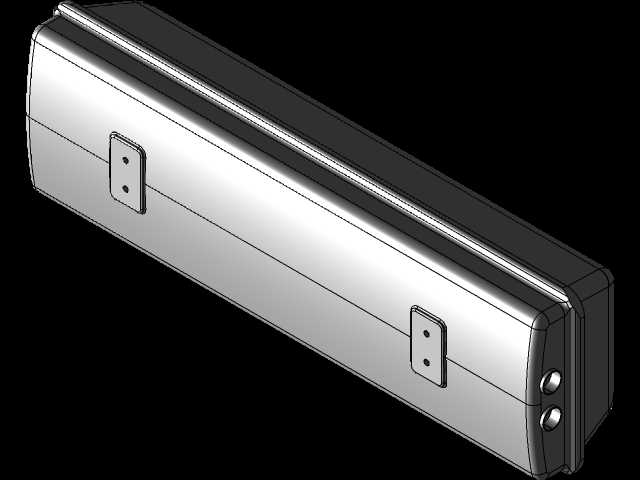

外形尺寸与安装边界方面，灯具为2英尺固定长度的长条形线性结构，建模时严格还原实际产品的外形轮廓，壳体宽度、厚度尺寸适配常规防爆区域的安装空间要求，两端的端盖结构、线缆格兰头的突出尺寸、顶部的安装挂点位置都按照实际装配关系建模，安装时需预留灯具两端至少50mm的接线操作空间，灯具背部与安装面之间预留10mm以上的散热间隙，吊装时吊点间距匹配灯具本体的安装孔位，保证安装后灯具受力均匀，长期使用不会出现壳体变形影响密封性能的问题。建模过程中对所有的配合面、安装孔位、密封槽结构都做了精确还原，可直接用于防爆照明系统的布局设计、安装支架的配套设计、以及项目前期的设备选型可视化核验。
