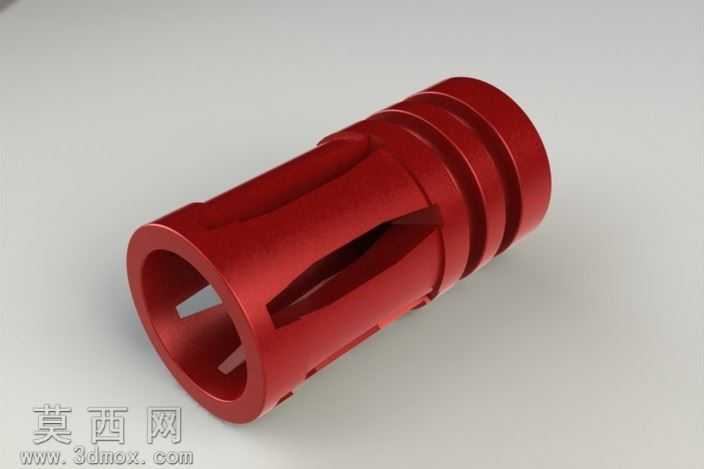

红色树形镂空管状结构零件设计

本作品为一款采用三维建模软件完成的管状结构零件设计，整体呈现柱形中空形态，建模过程中首先以旋转凸台命令构建基础的空心圆柱基体，精准控制内外径尺寸与整体长度比例，保证基体的同轴度符合机械零件的基础精度要求。在外观结构设计上，零件外表面设计有多道环形凹槽，建模时通过环绕阵列的切除命令完成凹槽的均匀排布，既提升了零件外观的层次感，也可在实际装配场景中起到限位、防滑的作用。零件主体部分采用对称式树形开槽镂空设计，建模阶段通过绘制单侧的树形切除轮廓草图，以圆周阵列命令完成多组开槽的均匀分布，开槽的边缘全部做了圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时让整体线条更流畅自然。材质与渲染环节，为零件赋予了红色阳极氧化金属材质，调整材质的粗糙度、金属度参数，模拟出铝合金硬质氧化后的细腻哑光金属质感，渲染时采用柔和的侧上方打光方案，既清晰展现出镂空结构的通透层次，也突出了外表面环形槽的立体感，同时通过环境光遮蔽效果强化了零件内部中空结构的空间感。设计思路上，这款零件兼顾了轻量化与结构强度，对称分布的树形镂空结构在大幅降低零件整体重量的同时，保留了环形受力筋的结构支撑，可在需要减重的管状连接件场景中使用，中空的内孔设计可适配对应直径的轴类或管路部件，外端的多道环槽可用于安装密封圈、卡簧等配套标准件，整体结构完全遵循机械加工的工艺要求，所有切除特征均具备可加工性，无倒扣、无超出常规加工能力的特殊结构，可直接用于后续的数控加工或3D打印验证。
