轻量级起重吊运吊钩滑轮三维结构设计

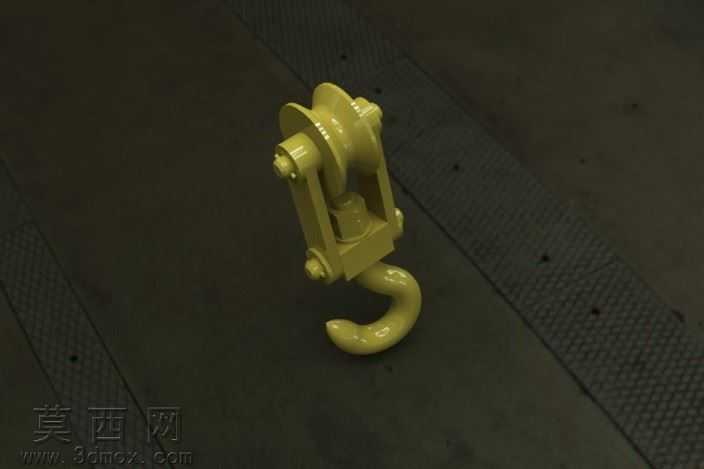

本作品为轻量级运输作业场景设计的吊钩滑轮三维模型，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与起重吊具的安全设计要求，从结构合理性、装配可行性、使用可靠性多个维度完成全流程建模搭建。建模阶段首先完成整体结构的参数规划，将吊钩滑轮拆解为滑轮架体、滑轮轴、定滑轮轮体、吊钩连接座、弧形吊钩、侧封挡板、紧固销轴七个核心组成部分，每一个零部件均按照实际五金构件的加工比例完成尺寸参数设定，确保各部件之间的装配间隙符合机械装配公差要求，不存在结构干涉问题。材质渲染阶段，针对起重五金件的实际应用材质，为所有金属构件赋予了黄铜质感的金属材质，调整材质的金属度、粗糙度与反光参数，还原铸铜五金件的哑光金属光泽，同时对滑轮转动配合面、销轴紧固端面做了细微的质感区分，让转动配合部位的表面呈现出更光滑的机加工质感，架体非配合面则保留铸造成型的细微质感差异，提升模型的真实感。结构设计上，滑轮架采用双侧夹板式结构，通过上下两组横向销轴完成架体的紧固连接，上部销轴同时作为定滑轮的转动支撑轴，预留出足够的滑轮转动空间，确保绳索绕行时不会与架体产生摩擦；下部销轴用于连接吊钩与架体的连接座，连接座与吊钩采用一体化成型结构设计，吊钩为标准的大弧度防脱钩造型，钩头端部做了圆润过渡处理，既保证吊运挂接时的顺滑度，也避免尖锐棱角带来的安全隐患；滑轮轮体采用带绳槽的圆弧槽型设计，绳槽弧度适配常规起重绳索的直径，能够有效约束绳索位置，防止吊运过程中绳索脱槽。设计思路围绕轻量级运输场景的使用需求展开，整体结构在保证承重强度的前提下尽可能简化冗余结构，减少不必要的材料占用，让整体构件重量更轻，适配小吨位、短距离的轻型物料吊运作业，所有转动部位均预留了合理的转动间隙，能够在三维装配环境下完成滑轮转动、吊钩小幅摆动的动作模拟，完整还原该吊钩滑轮的实际工作状态，模型结构完整，各零部件可单独拆分用于加工参考或结构演示。
