无刷轮缘式轴流通风结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:349305
  • 无刷轮缘式轴流通风结构设计
  • 无刷轮缘式轴流通风结构设计
  • 无刷轮缘式轴流通风结构设计
  • 无刷轮缘式轴流通风结构设计

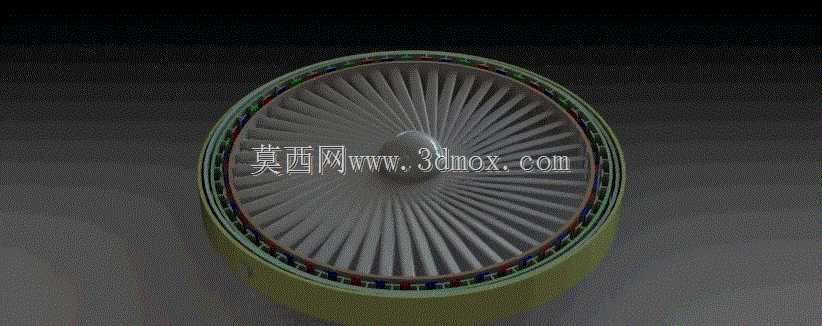

在电子设备密闭机柜散热、特种工况小空间通风、局部精准送风这类场景里,传统中心电机驱动的轴流风扇往往会遇到中心流道被电机占据、整体轴向尺寸偏大、中心区域流场紊流多的问题,轮缘驱动的无刷通风结构就是针对这类痛点做的结构优化方案。这套结构把驱动绕组、永磁磁钢全部布置在叶轮外圈的环形边框位置,完全取消了中心位置的电机安装位、支撑轮毂的径向辐条,整个叶轮的中心流道完全贯通,气流从进风侧到出风侧没有中心结构的遮挡,同等叶轮直径下的有效通风面积比传统中心驱动风扇提升15%以上,中心区域的气流不会被电机和辐条切割打散,出风的均匀度更好,紊流带来的气动噪音也能降低3到5分贝,适合对噪音控制有要求的密闭设备内部散热场景。

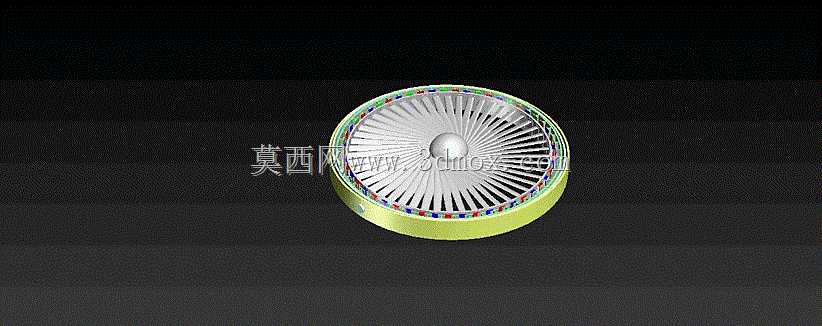

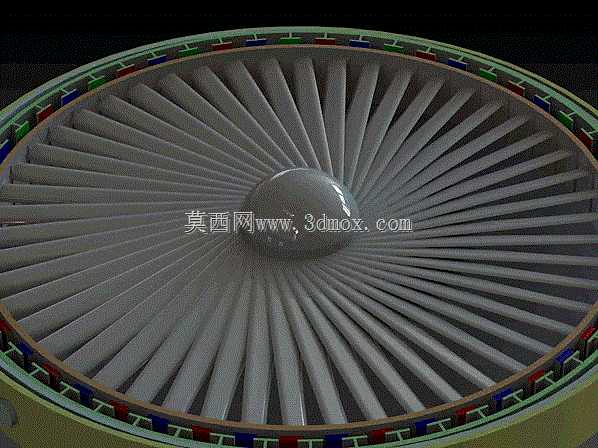

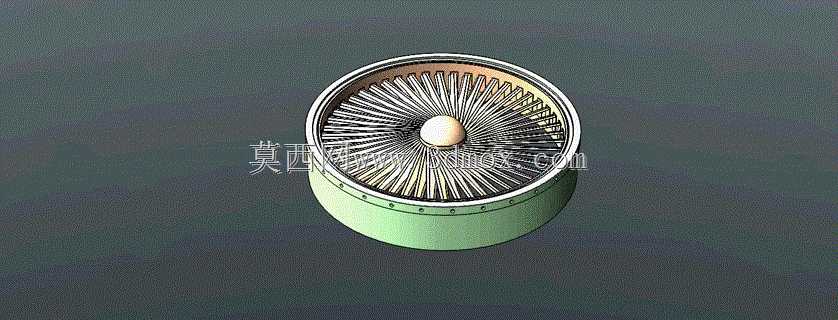

从结构设计逻辑来看,轮缘位置的环形定子绕组直接固定在外侧的安装导风圈内,导风圈同时承担绕组防护、气流整流、安装定位三个功能,不需要额外设置独立的电机安装支架,整体的轴向安装尺寸可以压缩到传统同规格风扇的70%左右,在轴向安装空间受限的薄型设备、夹层通风位置有明显的适配优势。叶轮部分采用等强度径向直叶片搭配小弧度翼型截面的设计,叶片根部直接和外圈的永磁磁钢安装环连为一体,不需要额外设置中心轮毂,叶片的数量根据外径尺寸匹配,保证在常用转速区间内避开结构固有频率,不会出现运行共振的问题。外圈的磁钢采用分段嵌入式安装,和定子绕组之间保留均匀的0.3mm到0.5mm气隙,气隙的均匀度通过导风圈和叶轮安装位的同轴度公差保证,加工时需要控制导风圈内侧的圆度公差在IT7级以内,避免运行时出现磁钢擦碰定子的问题。

安装边界上,这套结构的外侧导风圈预留了标准的环形安装止口,止口的尺寸公差采用H7级配合,可以直接适配常规的圆形通风道安装位,不需要额外做转接结构。导风圈的侧壁预留了绕组走线的出线槽,出线位置做了圆角防护,避免布线时划伤线材绝缘层。叶轮的轴向窜动间隙控制在0.2mm以内,通过导风圈前后的限位挡边实现定位,不需要额外设置止推轴承,简化了整体的装配流程,零部件数量比传统中心驱动的无刷风扇减少20%左右,装配工序更短,批量生产时的装配一致性更容易控制。

实际使用中,因为没有中心电机的遮挡,气流可以直接沿着轴向贯通,在需要直吹散热的场景里,比如服务器机柜的局部热点散热、大功率电子模块的近距离送风,中心区域的风速比同规格传统风扇高10%左右,散热效率的提升更明显。同时因为驱动部分全部布置在轮缘位置,运行时的转动惯量分布更靠外,叶轮的转动稳定性更好,相同动平衡精度等级下,运行时的振动幅值更小,对安装基座的振动影响更低,适合在对振动敏感的精密设备旁做通风配套。设计时需要注意轮缘位置的磁钢固定可靠性,因为磁钢随叶轮高速转动,要承受离心力的作用,嵌入式安装的磁钢外侧需要设置环形的防护套,避免长期运行后磁钢出现松脱移位的问题,防护套采用非导磁的轻质材料制作,不会影响磁路的正常工作,同时自身的重量要做等重分配,避免额外增加叶轮的动平衡校正难度。

流道设计上,导风圈的进风侧做了圆角导流结构,圆角半径取导风圈壁厚的1.5倍,可以减少进风位置的气流涡流损失,提升整体的通风效率。叶片的翼型截面经过流场匹配,在常用的工作转速区间内,叶片表面不会出现明显的气流分离,气动效率保持在较高水平,相同风量下的运行功耗比传统结构更低。绕组部分的散热依靠外圈导风圈的金属壳体传递,同时导风圈外侧可以根据需要设置散热鳍片,在长时间高功率运行的场景里,能把绕组的工作温度控制在合理范围内,避免高温导致的磁钢退磁、绕组绝缘老化问题,提升结构的长期运行可靠性。
