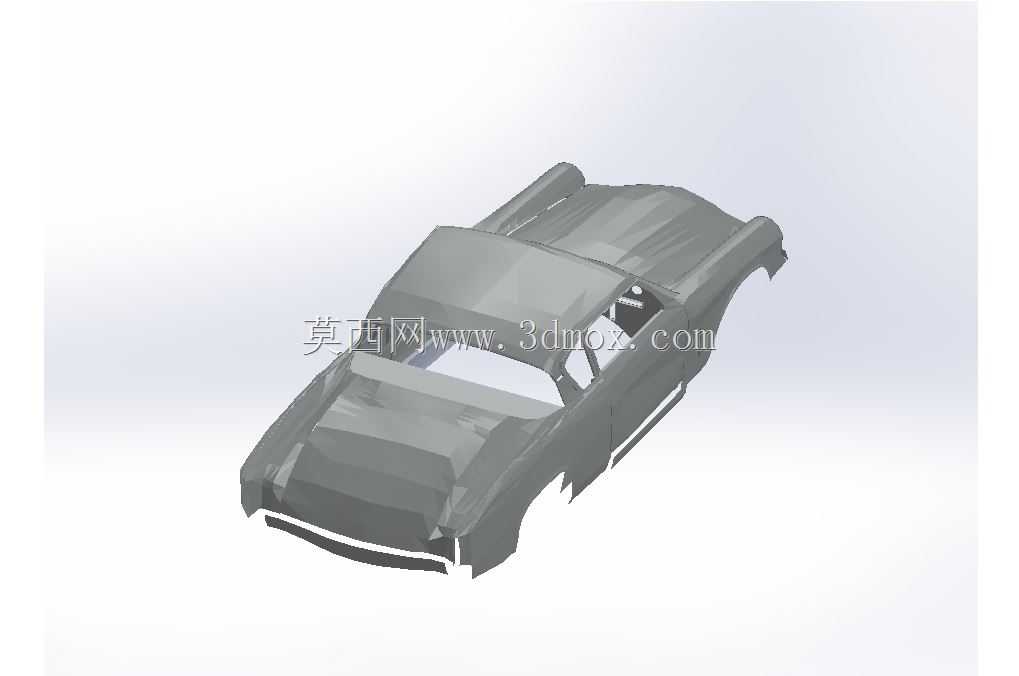

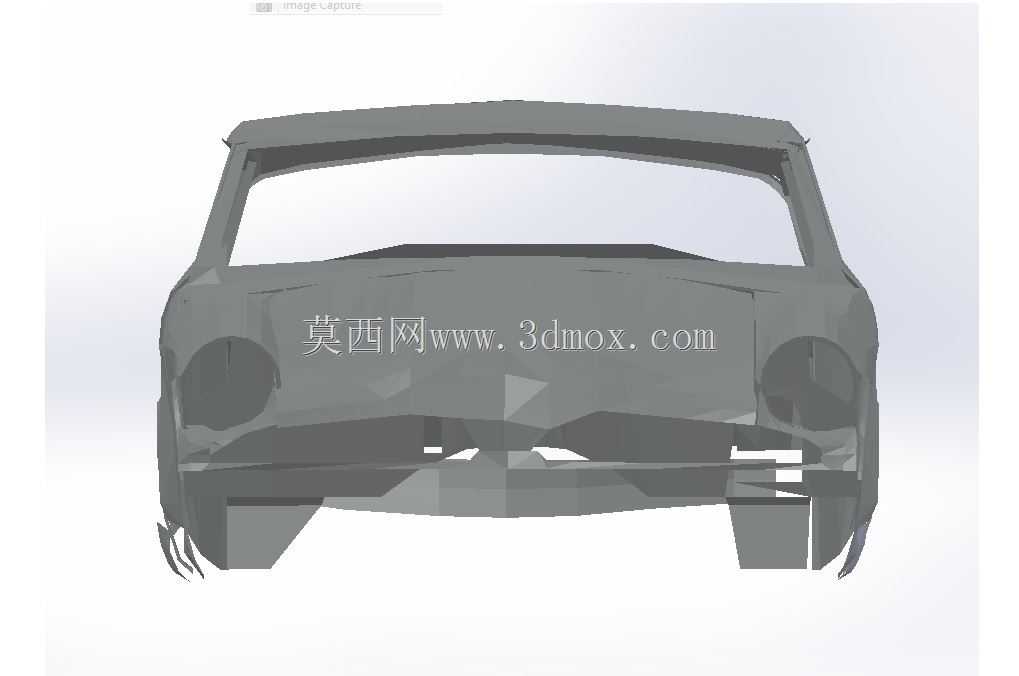

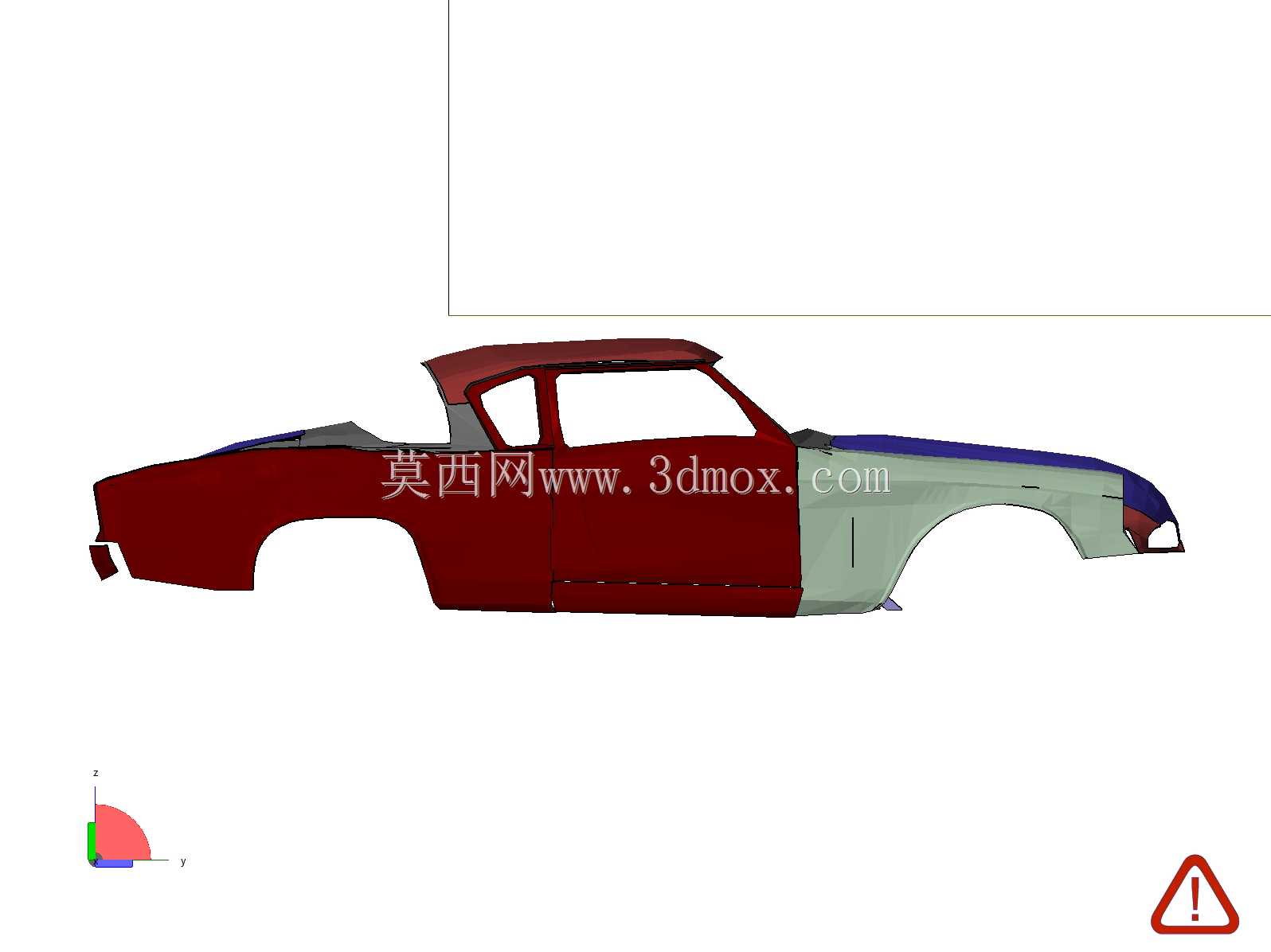

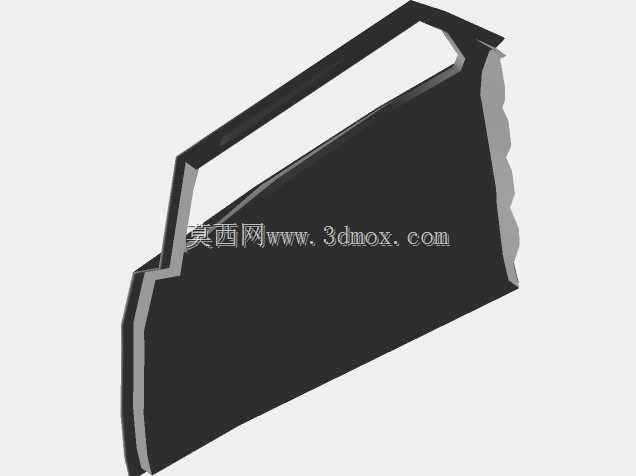

复古老爷车车身壳体结构三维数模

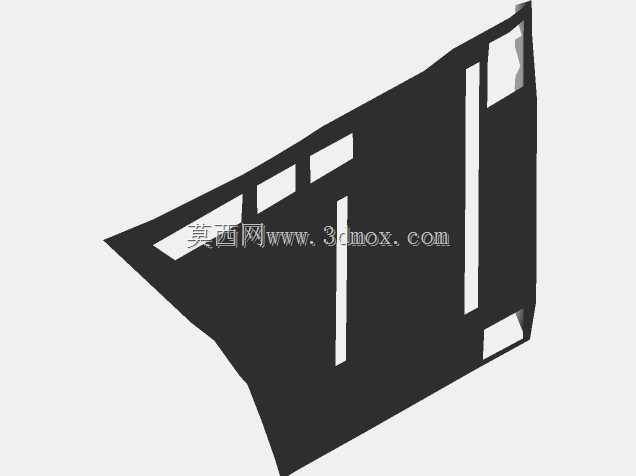

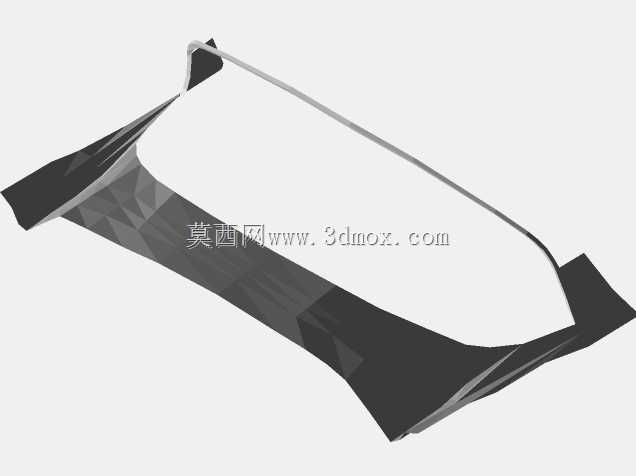

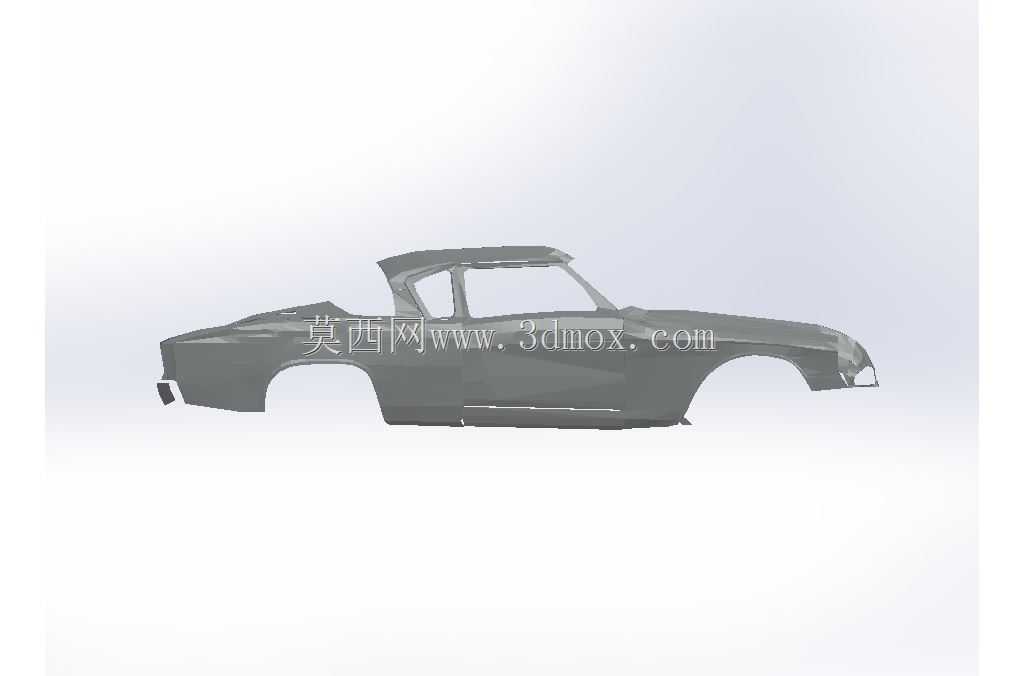

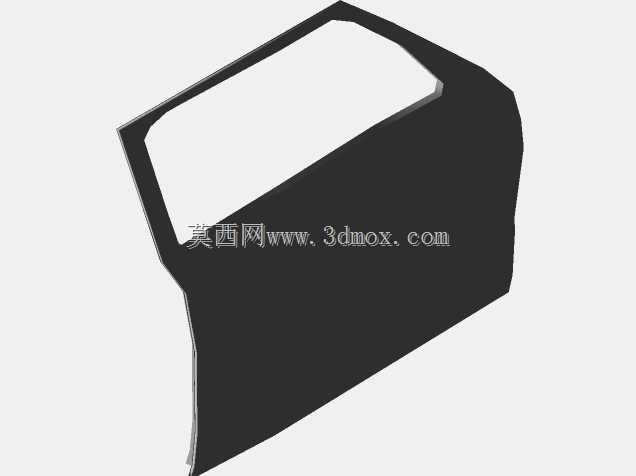

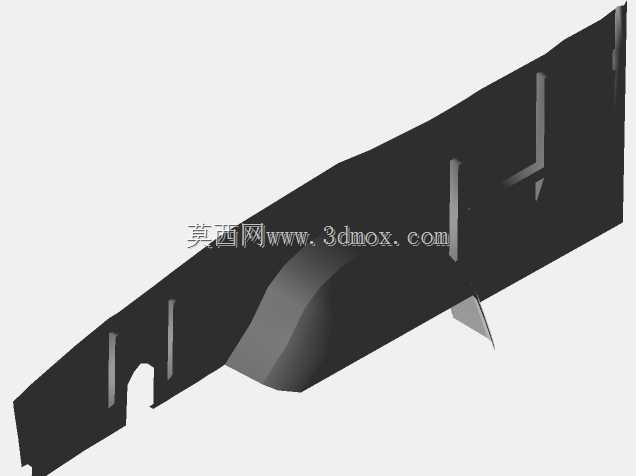

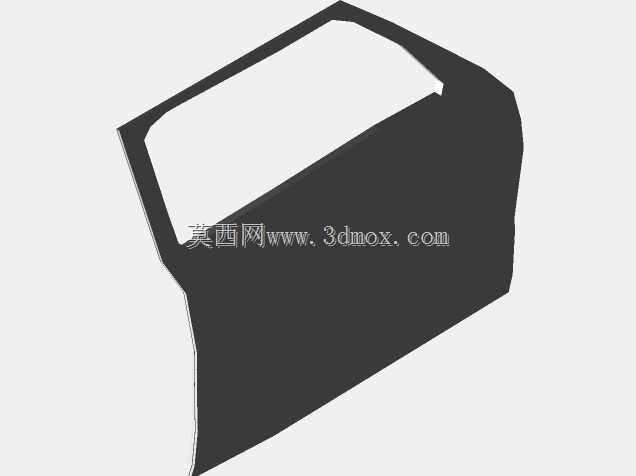

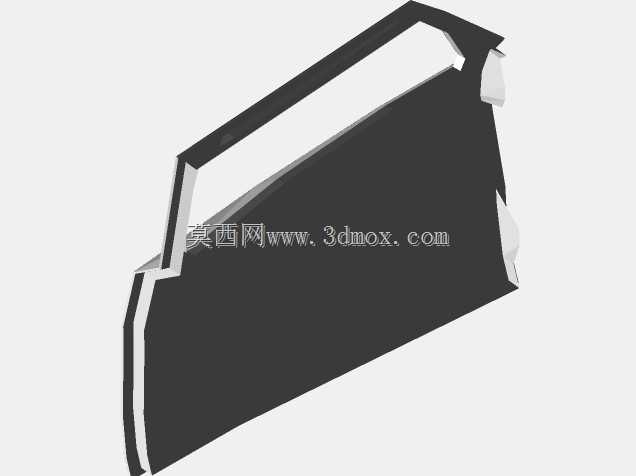

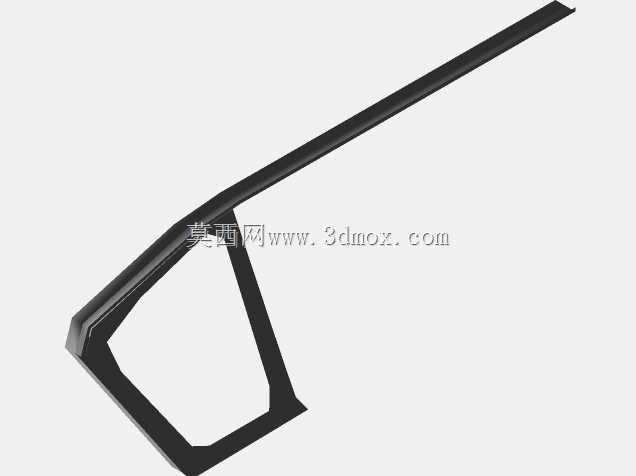

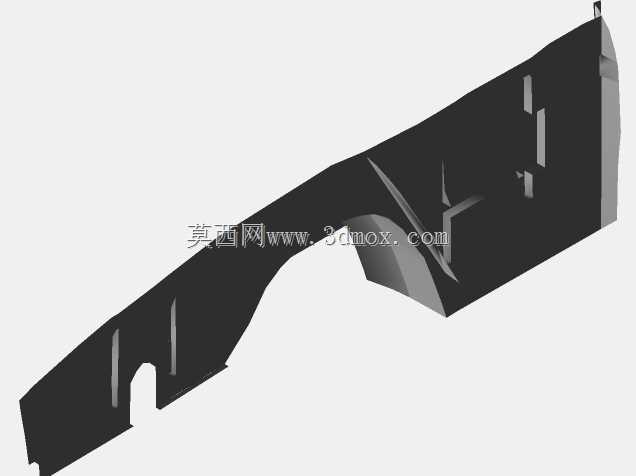

该模型还原的是经典复古乘用车的白车身外覆盖件总成结构，在汽车改装、经典车复刻、影视道具车制作领域有着明确的应用场景——不少经典车复刻厂商在复产停产数十年的老车型时，很难找到完整的原厂车身钣金数据，直接依靠手工敲制不仅成型精度差，曲面顺滑度难以保证，装配时还会出现车门、引擎盖与侧围缝隙不均的问题，这类精准的曲面数模可以直接作为冲压模具开发的基准，也能作为逆向扫描后的点云对齐参考，大幅缩短复刻车型的开发周期。从结构设计逻辑来看，这个数模完整呈现了车身外覆盖件的分块逻辑：前翼子板与侧围的衔接处做了圆弧过渡处理，规避了老车型常见的直角棱线易应力集中的问题，同时保留了原车的复古溜背线条，车顶弧线从A柱顶端平缓延伸至车尾，没有生硬的折角，既符合当年的车身造型审美，也能在冲压成型时减少板材拉裂的风险。模型中预留的车窗安装边界尺寸经过校核，前挡风玻璃的安装面带有3度的安装倾角，既可以降低高速行驶时的风阻系数，也能匹配老式车型的橡胶密封条安装槽结构，侧窗的开口尺寸严格按照原车人机工程设定，保证驾乘人员的侧方视野范围，同时窗框位置的翻边高度控制在12mm，刚好满足密封条卡接的强度要求，不会因为翻边过高导致钣金成型时起皱。引擎盖部分的曲面做了微弧隆起设计，除了还原老车型的肌肉感造型，实际工程层面是为了给下方的直列六缸发动机预留足够的布置空间，避免引擎盖与发动机气门室盖产生运动干涉，同时引擎盖内板的加强筋布局在数模中也做了简化呈现，纵横交错的加强筋可以在不增加板材厚度的前提下提升引擎盖的整体刚度，减少车辆行驶过程中产生的钣金共振。车门安装位的铰链安装面做了平面度公差预留，四个螺栓孔的位置度偏差控制在0.2mm以内，保证车门装配后可以顺畅开合，不会出现下沉、卡滞的问题，侧围下方的门槛梁位置做了内凹造型，既可以降低乘员上下车的跨步高度，也能在车辆发生侧面碰撞时预留一定的溃缩空间，提升被动安全性能。车尾部分的覆盖件与后翼子板做了一体化曲面衔接，尾灯安装位的凹槽尺寸与老式圆形尾灯的安装尺寸完全匹配，不需要后期额外做钣金修改，后保险杠的安装凸台高度控制在8mm，刚好可以穿过保险杠的安装孔位，配合螺母实现紧固连接。在实际建模过程中，这类车身覆盖件的曲面构建需要严格遵循G2连续要求，尤其是翼子板与车门、引擎盖衔接的分缝位置，曲面曲率偏差不能超过0.05，否则后续冲压出来的零件在光线照射下会出现明显的曲面凹陷感，影响外观质感。模型中所有的冲压圆角都按照实际冲压工艺要求设置，外表面的圆角半径不小于3mm，避免冲压时板材因应力集中出现开裂，内表面的过渡圆角适当放大，减少模具的加工难度。对于汽车改装厂商而言，这个数模还可以作为定制宽体套件的基础数据，只需要在原有侧围、翼子板的基础上向外延伸曲面，就能快速制作出宽体改装的覆盖件数模，不需要从零开始搭建车身基础曲面，大幅提升改装件的开发效率。在影视道具制作场景中，这类高精度的车身数模可以直接用于3D打印等比例缩小的车模，也可以作为全尺寸道具车的骨架焊接基准，保证道具车的外观比例与真实车型完全一致，避免出现比例失调的穿帮问题。从安装边界来看，整个车身壳体的宽度控制在1820mm，长度4850mm，高度1460mm，完全符合老式豪华乘用车的尺寸级别，底盘安装孔位的位置与老式非承载式车身的大梁安装点完全对应，可以直接将车身壳体固定在复刻的底盘大梁上，不需要额外做孔位修改。车身钣金的厚度按照老车型的工艺标准设定为1.2mm，既保证了车身的整体刚度，也不会因为板材过厚导致整车重量超标，影响动力表现。
