L型带孔铰接连接支座结构设计

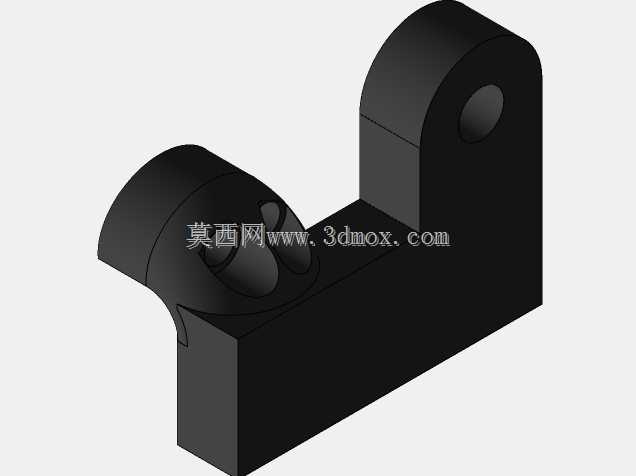

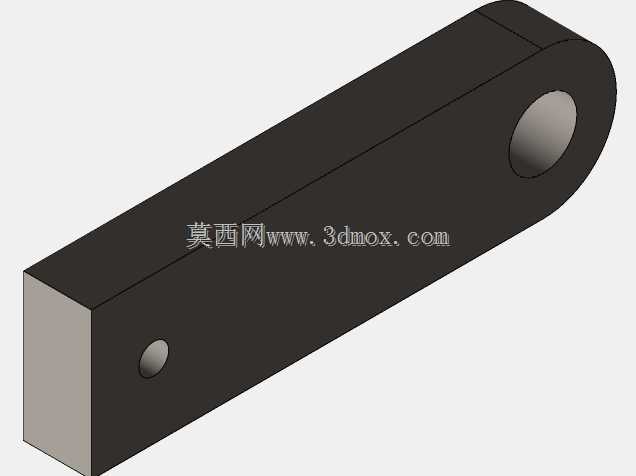

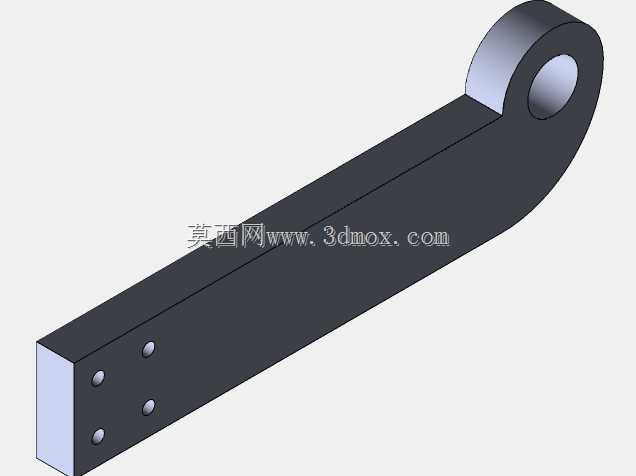

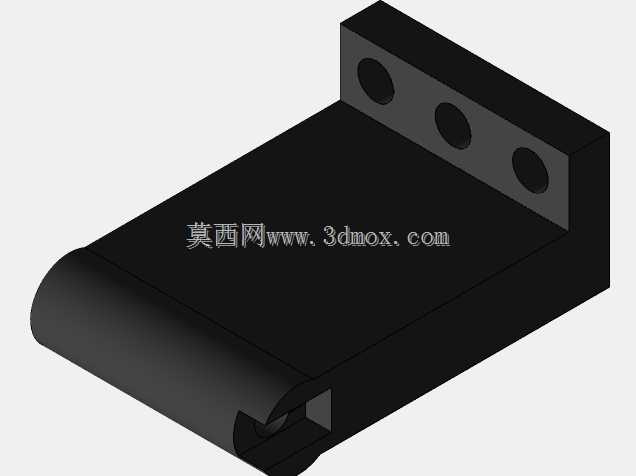

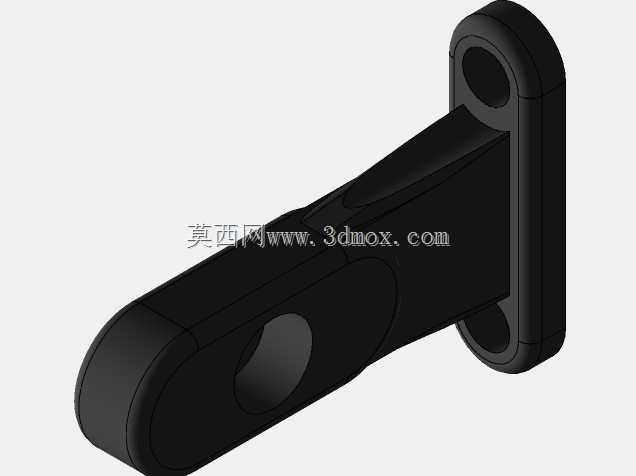

这类L型带孔铰接支座在工业设备的连杆传动、机架铰接点位中应用十分广泛，常见于输送线张紧机构、小型工装夹具的活动连接端、农用机具的杆件铰接部位，核心作用是实现两个构件之间的转动副连接，同时承担径向与一定程度的轴向载荷，避免杆件直接铰接出现的应力集中、磨损过快问题。从结构形态来看，零件整体呈直角L型布局，竖直段顶端做半圆头过渡，中心开设贯通的铰接圆孔，水平段为长方体安装基座，这种结构设计首先考虑的是受力路径的合理性：竖直段承受铰接点位传递的交变载荷，半圆头过渡可以消除直角处的应力集中，避免长期受载出现根部断裂的问题；水平段作为安装固定端，平整的底面可以与安装基面完全贴合，保证安装后的位置精度，不会出现偏载导致的铰接孔轴线偏移。

设计这类支座时，首先要确定的是铰接孔的直径与公差配合，通常铰接孔会与销轴配合，根据载荷大小选择H7或者H8的基孔制公差，孔的内壁需要保证足够的表面粗糙度，一般要求Ra1.6以下，减少销轴转动时的磨损，必要时还可以在孔内加装铜套或者自润滑轴承，提升零件的使用寿命。竖直段的厚度需要根据铰接孔的直径、承受的最大径向载荷来核算，按照剪切强度与弯曲强度双重校核，保证在最大冲击载荷下不会出现塑性变形；水平段的长度与宽度需要匹配安装空间的边界，通常会在水平段上开设安装沉孔或者螺纹孔，用于穿装螺栓将支座固定在机架上，安装孔的位置需要避开竖直段的受力投影区，避免螺栓受剪。

从安装边界来看，这类支座的安装基面需要保证足够的平面度，通常要求安装面的平面度公差在0.1mm以内，避免安装后支座出现倾斜，导致铰接孔轴线与配合件的轴线不同轴，出现卡滞、磨损加剧的问题。铰接孔的轴线需要与水平安装底面保持平行，平行度公差根据连杆的转动行程确定，一般行程越长、转速越高，平行度要求越严格，通常控制在0.05mm/100mm以内。零件的竖直段侧面与水平段侧面需要保持垂直，垂直度公差同样会影响铰接的同轴度，设计时需要给出明确的形位公差要求。

在实际选型应用中，这类支座的材质通常根据使用场景选择，常规工况下采用45号钢调质处理，硬度达到HB220-250，兼顾强度与切削加工性能；如果是在腐蚀环境或者户外使用，可以选择304不锈钢材质，或者在零件表面做发黑、镀锌处理，提升防锈能力；如果是重载冲击工况，可以选择40Cr材质调质后表面淬火，提升铰接孔内壁的耐磨性。零件的加工工艺通常是先下料铣削六个基准面，保证各面的尺寸精度与形位公差，然后划线钻孔、铰孔保证铰接孔的精度，最后去毛刺、做表面处理，加工过程中需要重点保证铰接孔与安装面的位置精度，避免装配后出现运动干涉。

这类支座相比一体式焊接的铰接座，具备更好的互换性，损坏后可以直接更换，不需要对机架进行二次加工，在小型自动化设备、轻工机械、农用机械的维护中能大幅降低停机时间。设计时还需要考虑铰接点位的润滑需求，部分工况下会在铰接孔的侧面开设注油孔，连通到孔内壁，方便定期加注润滑脂，减少销轴与孔壁的摩擦，延长维护周期。水平段的安装孔通常设计成长圆孔或者腰型孔，方便安装时调整支座的位置，张紧连杆或者调整铰接点位的间隙，适配不同的装配公差累积。
