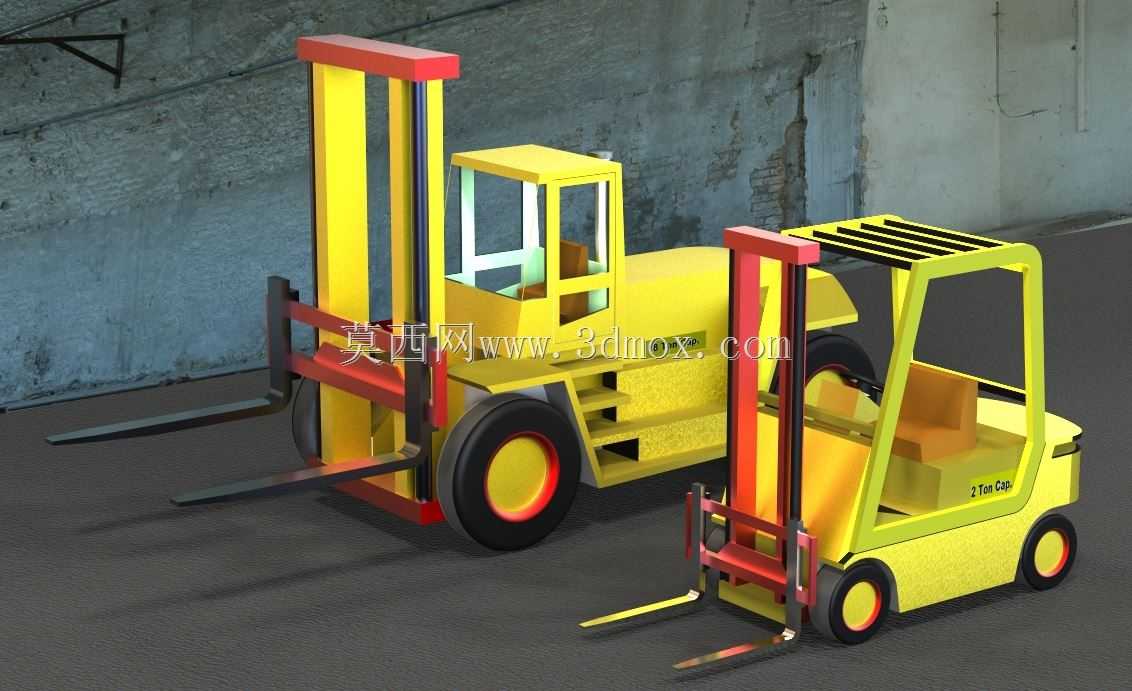

18吨重载大叉车工业作业三维结构

　　在大型重工制造厂区、钢材集散堆场、重型设备装配车间这类场景里，常规小吨位叉车的载荷能力完全无法满足作业需求，18吨级大叉车正是为这类重载物料转运场景设计的核心作业设备。这类设备主要承担的是重型毛坯件、大型结构件、整箱重型工业货品、重型设备总成的短距离转运、堆垛与装卸货作业，和普通轻载叉车不同，它的作业边界覆盖了从厂区原材料卸货区到重型加工工位、从重型装配工位到成品发运区的全链路重载物流环节，甚至在部分重型设备安装现场，也会承担短距离的重型部件移位对位作业。

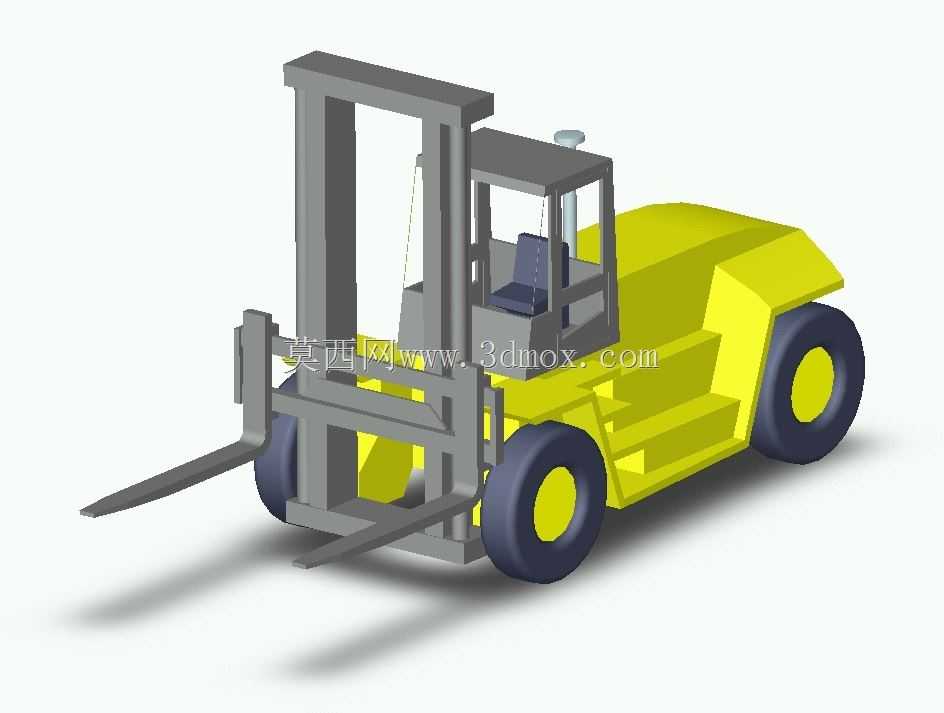

　　从设计逻辑来看，这款重载叉车的结构布局完全围绕大载荷承载需求展开，首先是整车的重心配比设计，区别于小吨位叉车的紧凑布局，大吨位叉车的后部配重块占比明显提升，在额定18吨载荷下，门架前倾、后倾的极限角度下都能保证整车的抗倾覆稳定性，不会因为前端载荷过重出现翘头甚至侧翻风险。车身主体采用了宽体轮距设计，前后轮的轮距相比3吨级普通叉车拓宽了近60%，搭配大直径重载充气橡胶轮胎，既可以在厂区硬化路面平稳行驶，也能适应部分堆场的非硬化平整路面，轮胎的载荷冗余按照单轮承载7吨的标准做匹配，避免重载工况下轮胎爆胎、过度形变带来的作业风险。

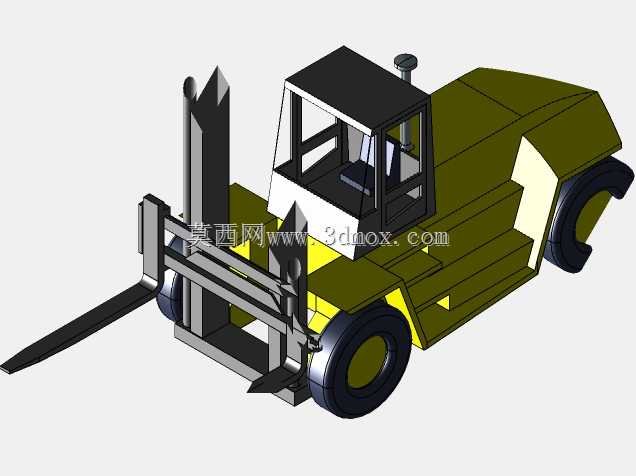

　　门架系统作为叉车的核心作业执行结构，这款模型还原的是两级宽视野门架结构，门架的型钢采用加厚的高强度槽钢焊接成型，起升油缸布置在门架两侧立柱后方，不会遮挡驾驶员的前方作业视野，货叉采用整体锻造的重载货叉，叉体厚度、长度都按照18吨载荷的抗弯强度做设计，货叉的挂架与门架之间的滑动衬套采用耐磨铜基合金材质，在频繁起升下降的作业中能降低磨损量，减少维护频次。门架的倾斜油缸采用大缸径双油缸布置，倾斜动作的推力足够支撑满载状态下门架的平稳前倾与后倾，不会出现动作卡顿、载荷窜动的问题。

　　驾驶室的布局设计充分考虑了重载作业的操作视野需求，驾驶室位置相对车身略微抬高，驾驶员坐姿下可以清晰观察到货叉尖端的对位位置，以及前方作业区域的人员与障碍物，驾驶室内的操控部件按照人机工程学布置，方向盘、操作手柄、踏板的位置都适配长时间作业的操作姿态，减少驾驶员的操作疲劳。车身的动力舱布置在驾驶室后方，和后部配重块做集成式设计，既可以平衡前部载荷，也能给动力系统、液压系统留出足够的散热空间，液压油箱、燃油箱的布置都避开了高温区域，避免长时间重载作业下液压油温度过高导致的作业效率下降问题。

　　从安装与作业边界来看，这款18吨叉车的整车长度不含货叉约为5.2米，含标准货叉总长度约为6.8米，车身宽度约为2.5米，门架最低起升高度下整车总高度约为2.8米，最大起升高度按照常规重载工况设计为3米，作业时的最小转弯半径约为4.8米，在规划厂区作业通道时，主通行通道宽度需要预留至少5米才能满足它的转弯通行需求，作业点位的地面承载能力需要满足每平方米10吨以上的载荷要求，避免重载停车作业时出现地面沉降。在建模过程中，结构件的连接位置都还原了实际的铰接点、安装座位置，比如门架与前桥的铰接位置、倾斜油缸的两端铰接点、转向桥的摆动铰接结构，这些细节的还原可以让模型直接用于厂区物流仿真、作业流程演示的场景，也能给同类型叉车的结构改型设计提供基础参考。

　　不同于轻载叉车侧重灵活性的设计思路，大吨位叉车的所有结构设计都优先保证重载下的可靠性，比如转向系统采用全液压助力转向，即使在满载状态下，驾驶员也可以轻松完成转向操作，制动系统采用气顶油的多盘式制动，制动距离在满载20km/h的行驶速度下可以控制在8米以内，满足厂区作业的安全要求。整车的维护保养点位都做了外露式设计，比如机油滤芯、柴油滤芯、液压油滤芯的位置都预留了足够的操作空间，日常保养时不需要拆解大量覆盖件，降低后期维护的时间成本。在大型工厂的作业流程仿真中，这类重载叉车的模型可以直观展示重型物料从入厂到工位的全流程转运路径，帮助工艺规划人员提前发现通道宽度、转弯半径、作业点位空间不足的问题，提前优化厂区布局，避免后期实际投产时出现物流瓶颈。
