20吨级起重作业用红色吊钩总成结构

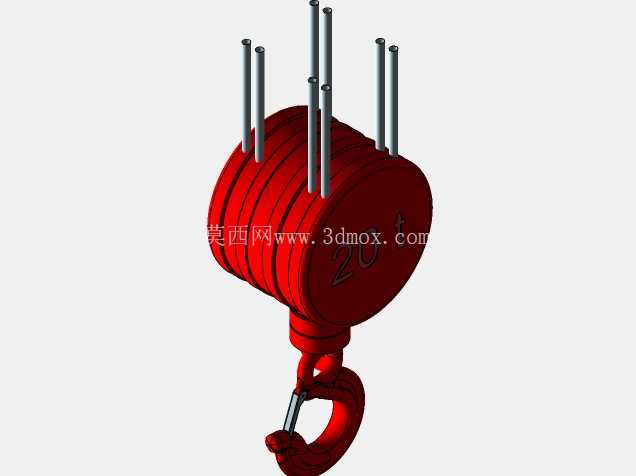

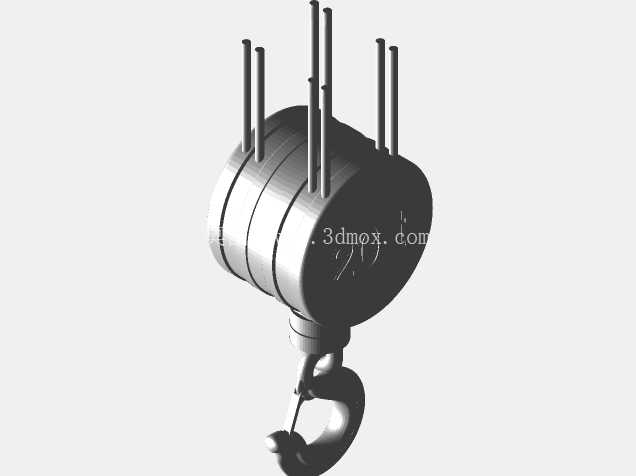

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装、仓储重型设备移位这类常规起重作业场景里，吊钩总成是直接承载载荷、连接起升钢丝绳与被吊物的核心执行部件，这套20吨额定载荷的吊钩结构，适配绝大多数中小吨位桥式起重机、门式起重机、汽车吊的起升机构末端安装需求，是起重设备上更换频率较高、安全冗余要求最严苛的易损核心部件。从结构设计逻辑来看，整个总成采用上滑轮组+吊钩钩体的分体铰接结构，上部的红色滑轮组外壳为整体铸钢件加工而成，内部预留4组钢丝绳绳槽的安装空间，对应穿绕4根起升钢丝绳，单根钢丝绳额定承载5吨即可满足整体20吨的载荷要求，这种多绳缠绕的设计一方面可以降低单根钢丝绳的受力负荷，延长钢丝绳使用寿命，另一方面也能通过滑轮组的倍率匹配，降低起升机构的卷扬扭矩需求，适配常规吨位的卷扬减速机输出参数。

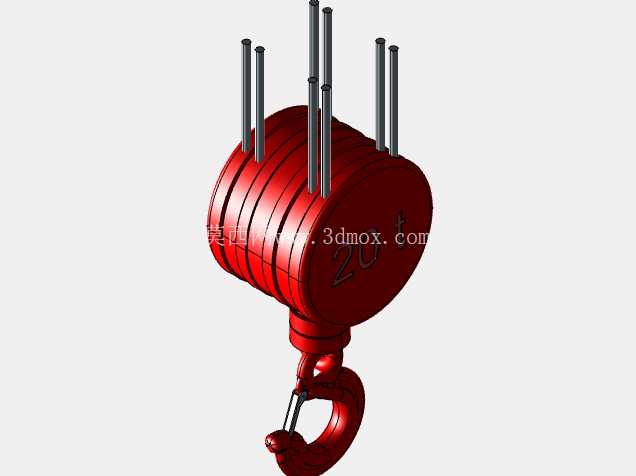

　　滑轮组外壳两侧预留有对称的钢丝绳穿入缺口，安装时无需拆解整个滑轮架即可完成钢丝绳的穿绕作业，外壳表面做了醒目的大红色涂装，一方面是工业安全色的规范要求，在车间复杂作业环境下能让地面指挥人员快速识别吊钩位置，避免吊装作业时的视线盲区碰撞，另一方面红色涂装的防锈底漆+面漆的双层涂层结构，能适应户外露天作业的雨淋、粉尘腐蚀环境，延长结构件的锈蚀周期。滑轮组下方通过铰接轴连接吊钩螺母与推力轴承，再衔接下部的吊钩钩体，铰接结构允许吊钩在垂直方向360度自由旋转，吊装作业时被吊物如果出现姿态扭转，不会带动上部钢丝绳打扭，避免钢丝绳出现拧结断丝的问题。

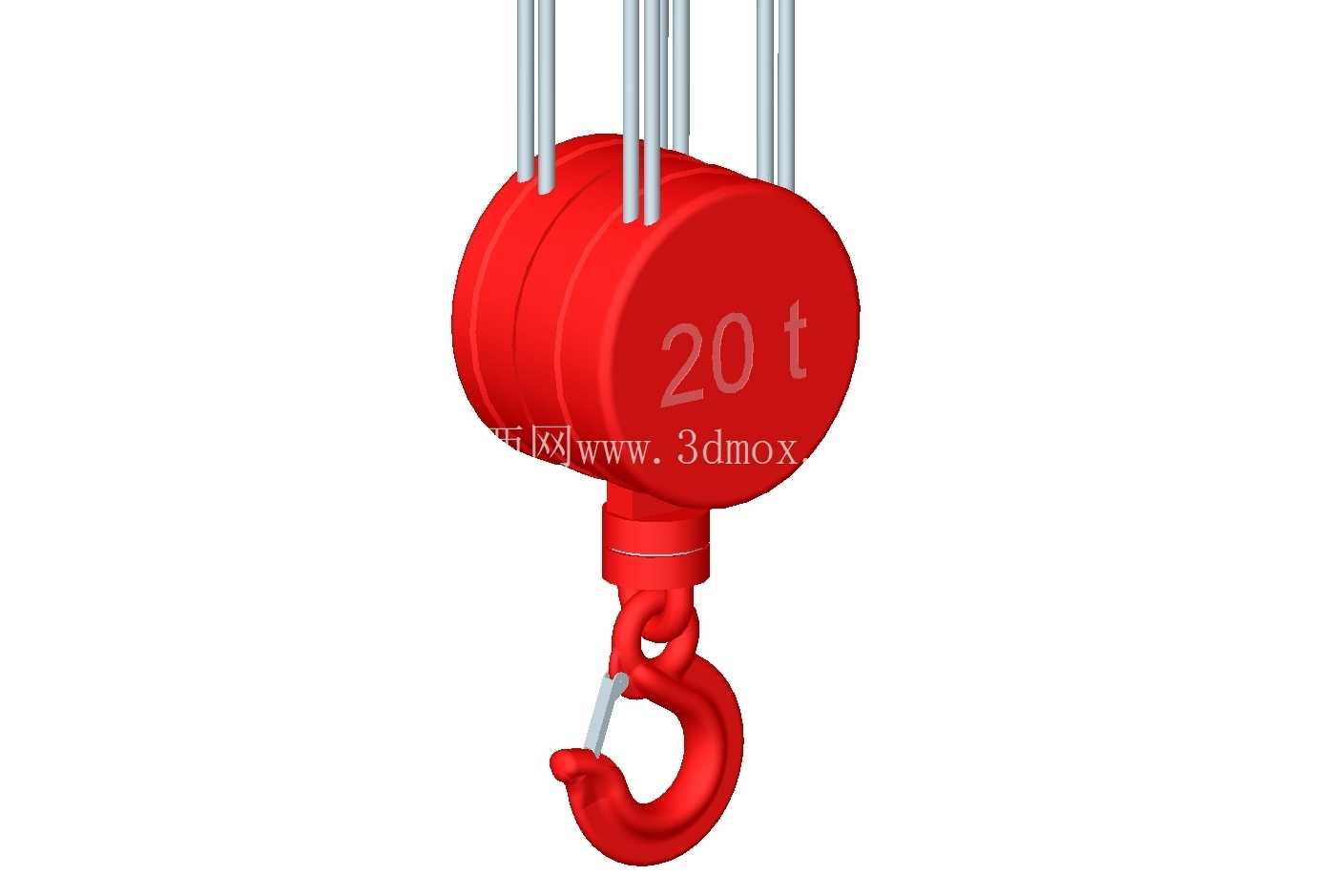

　　钩体部分采用锻造合金钢材质加工，钩头位置带有防脱卡簧结构，也就是图中钩尖位置的金属挡片，日常状态下挡片在弹簧作用下紧贴钩尖内侧，吊装时吊索具压下挡片进入钩腔，挂接完成后挡片自动回弹封闭钩口，避免作业过程中吊索具从钩口滑脱引发安全事故。从安装边界尺寸来看，上部滑轮组的穿绳轴中心距匹配常规20吨起重机的起升钢丝绳间距，安装时不需要对原有起重机的小车架下沿导向轮做额外改装，滑轮组的整体外径控制在合理范围，不会在起升吊钩到上极限位置时与小车架的下沿结构发生碰撞；下部钩体的开口尺寸适配常规20吨级卸扣、吊装带、钢丝绳索具的挂接需求，钩腔深度足够容纳两根直径28mm的吊装钢丝绳同时挂接，不会出现索具堆叠挤压的问题。设计过程中对钩体的危险截面做了应力仿真校核，钩身的弯曲截面、钩颈的螺纹连接截面都预留了足够的安全系数，按照起重机械安全规范要求，静载试验载荷能达到额定载荷的1.25倍无塑性变形，动载试验1.1倍额定载荷下反复起升无结构异响与变形。滑轮组内部的滑轮采用尼龙材质衬套搭配钢质滑轮体，既保证滑轮的耐磨性能，又能降低钢丝绳与滑轮槽接触时的磨损，日常维护时只需要定期通过滑轮架上的注油孔加注润滑脂，即可保证滑轮转动顺畅，不需要频繁拆解更换衬套。

　　在实际使用过程中，这类吊钩总成需要定期检查钩体的开口度变化、滑轮槽的磨损量、防脱卡簧的弹性状态，当钩体开口度超过原尺寸的10%时就需要强制报废更换，避免承载时出现断裂风险；滑轮槽的磨损深度超过3mm时也需要及时更换滑轮，防止钢丝绳脱槽引发卡滞。这套结构的三维建模过程中，对各个铰接位置的配合间隙做了准确还原，滑轮与轴的间隙、吊钩与推力轴承的配合公差都按照实际加工要求设置，既可以用于起重设备的维修替换选型参考，也可以用于起重作业仿真的场景搭建，帮助设计人员校核吊装过程中的吊钩与被吊物、周边设备的干涉距离。
