背包带插扣SolidWorks结构设计模型

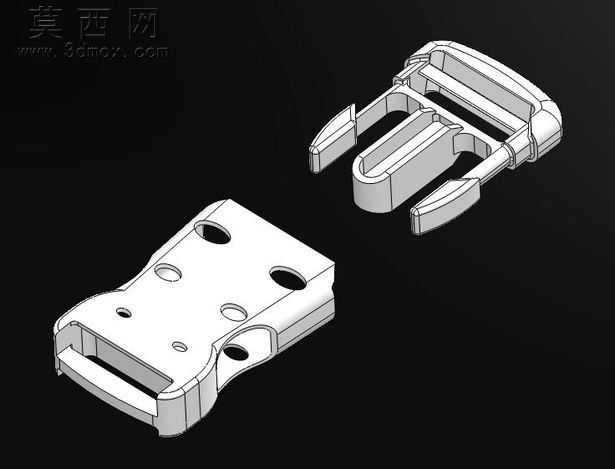

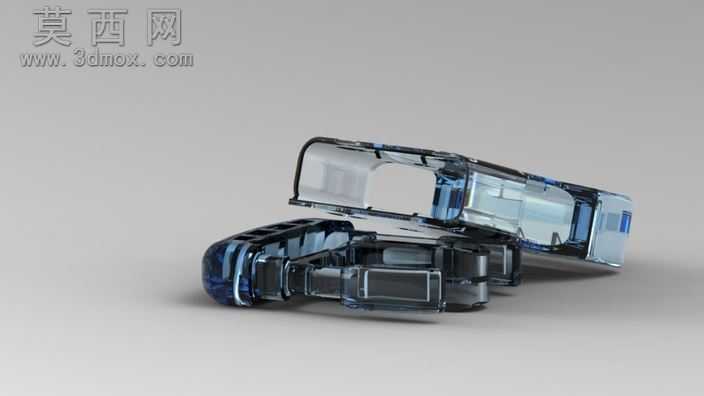

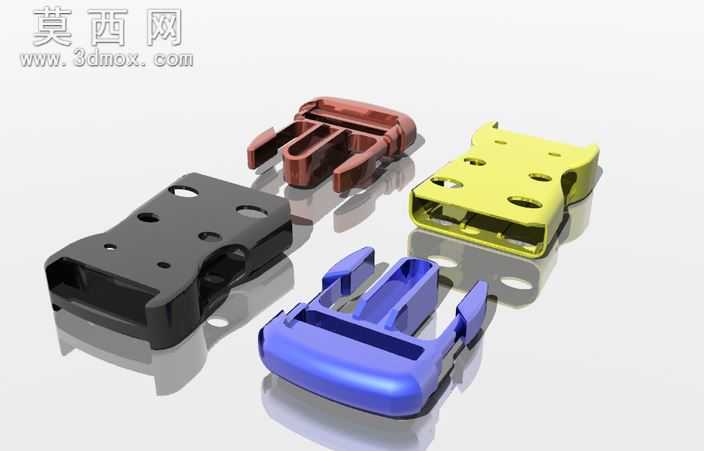

本模型为背包带配套使用的插扣式带扣结构，采用SolidWorks2010版本完成全参数化建模，整体建模过程遵循工业产品结构设计逻辑，先完成公扣与母扣的分体结构草图绘制，通过拉伸、切除、倒圆角等基础特征完成主体轮廓搭建，再针对卡扣配合的弹性臂结构做细节优化，保证公扣插入母扣时的弹性形变空间与卡接锁紧强度。模型渲染阶段采用哑光工程塑料材质，模拟实际箱包扣件常用的POM材质质感，黑白线稿渲染效果清晰呈现结构的壁厚分布与加强筋位置，所有曲面过渡均做了圆角处理，避免实际生产中出现应力集中的问题。结构设计上，母扣部分设置了多组安装孔位，可适配不同宽度的织带穿过固定，孔位边缘做了翻边强化处理，提升织带拉扯时的结构强度；公扣部分的双侧弹性卡臂做了厚度渐变设计，卡接端厚度更大保证锁紧力，根部厚度稍小提供足够的弹性形变空间，插拔时手感顺滑且不易出现断裂问题。设计过程中充分考虑了带扣的实际使用场景，针对背包负重时的拉扯受力做了结构强化，公母扣配合的卡接面做了防滑齿设计，避免织带受力时出现松脱滑脱的问题，同时整体外形做了流线型处理，没有尖锐棱角，使用时不会勾刮衣物或者背包面料。模型包含公扣、母扣两个独立零件，可直接用于装配验证，也可导出STEP、IGS等通用格式导入其他三维软件做进一步的结构调整或者模具开模参考，所有特征均保留建模参数，可根据不同的织带宽度、承重需求快速调整尺寸参数，适配不同规格的箱包、背包、户外装备的带扣使用需求，整体结构紧凑，锁紧可靠，符合五金扣件的实际生产与使用标准。
