G型C形木工夹紧固定夹具

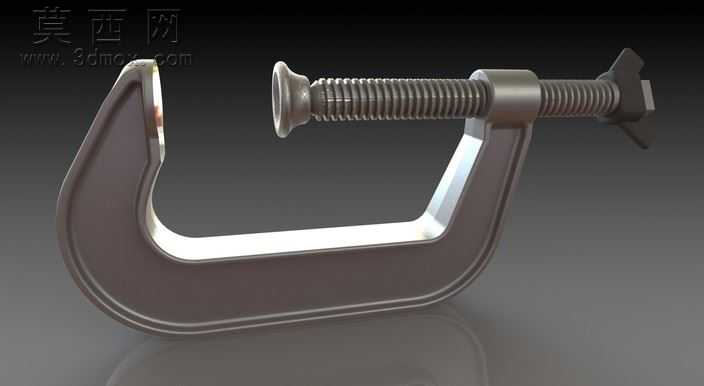

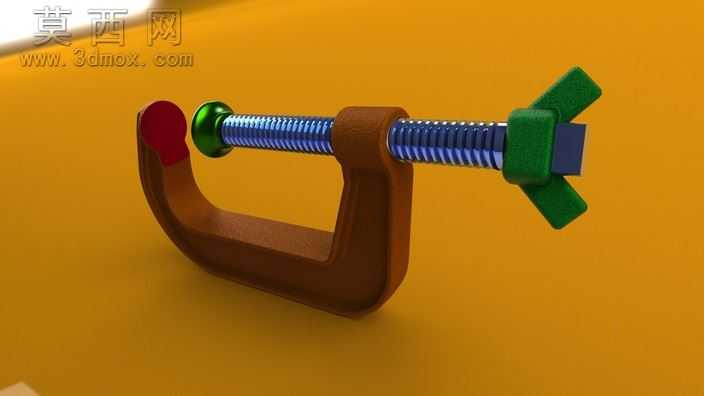

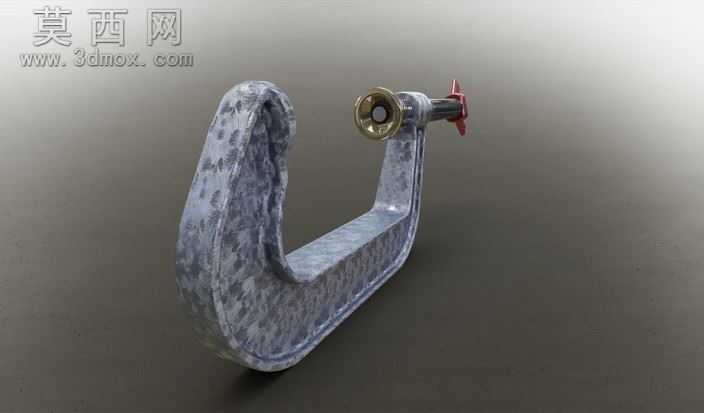

本模型为经典G型C形夹，也常被称为G字夹、F形夹，是木工加工、金属轻加工、工件粘接固定场景中极为常用的夹持类工装工具。建模过程中首先基于实物测绘的尺寸参数搭建整体框架，先绘制C形夹臂的截面轮廓，通过拉伸、倒圆角、抽壳等特征命令完成夹臂主体的构建，夹臂的弧形过渡区域做了等强度优化设计，既保证夹持受力时的结构刚性，又避免应力集中导致的夹臂断裂风险，夹臂与螺杆配合的螺纹座部分做了加厚处理，匹配螺纹受力的载荷分布。夹持螺杆部分采用1/2英寸ACME梯形螺纹建模，梯形螺纹的牙型结构在建模时严格遵循标准牙型角参数，先绘制螺旋线路径，再扫描切除生成完整螺纹特征，相比普通三角螺纹，ACME螺纹的传动效率更高、自锁性能稳定，更适合夹持类工具的施力需求，螺杆两端分别做了适配摇把的夹持端和顶紧工件的压头端，压头端做了球面活动结构设计，可自适应不同角度的工件接触面，避免夹持时压伤工件表面。渲染阶段为模型赋予了贴合实物的材质属性，夹臂主体采用喷塑铸铁材质，调整了金属粗糙度和哑光反射参数，还原铸铁夹具的厚重质感，螺杆部分采用发黑处理的碳钢材质，螺纹牙型处做了细微的磨损质感处理，模拟实际使用的真实状态，场景中添加了柔和的环境反射和地面倒影，突出模型的结构轮廓和金属质感。设计过程中优先还原了该类夹具的核心功能结构，所有活动部件的配合间隙都按照实际装配公差预留，可直观展示夹具的开合调节逻辑，即通过旋转螺杆调整夹持开口大小，适配不同厚度的工件夹持需求，摇把端的结构设计符合人体施力的力矩需求，无需额外工具即可手动完成夹紧操作，模型完整还原了该类通用夹具的全部结构细节，可用于工装设计参考、工具类产品展示、机械教学演示等多个场景。
