双路25A电机驱动控制器三维结构设计

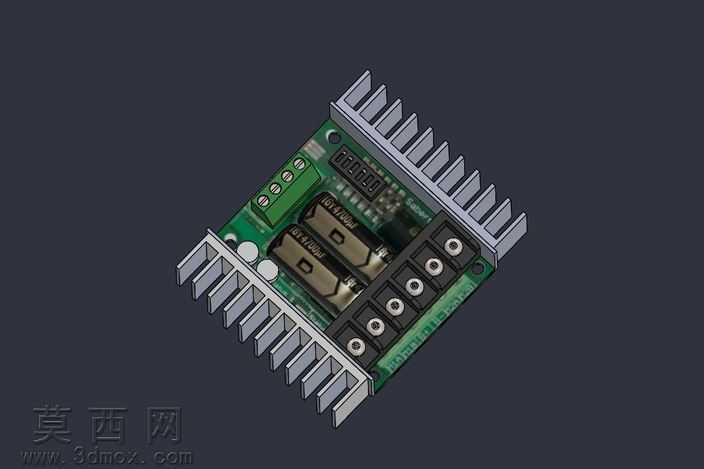

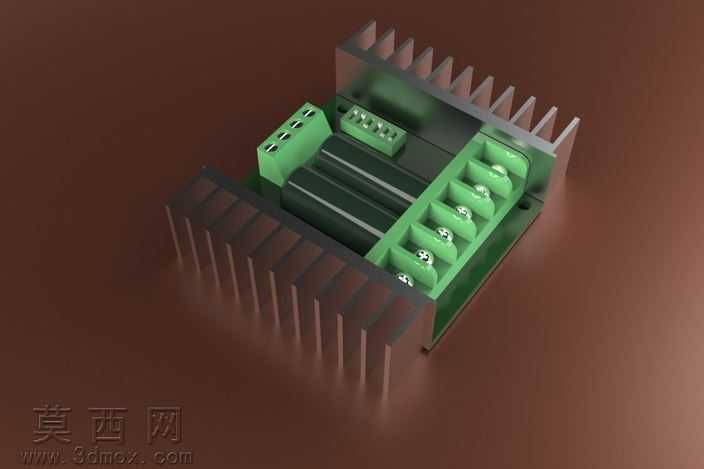

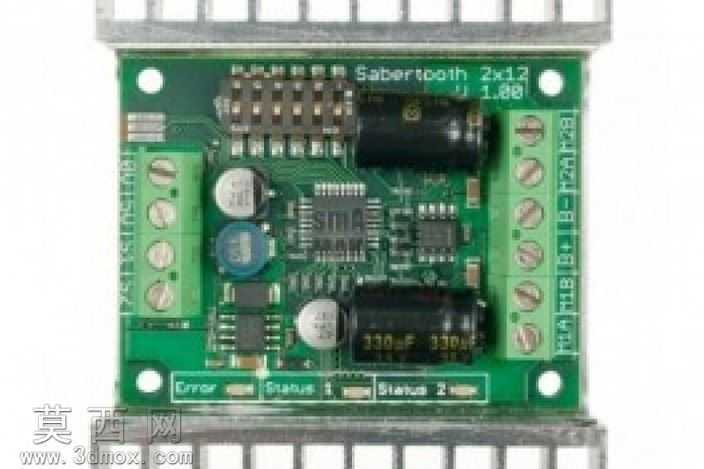

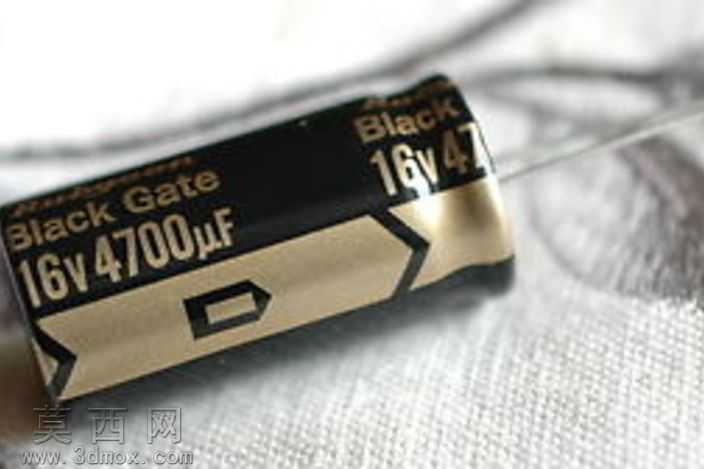

本作品为双路25A规格电机驱动控制器的三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了该控制器的硬件组成与装配逻辑。建模初期首先梳理功率驱动类控制器的硬件架构逻辑，确定核心功能分区：功率输出区、驱动芯片区、接线端子区、散热结构区，按照实际硬件的尺寸比例完成各部件的基准定位，保证整体装配的干涉检查零误差。PCB板部分采用绿色阻焊层材质渲染，精准还原板上丝印标识、焊盘点位、贴片元件排布，板载的拨码开关、滤波电容、接线端子均按照实物比例建模，端子的金属接片、塑料基座分别赋予对应材质，金属部分做哑光镀铬质感处理，塑料基座做阻燃尼龙的哑光磨砂质感，还原工业硬件的真实视觉效果。核心功率管部分搭配双侧铝制散热鳍片结构，建模时对散热鳍片的等距齿形做阵列特征处理，每一片鳍片的厚度、间距都参照同规格工业散热片参数设定，铝材质做阳极氧化银灰色质感，添加细微的切削纹理提升真实感，还原散热结构的工业设计细节。功率输出端的大电流接线柱采用黑色绝缘基座搭配金属锁付螺丝的结构，螺丝部分做镀锌金属质感，基座做耐高温电木材质渲染，清晰区分绝缘与导电部件的材质差异。板载的驱动芯片、排阻、贴片电容等小型元件均做简化但辨识度足够的建模，避免过度冗余的细节影响整体装配展示，同时保证电路布局的逻辑合理性。渲染阶段采用深灰色纯色背景突出控制器主体，打光采用侧方柔光搭配顶部补光，既展现散热鳍片的金属立体感，也清晰呈现PCB板上的元件排布层次，整体渲染风格偏向工业产品展示效果，直观呈现该电机控制器可承载双路25A大电流输出的硬件结构特征，还原功率驱动类控制器兼顾散热性能、接线便利性、电路可靠性的设计思路，可用于电机驱动类硬件的结构展示、教学演示、装配模拟等场景。
