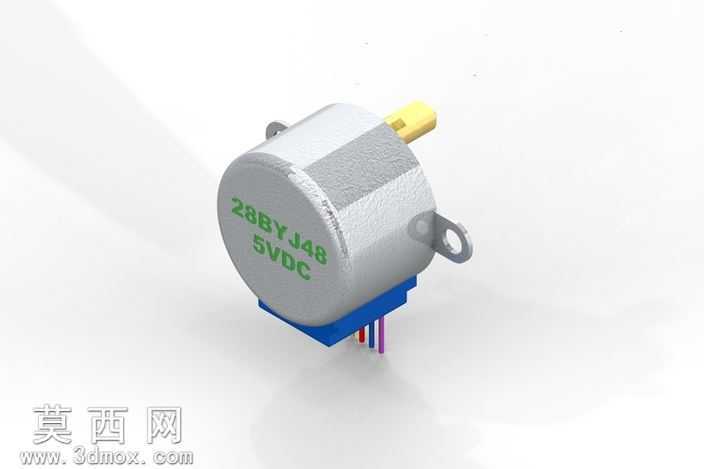

28BYJ-48型5V减速步进电机三维建模

本模型为28BYJ-48型5V四相五线减速步进电机的高精度三维建模成果，建模过程严格参照实物测绘尺寸与官方公开的产品规格参数完成，整体还原度达到工业应用级标准。建模阶段首先梳理该步进电机的层级结构，将整体拆分为后端金属端盖、带标识印刷的圆柱形定子壳体、前端蓝色绝缘基座、输出轴组件、减速齿轮组内置腔体、侧边固定安装耳、底部引出接线端子七个独立模块，采用自底向上的建模思路逐个完成零件构建，再通过装配约束完成整体拼接。定子壳体部分采用圆柱体拉伸切除结合圆角特征构建，表面的型号参数标识通过包覆特征实现，还原实物表面的丝印效果，壳体侧边的安装耳通过凸台拉伸配合安装孔切除完成，孔位尺寸严格匹配实物安装规格，保证模型可直接用于安装结构的干涉校验。输出轴部分还原了扁位定位结构与黄色轴套的外观特征，轴体与壳体的配合间隙按照实物装配公差设置，还原真实的装配关系。前端蓝色基座部分还原了接线引脚的排布结构，五根不同颜色的引出线通过扫掠特征构建，线径与引脚间距完全参照实物尺寸，引脚与基座的嵌合结构做了细节还原，避免出现结构穿模问题。材质渲染阶段，金属壳体部分采用磨砂金属材质，调整粗糙度参数还原锌合金壳体的哑光金属质感，端盖部分做了细微的表面纹理处理，还原实物的压铸表面效果；蓝色基座采用哑光工程塑料材质，调整漫反射参数还原ABS塑料的视觉特性；输出轴采用亮面金属材质，模拟不锈钢轴的抛光质感；引出线分别赋予红、蓝、黑、橙等对应颜色的塑料外皮材质，接线引脚采用镀锡金属材质，还原金属引脚的亮面质感。模型内部的减速齿轮组结构也做了完整建模，齿轮的模数、齿数、传动比完全匹配该型号步进电机1:64的减速比参数，齿轮间的啮合间隙按照实际装配公差设置，可直接用于运动仿真演示，验证步进电机的步进传动逻辑。建模过程中对所有倒角、圆角特征做了精细化处理，避免出现尖锐棱角不符合实际加工工艺的问题，所有结构的壁厚均参照实物测量值设置，保证模型的结构合理性。该模型可用于小型自动化设备、智能小车、电子小制作的结构设计配套，也可用于步进电机原理教学的演示素材，能够直接导入各类三维软件完成装配干涉检查、运动仿真、渲染出图等工作，无需额外的结构调整即可适配多数设计场景的使用需求。
