红色蒸汽机车詹姆斯卡通风格三维结构

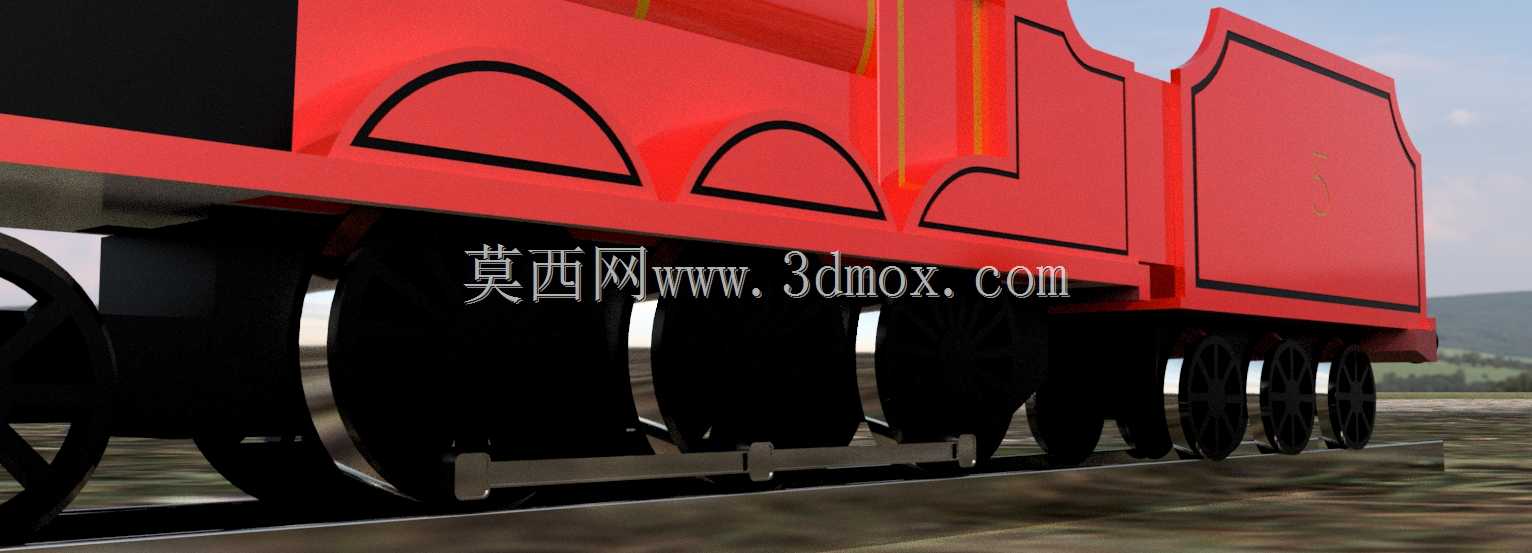

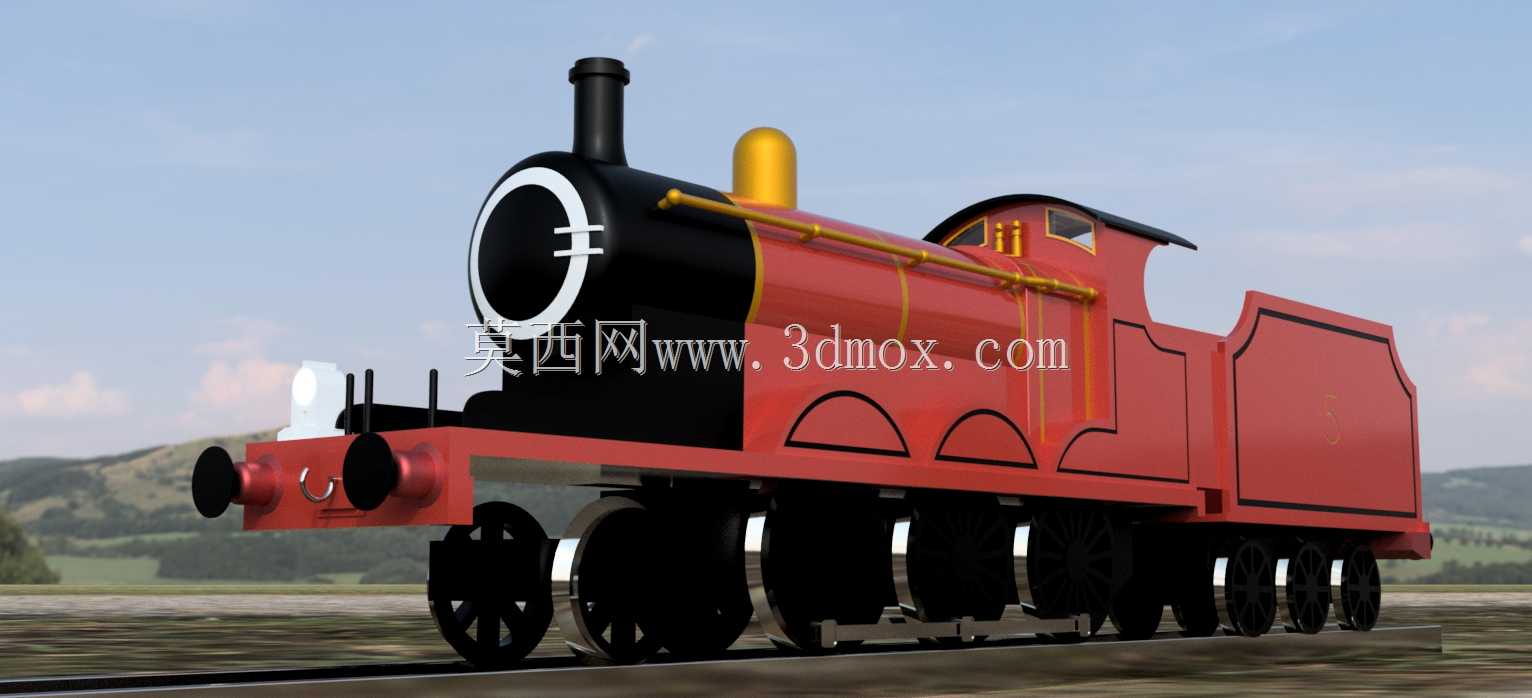

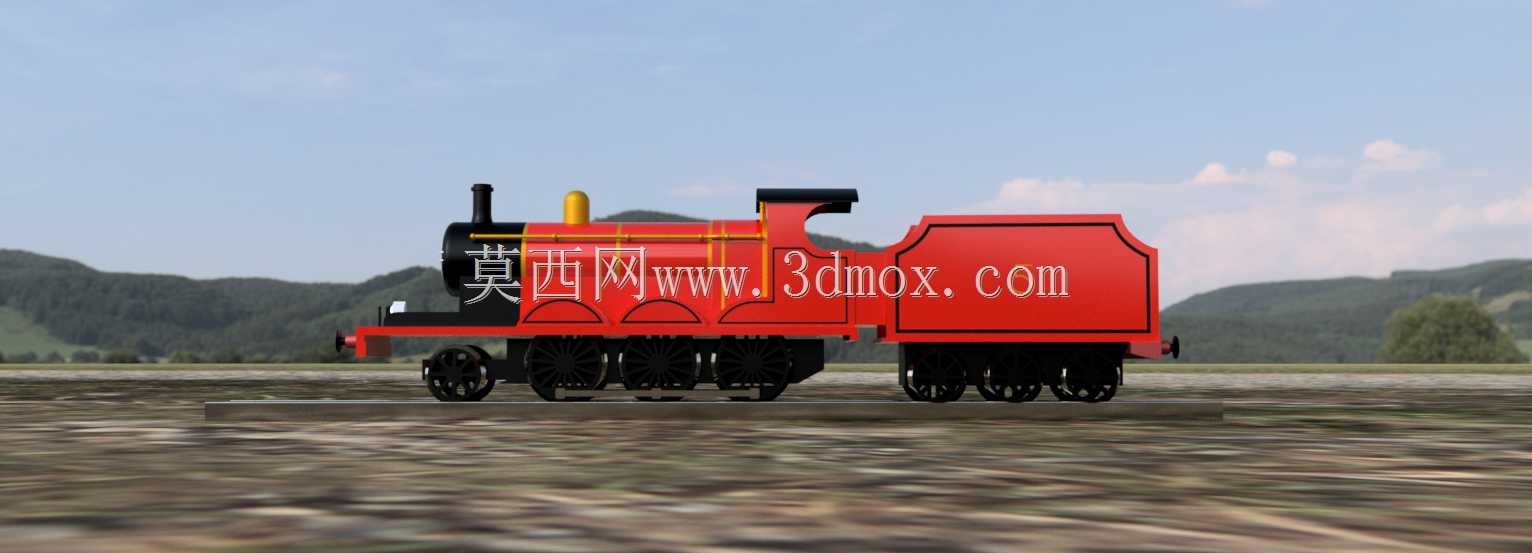

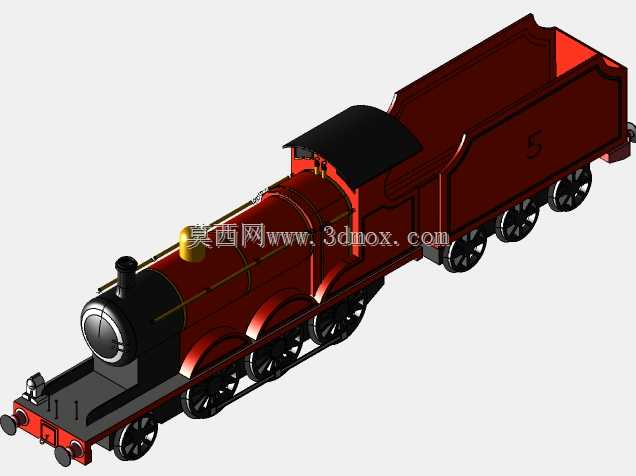

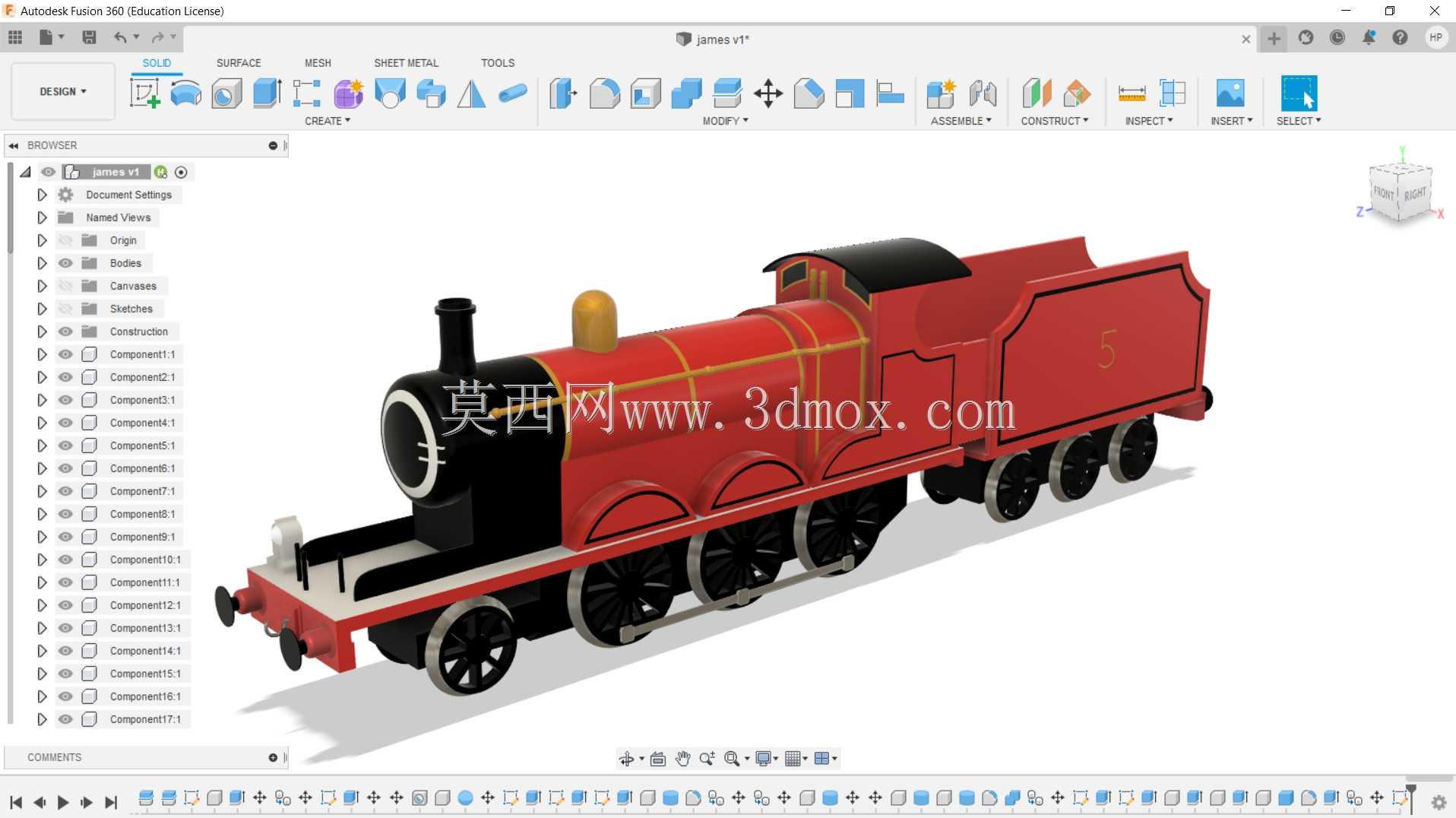

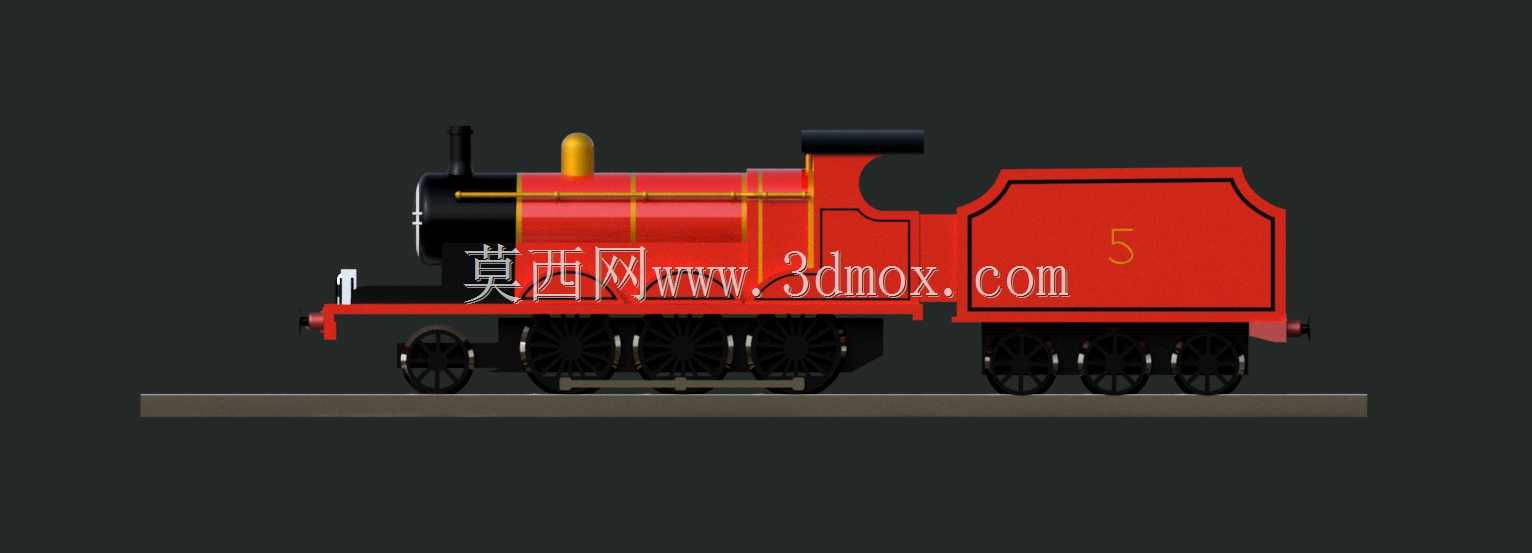

该蒸汽机车三维结构以经典窄轨客运蒸汽机车为原型做卡通化适配设计，核心应用场景覆盖文创衍生品开发、儿童科普教具制作、主题乐园景观装置预制、动画影视资产搭建等领域，区别于工程级机车的严苛参数要求，该结构在保留蒸汽机车核心功能逻辑的基础上做了外观简化与比例调整，更适配非工业类场景的落地需求。从功能特性来看，模型完整还原了蒸汽机车的核心组成模块，包含前端排障器、烟箱总成、锅炉筒体、汽包与安全阀组件、驾驶室结构、煤水连接段、走行部轮对系统，各模块之间的装配边界清晰，可直接拆分用于结构演示或3D打印分件制作。走行部采用多轴动轮搭配从轮的布局，动轮之间保留了连杆传动的结构示意，虽然做了卡通化的线条简化，但传动逻辑与真实蒸汽机车一致，可用于直观展示蒸汽机车的动力传递路径，帮助非专业受众理解机车运行的基本原理。设计思路上优先考虑了外观辨识度与结构易加工性的平衡，车体主色调采用高饱和度正红色，烟箱、走行部、车架部分采用黑色做撞色搭配，汽包、轮缘等细节位置用金色做点缀，既还原了原作的视觉特征，也降低了后期渲染、实物喷涂的工艺难度。车体侧面的线条做了圆弧过渡处理，去掉了真实机车表面大量的铆钉、管线等细碎结构，让整体造型更圆润流畅，适配儿童用品的安全设计要求，避免尖锐凸起带来的使用风险。外形尺寸方面，模型按照1:32的常见收藏级火车模型比例做参数适配，整车长度控制在380mm左右，锅炉最大直径为55mm，动轮直径设定为28mm，安装边界预留了轮对与轨道的配合间隙，走行部最低点距离基准面的高度为3mm，可直接适配常规HO比例轨道模型的安装要求，不需要额外调整轮距与轨面高度。锅炉部分的筒体采用等直径设计，前端烟箱与后端燃烧室的连接位置做了台阶过渡，烟箱门采用圆形嵌入式结构，保留了正面的编号标识位，可根据实际需求替换不同编号内容。驾驶室部分做了空间放大处理，侧窗与前窗的开口尺寸比真实机车比例更大，既提升了卡通造型的亲和力，也为后续加装内部驾驶台、人偶等配件预留了足够的安装空间。煤水连接段与锅炉尾部采用一体化衔接设计，去掉了真实机车之间的连接风挡、管线等复杂结构，让整车侧面线条更连贯，减少了小尺寸零件的数量，降低了小比例3D打印时的断件风险。走行部的轮对采用统一规格的辐条式结构，动轮之间的连杆采用薄片式设计，既保留了视觉上的传动结构特征，也避免了细小连杆在装配、把玩过程中出现断裂变形的问题。排障器位于车体最前端，采用圆弧过渡的斜面设计，安装高度距离轨面4mm，既符合机车排障器的功能逻辑，也避免了过低的凸起在轨道运行时出现卡滞问题。烟筒位于烟箱顶部靠前位置，采用直筒式结构，顶部做了圆弧收边，与后方的金色汽包形成高低错落的视觉层次，还原了经典蒸汽机车的顶部轮廓特征。该结构在建模时对所有装配面做了公差预留，相邻零件的配合间隙控制在0.1-0.15mm之间，可直接用于FDM或光固化3D打印制作实体模型，不需要额外做间隙调整。各模块的拆分线都设置在外观的棱线位置，尽可能减少拼接缝对外观完整性的影响，比如锅炉与驾驶室的拆分线设置在锅炉后端的台阶位置，走行部与车架的拆分线设置在车架下沿的黑色区域，后期补色打磨时可以很方便地遮盖拼接痕迹。对于需要做动态改装的场景，模型内部预留了动力模组的安装空间，锅炉筒体内部为空心结构，可容纳常规130电机与减速齿轮组，走行部的轮轴位置预留了传动齿轮的安装位，不需要对原有结构做大量切削改造即可加装动力系统，实现轨道运行功能。在科普展示场景中，该模型可拆分的结构特性能够让受众直观观察到蒸汽机车从锅炉燃烧产生蒸汽、蒸汽推动活塞、活塞带动连杆、连杆驱动轮对的完整动力传递路径，相比平面图示有更强的直观性。在文创衍生品开发场景中，简化的结构更适合开模制作注塑玩具、合金车模，减少模具的滑块数量，降低量产时的模具成本与不良率。在主题乐园景观装置制作场景中，该模型可等比例放大至1:1甚至更大尺寸，圆润的外形没有尖锐棱角，适合作为游客互动打卡装置，清晰的结构分区也方便后期做灯光、音效装置的加装，比如在烟筒位置加装烟雾发生器、在锅炉内部加装灯光组件，模拟蒸汽机车运行时的视觉效果。
