桌面智能语音交互音箱结构设计

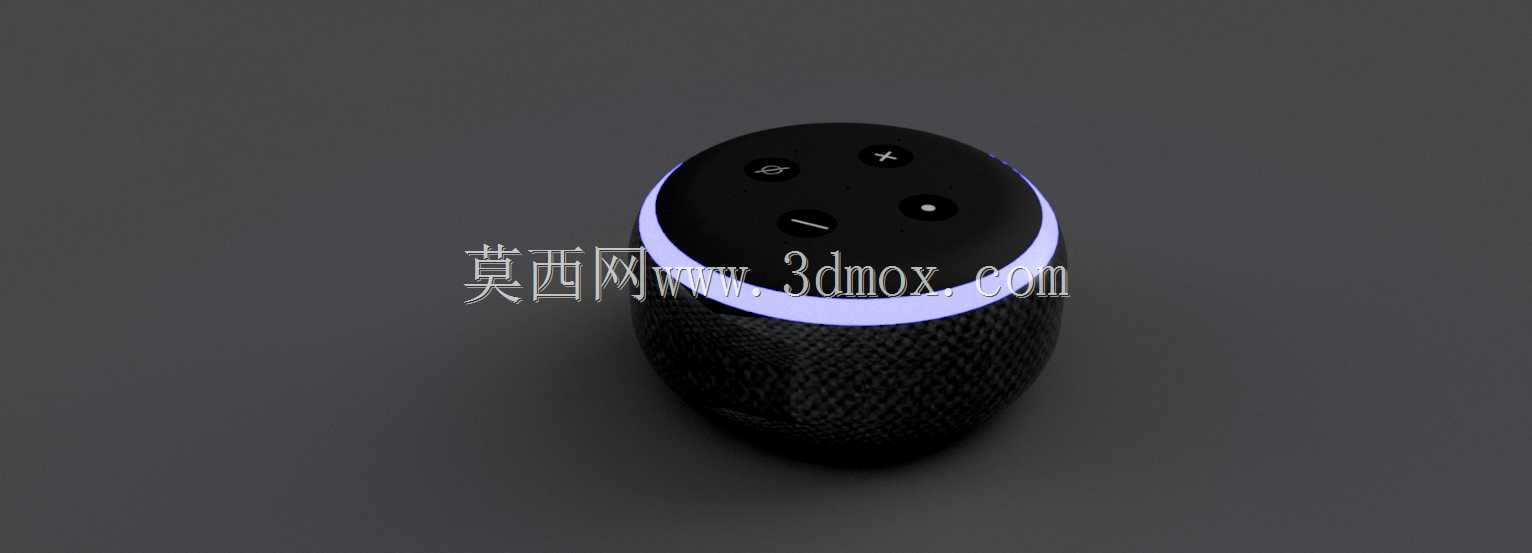

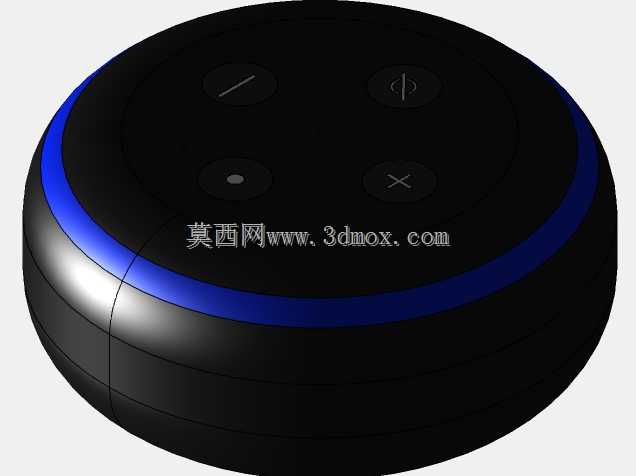

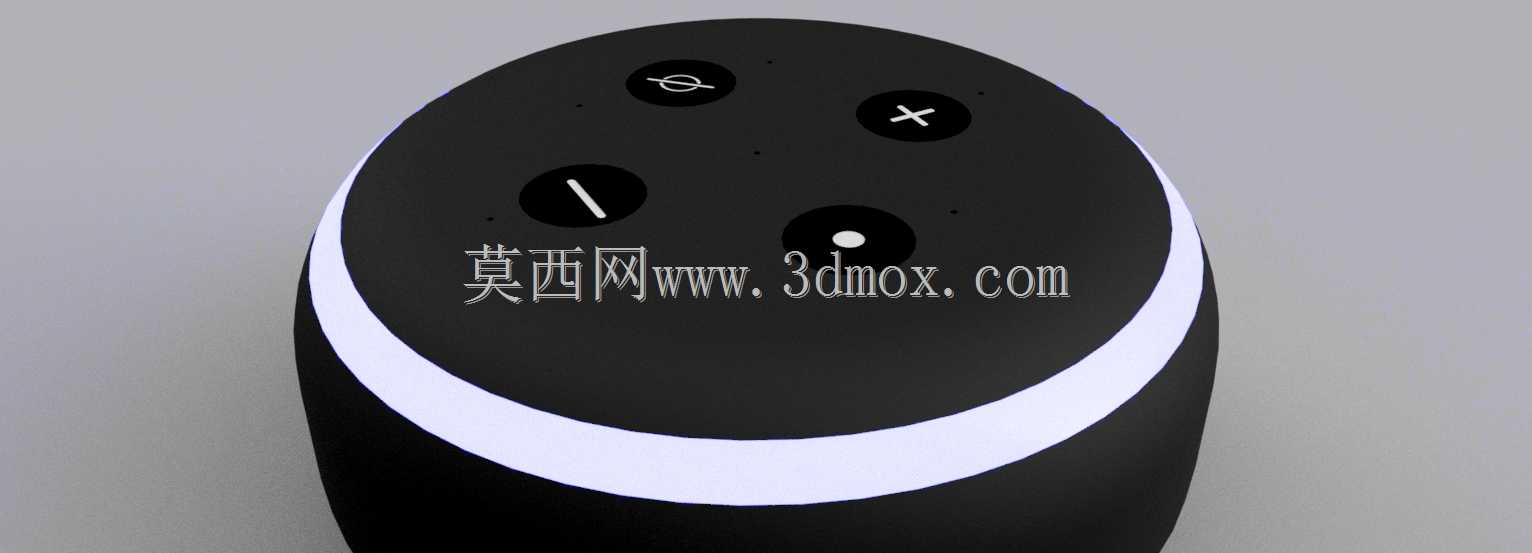

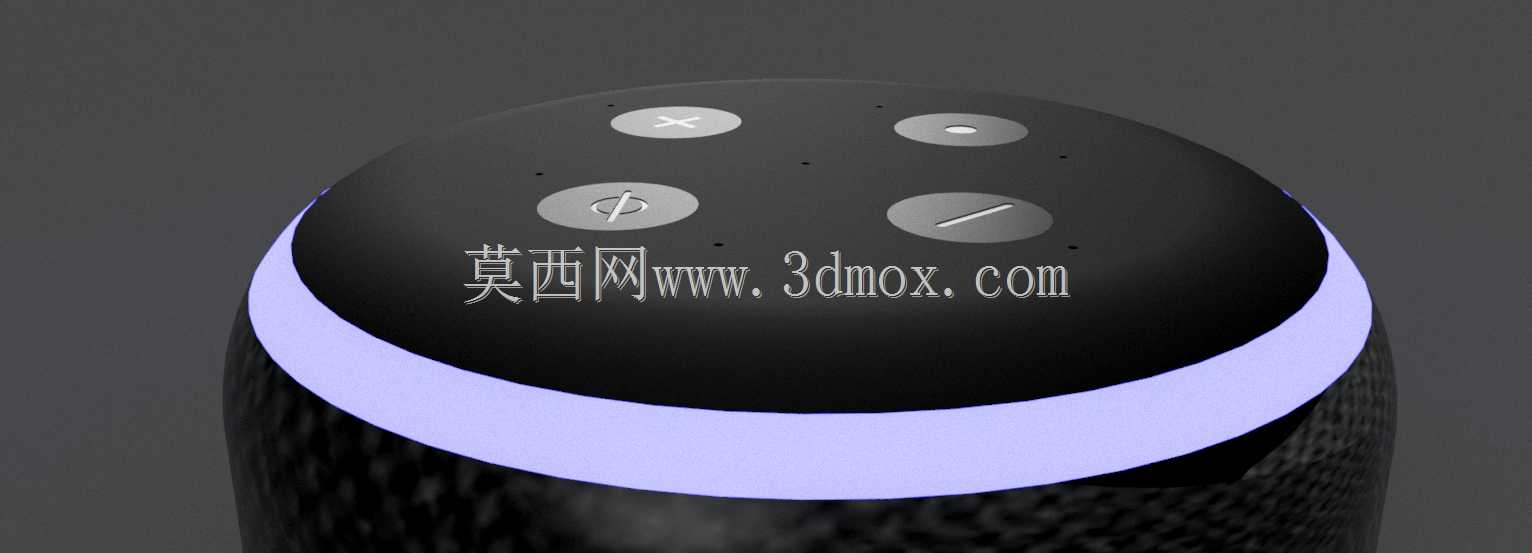

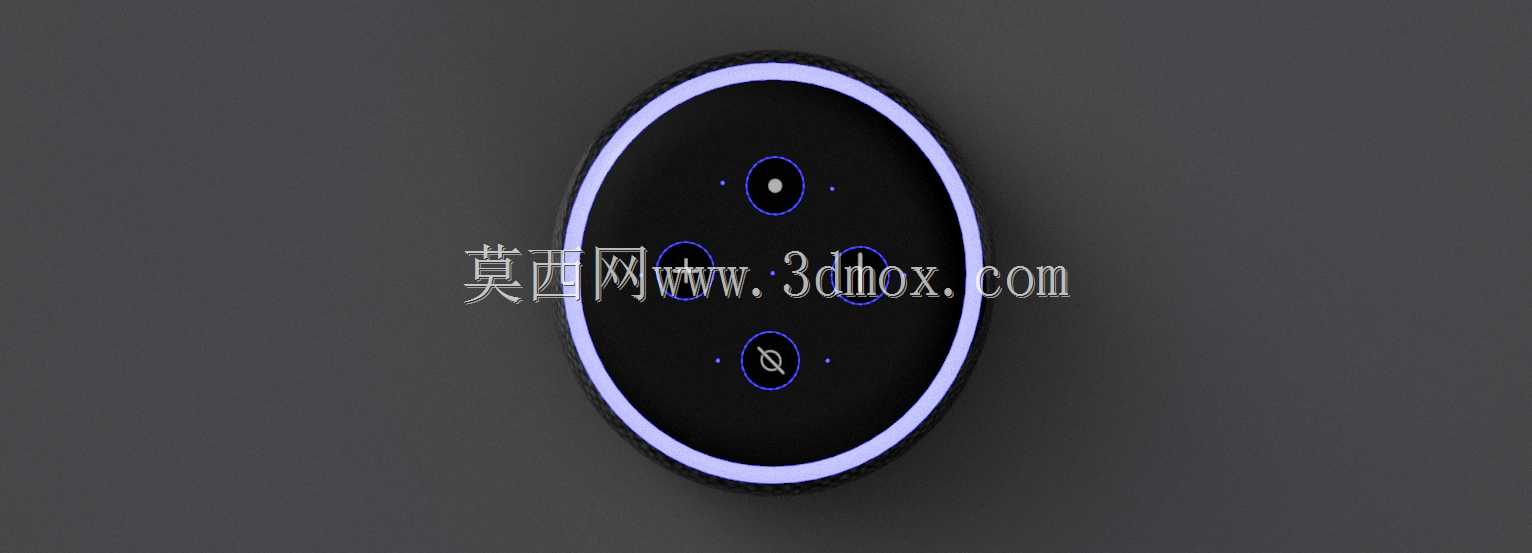

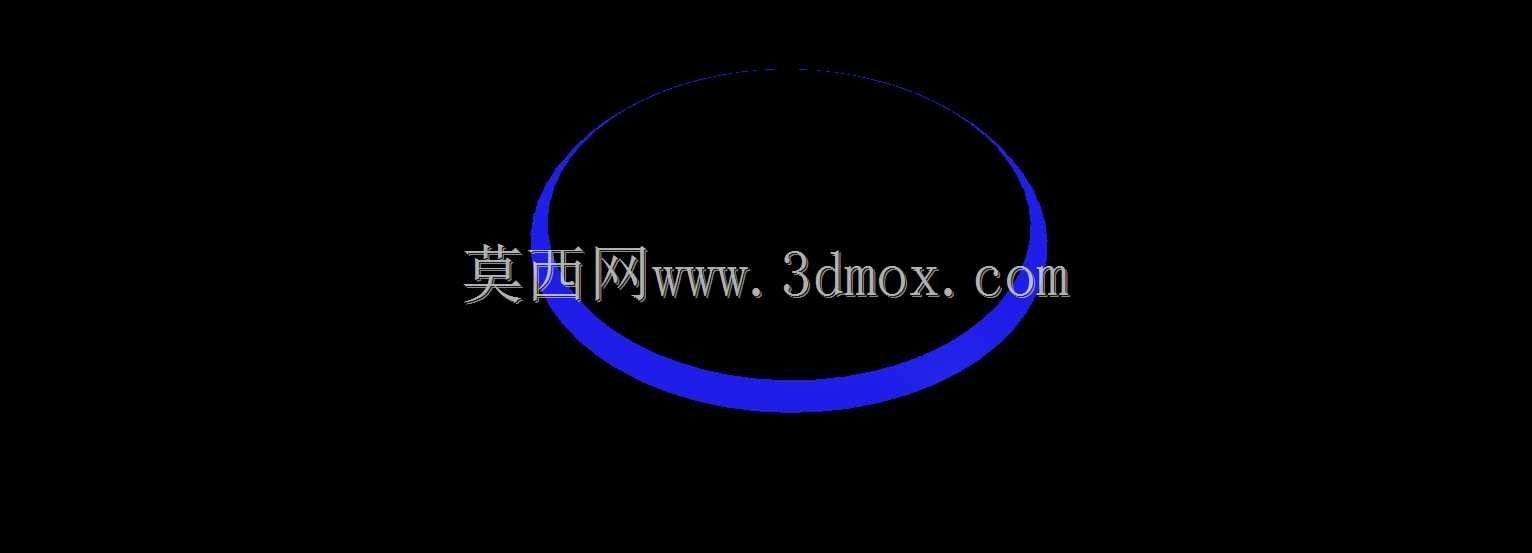

这款桌面智能语音交互终端的结构设计，首先围绕近场语音拾取的使用场景做了针对性布局，日常放置于书桌、床头柜等平面时，拾音孔的开孔角度刚好覆盖用户端坐或半卧时的发声方位，避免桌面反射声对语音识别的干扰。顶部的功能按键采用内凹式排布，四个按键分别对应音量加减、麦克风静音、功能唤醒操作，按键边缘做了0.3mm的倒角处理，盲操作时可以通过触感快速区分不同功能位，按键下方的硅胶垫做了防尘密封处理，防止日常使用时的灰尘、泼溅液体进入设备内部。顶部环绕的灯带采用半透PC材质做匀光处理，灯带与上壳的配合间隙控制在0.1mm以内，既不会出现漏光问题，也能保证灯光均匀扩散，不会出现局部亮斑，设备处于唤醒、待机、联网不同状态时，灯带会呈现不同的显示效果，用户无需查看屏幕就能快速判断设备运行状态。设备主体的外壳采用布艺包覆工艺，内部的支撑骨架为ABS注塑件，布艺层与骨架之间通过热熔胶贴合，贴合时的压力控制在0.2MPa，温度保持在110摄氏度，保证布艺层平整无褶皱，同时布艺材质的透声率经过调校，不会对内部扬声器的出声造成过多衰减，相比硬质塑料外壳，布艺外层还能起到一定的防刮防滑作用，日常挪动时不会刮伤桌面漆面。设备底部设置了环形硅胶防滑垫，防滑垫的厚度为2mm，静摩擦系数大于0.6，放置在光滑的玻璃、木质桌面上时，正常按键操作不会出现设备移位的问题，防滑垫内侧预留了出声孔位，采用向下反射的出声结构，声波通过桌面反射后向四周扩散，在小空间内可以获得更均匀的听感，同时避免扬声器直接朝向用户带来的高频刺耳问题。内部结构上，主板固定在上壳内侧的螺柱上，螺柱高度做了统一公差控制，保证主板安装后与拾音孔的位置完全对齐，拾音mic外围套有硅胶减震套，避免外壳振动传导到mic产生收音杂音，扬声器单元通过四颗螺丝固定在内部的安装支架上，支架与外壳之间设置有EVA减震泡棉，减少大音量播放时的外壳共振问题。电池仓位于设备下部，采用卡扣式固定结构，不需要额外打胶，后期维修更换电池时可以直接拆开卡扣取出电池，电池与主板之间的连接线做了理线卡扣固定，避免设备晃动时线材移位碰到扬声器振膜产生异音。设备的整体外形为蛋形曲面，上窄下宽的结构重心偏低，倾斜15度时不会出现倾倒问题，整体最大直径为90mm，高度为130mm，占用桌面面积不足一个普通水杯的大小，适合在狭小的桌面空间摆放，外壳的曲面过渡采用G2连续处理，没有尖锐的棱角，日常触碰不会出现硌手的问题。上壳与主体的配合采用旋转卡扣结构，拆开时只需要旋转上壳15度即可分离，不需要借助额外工具，方便后期清理内部积灰或者更换零部件，配合面处设置有一圈硅胶密封圈，可以达到IPX2级的防泼溅能力，日常桌面的少量水溅不会渗入设备内部造成电路损坏。设计过程中针对按键的手感做了多轮调校，按键的行程设置为0.8mm，按压力度控制在1.5N，既不会因为力度太轻出现误触，也不会因为力度太重导致操作费力，按键表面做了细微的晒纹处理，手指触碰时不会留下明显的指纹痕迹。顶部的灯带做了遮光处理，灯带上方的上壳内壁做了黑色晒纹，避免灯光在壳体内壁多次反射出现杂光，保证灯带显示的边界清晰。布艺外层的材质选用了耐磨的涤纶面料，马丁代尔耐磨次数大于10000次，日常使用摩擦不会出现起球、勾丝的问题，面料做了防泼水处理，少量液体溅到表面时会形成水珠滑落，不会渗入面料内部。
