欧式铁艺镂空装饰招牌支架结构

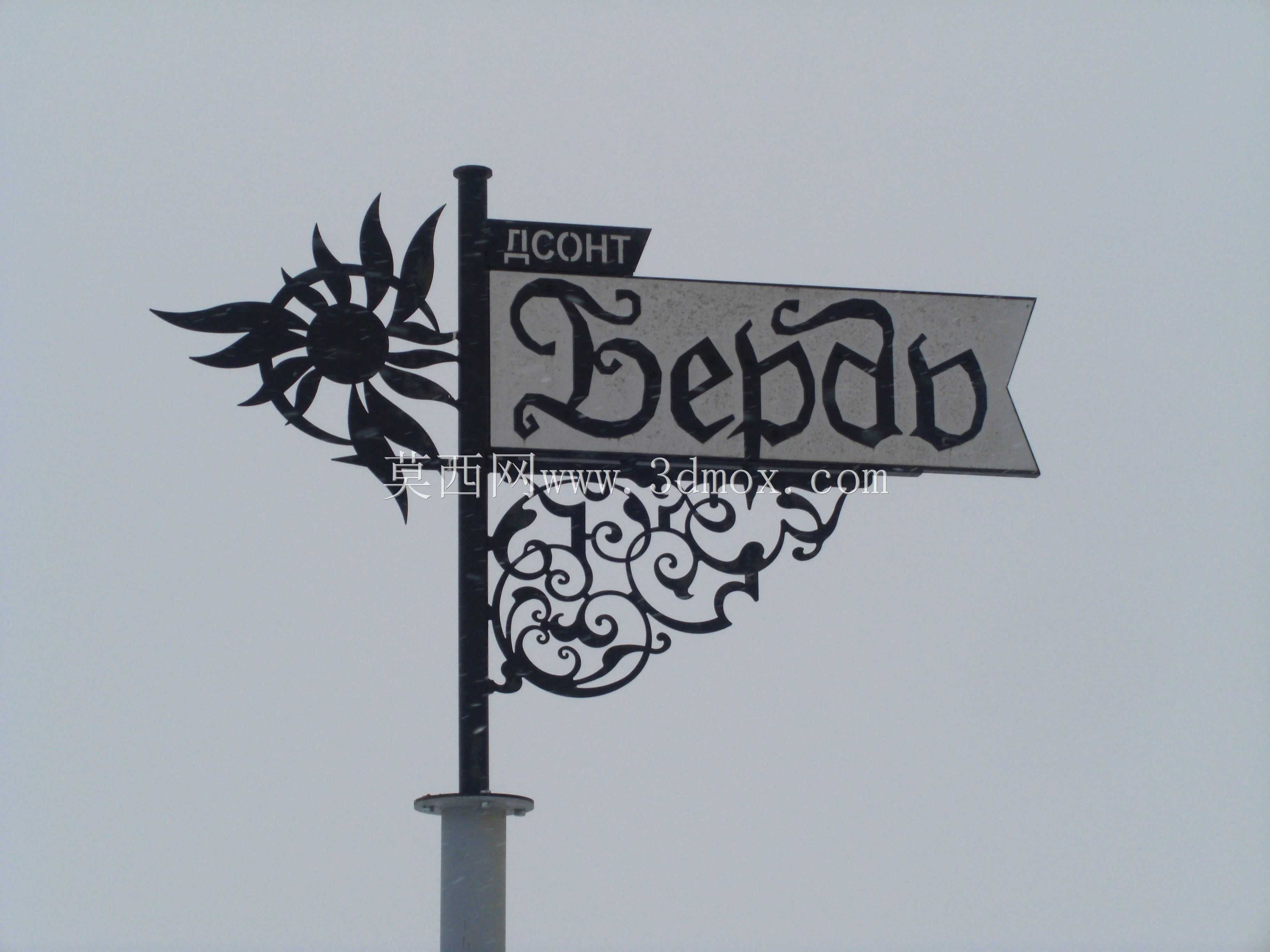

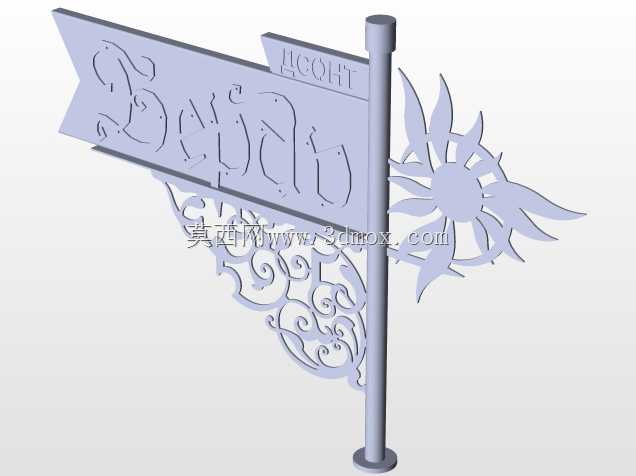

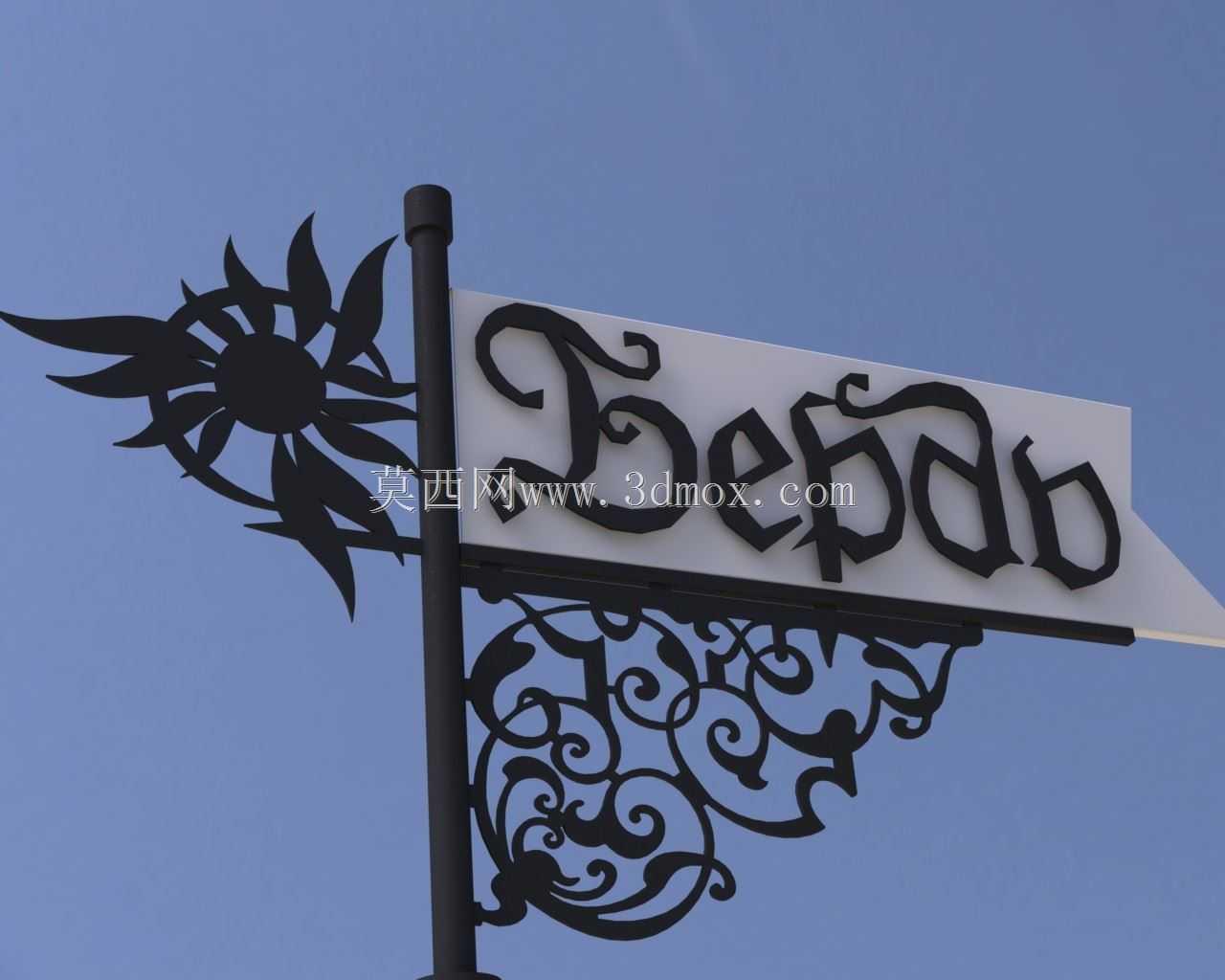

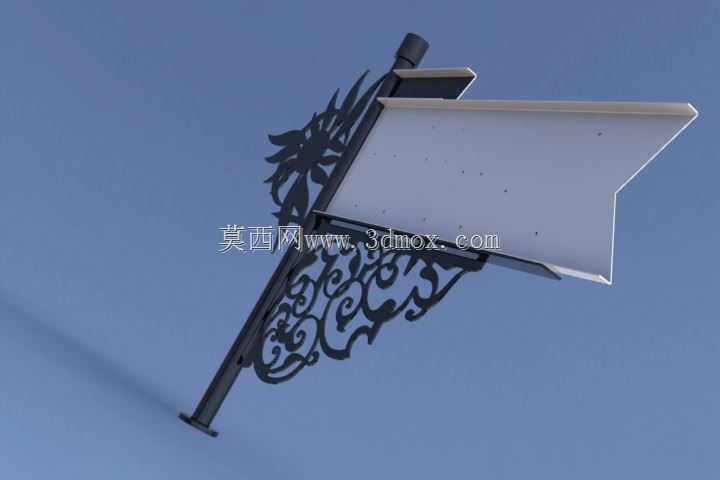

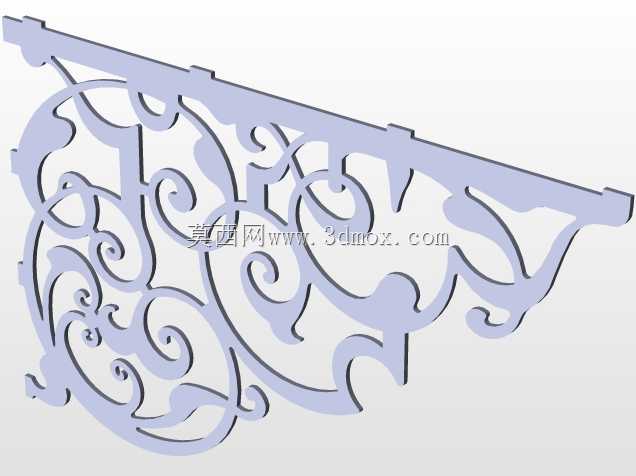

这类带装饰性花纹的铁艺招牌支架，多应用在临街特色商铺、文旅街区、主题园区的户外标识安装场景，核心作用是承托店铺招牌标识牌，同时通过镂空雕花的造型强化店铺风格辨识度，区别于常规直角角钢焊接的简易支架，兼顾结构承重与外观装饰属性。从结构设计逻辑来看，整体分为三个核心功能段：靠墙固定段、悬臂承托段、装饰造型段。靠墙固定段需要预留对应膨胀螺栓的安装孔位，孔位间距要匹配常规外墙砌体的锚固间距，避免打在砖缝位置影响锚固强度，固定段的板材厚度要根据悬臂伸出长度做对应匹配，常规伸出长度在600mm到800mm区间时，固定段竖板厚度不低于3mm，保证长期受悬臂载荷不会出现固定端变形。悬臂承托段是核心受力部分，采用矩形空心管材作为主受力梁，相比实心方钢能在保证抗弯截面模量的前提下降低整体自重，减少墙面的载荷负担，主悬臂梁和靠墙固定段之间要加设斜向支撑肋，斜肋的角度控制在45度左右，把悬臂端的竖向载荷分解传递到墙面固定端，避免主悬臂梁长期受载出现下挠变形，斜肋和主悬臂、固定段的连接位置要做满焊处理，焊后打磨焊渣做防锈处理。装饰造型段分为两个部分，一部分是招牌下方的镂空卷草纹托臂，另一部分是立杆顶端的太阳花造型装饰件，卷草纹的镂空线条在做结构拆分时，要注意每一段弯曲构件的连接处都要和主悬臂梁做焊接固定，不能只做造型拼接无受力连接，避免户外大风天气下装饰构件出现脱落风险，所有镂空花纹的线条宽度不小于10mm，保证激光切割或者等离子切割加工时的工艺可行性，不会出现过细的线条在加工或者运输过程中断裂。立杆部分采用圆形管材，顶端做封盖处理，避免雨水灌入管内造成内部锈蚀，封盖和立杆之间做满焊密封。安装边界方面，支架整体安装完成后，最外侧伸出墙面的距离要控制在800mm以内，避免超出临街建筑的外立面管控范围，同时要保证招牌安装完成后底部距离人行地面的净高度不低于2.5m，防止行人磕碰。表面处理环节，整体做抛丸除锈后喷涂户外聚酯粉末，或者做热浸镀锌处理后再喷装饰面漆，适应户外日晒雨淋的使用环境，延长构件的使用寿命。在建模过程中，所有弯曲花纹构件都采用样条曲线拟合实际铁艺弯曲的弧度，避免出现生硬的折角，还原手工铁艺的流畅感，同时所有焊接位置都预留焊角尺寸，方便后续出加工图纸时直接标注焊接要求，固定孔位的尺寸按照常规M10膨胀螺栓的尺寸预留，孔边距满足钢结构设计的规范要求，不会出现安装时孔位距板材边缘过近导致板材开裂的问题。这类装饰性承重构件在设计时不能只关注外观造型，必须把结构受力安全放在首位，所有装饰构件都要和主受力结构做可靠连接，不能做成仅靠胶粘或者点焊固定的“样子货”，毕竟户外环境要承受风载、雨雪侵蚀、长期自重载荷，连接可靠性直接关系到使用安全。另外，招牌的安装面板固定位置要在悬臂梁上预留对应的螺栓孔或者焊接螺母，方便后期招牌面板的安装固定，不需要现场再做焊接作业，降低现场安装的难度。
