俄式装饰性金属风向标结构设计

这类带装饰属性的金属风向标，常应用在欧式、俄式风格的庄园入口、独栋建筑屋顶、户外景观园区、特色民宿的外立面区域，除了基础的风向指示功能外，本身也是兼具地域文化属性的景观装饰构件，部分同类型产品也会被用作复古主题商业街区的户外导视配套装置。从实际使用场景出发，这类装置长期暴露在户外环境，需要耐受不同等级的风力载荷、雨雪侵蚀以及温差带来的金属形变，因此结构设计阶段首先要考虑整体的抗风稳定性，尤其是顶部受风面积较大的指示牌部分，不能在强风下出现杆件弯折、连接松脱的问题。

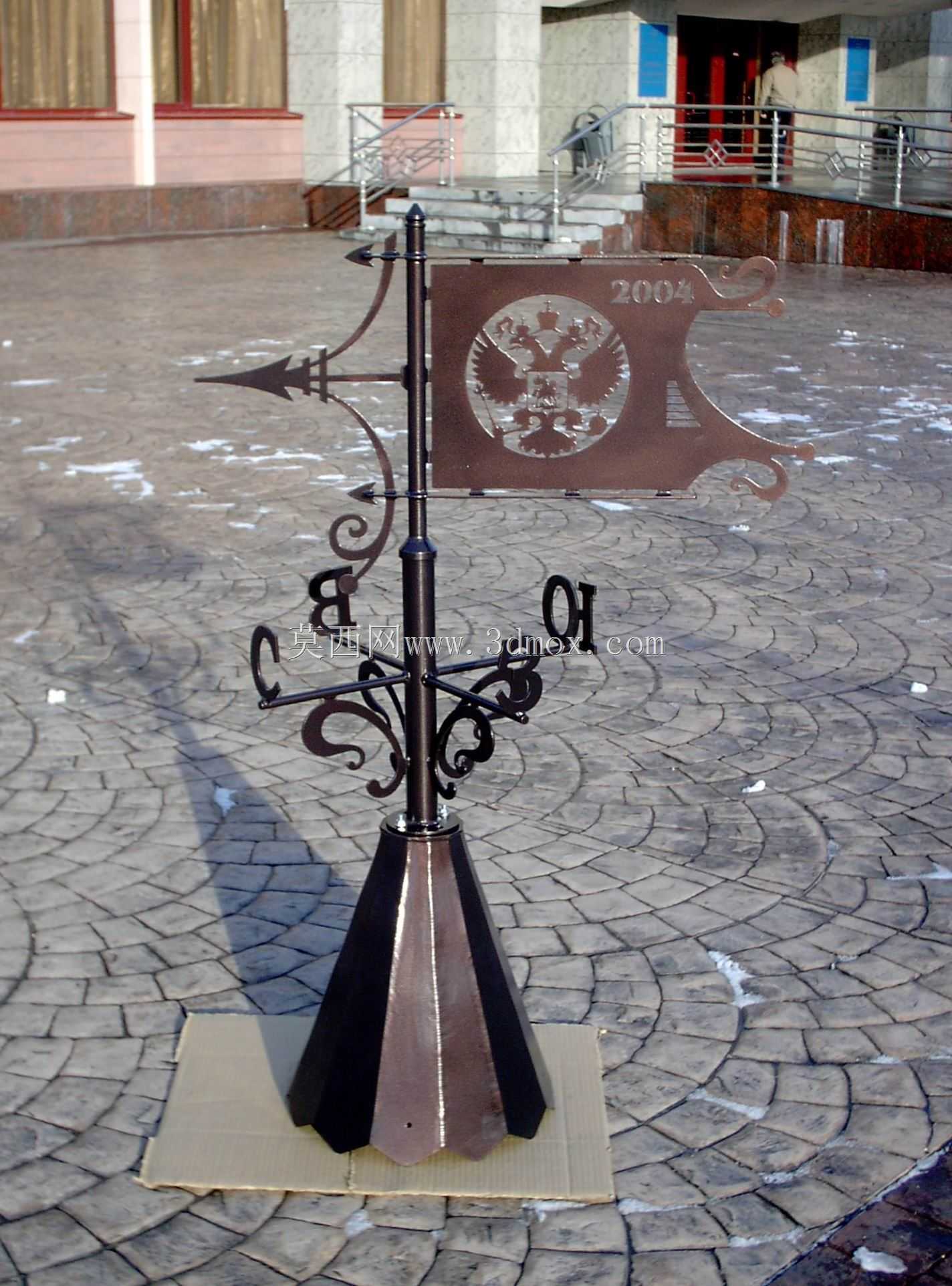

整个装置的结构分为三个核心部分，最下方是配重式锥形底座，采用多面棱台的钣金折弯结构，相比平面底座拥有更大的接地接触面积，自身的金属配重可以降低整体重心，不需要额外打膨胀螺栓固定也能在平整硬质地面保持稳定，若采用屋顶安装的场景，也可以将底座替换为法兰连接结构，通过螺栓与屋面预埋的固定件锁紧，适配不同的安装边界条件。中间的立杆部分采用分段式套接结构，下段为较粗的实心金属杆承担主要承重，上段为空心薄壁管用来安装风向转动组件，两段之间设置有止推轴承结构，保证上部的风向指示部分可以在水平方向360度自由转动，不会因为长期锈蚀出现卡滞，导致风向指示出现偏差。立杆上还集成了四个方向的方位标识，分别对应东西南北四个基准方位，安装时需要先通过指南针校准方位标识的朝向，才能保证风向读数的准确性。

上部的风向指示组件分为尾翼和指向箭头两部分，尾翼部分采用了带俄式双头鹰纹样的镂空钣金设计，一方面通过镂空结构降低风阻，减少强风下对转动轴的冲击力，另一方面融入地域文化元素提升装饰性，箭头部分做了尖锐的流线型处理，保证在微风环境下也能快速对准来风方向。转动部分的轴套采用自润滑铜套设计，不需要定期加注润滑脂也能长期保持转动顺畅，适配户外无人维护的使用场景。

从设计思路来看，这类产品不需要追求过高的测量精度，核心是平衡装饰性与结构可靠性，所有外露的金属构件都做了圆角打磨处理，避免安装和维护过程中出现划伤，金属表面采用喷塑或者仿古铜做旧处理，既可以提升户外耐锈蚀能力，也能匹配复古装饰的视觉风格。尺寸设计上，整体高度控制在1.2米到1.8米区间，底座的最大直径不超过40厘米，保证地面放置时不会占用过多通行空间，上部风向指示牌的横向展开长度控制在60厘米以内，避免转动时与周边物体发生碰撞。安装时如果是地面放置场景，只需要保证底座放置在硬化的平整地面即可，若安装在屋面或者高处，需要额外计算安装位置的最大常年风速，校核立杆的抗弯强度以及连接螺栓的抗剪强度，避免极端天气下构件坠落造成安全隐患。

在细节结构处理上，所有的钣金拼接位置都采用满焊之后打磨抛光的工艺，避免存在焊缝缝隙导致雨水渗入内部造成锈蚀，转动轴的顶部设置有防雨帽结构，阻挡雨水直接灌入轴套间隙，延长转动结构的使用寿命。方位标识的字符采用凸起冲压工艺制作，长期户外使用也不会出现字符磨损脱落的问题，相比印刷或者粘贴标识的耐用性更强。
